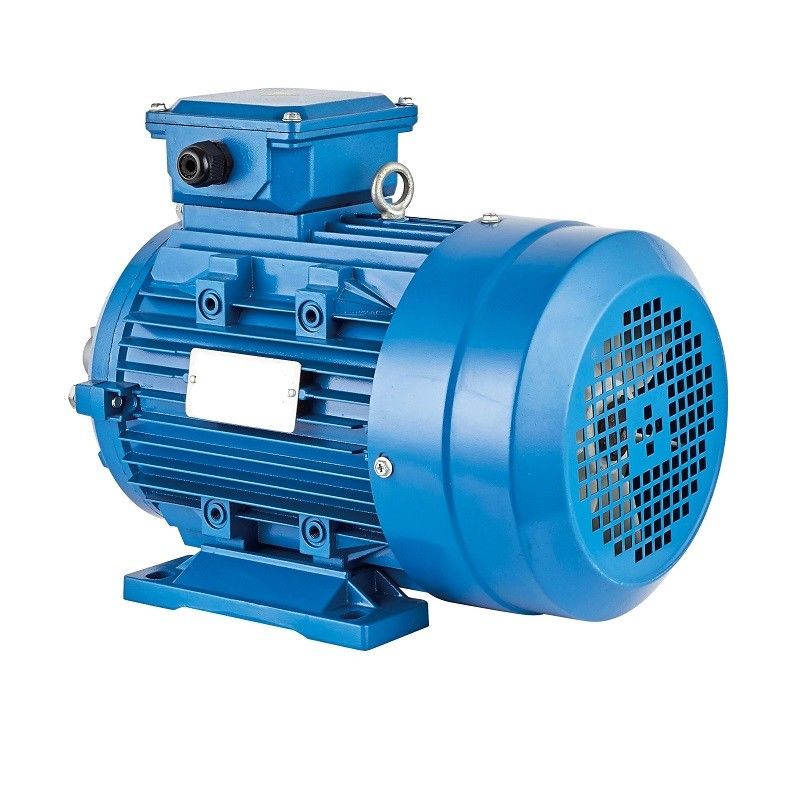

3000rpm স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর

সুবিধাদি

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের সুবিধার মধ্যে রয়েছে:

উচ্চ গতিতে উচ্চ দক্ষতা প্রদান করে

বিভিন্ন প্যাকেজে ছোট আকারে পাওয়া যায়

রক্ষণাবেক্ষণ এবং ইনস্টলেশন একটি ইন্ডাকশন মোটরের চেয়ে খুব সহজ

কম গতিতে সম্পূর্ণ টর্ক বজায় রাখতে সক্ষম

উচ্চ দক্ষতা এবং নির্ভরযোগ্যতা

মসৃণ টর্ক এবং গতিশীল কর্মক্ষমতা দেয়

অসুবিধা

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির অসুবিধাগুলি হল:

ইন্ডাকশন মোটরগুলির তুলনায় এই ধরণের মোটরগুলি খুব ব্যয়বহুল

কোনোভাবে শুরু করা কঠিন কারণ তারা স্ব-শুরুকারী মোটর নয়।

EMF এবং টর্ক সমীকরণ:

একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার

তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড

কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

যেখানে Tph = Zph/2

অতএব, প্রতি ফেজ গড় EMF হল,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির

ϕ = ওয়েবারে ফ্লাক্স/পোল

পি = না।খুঁটির

F= Hz এ ফ্রিকোয়েন্সি

Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3

EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।

তাই, E = 4 x ϕ xfx Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,

T = (3 x Eph x Iph x sinβ) / ωm

অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর: সর্বোচ্চ শক্তি দক্ষতা

অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (IPMSM) হল ট্র্যাকশন অ্যাপ্লিকেশনের জন্য আদর্শ মোটর যেখানে সর্বাধিক টর্ক সর্বাধিক গতিতে ঘটে না।উচ্চ গতিশীলতা এবং ওভারলোড ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে এই ধরনের মোটর ব্যবহার করা হয়।এবং আপনি যদি IE4 এবং IE5 পরিসরে ফ্যান বা পাম্প পরিচালনা করতে চান তবে এটি নিখুঁত পছন্দ।উচ্চ ক্রয় খরচ সাধারণত রান টাইমে শক্তি সঞ্চয়ের মাধ্যমে পুনরুদ্ধার করা হয়, যদি আপনি এটি সঠিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের সাথে পরিচালনা করেন।

আমাদের মোটর-মাউন্ট করা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভগুলি MTPA (সর্বোচ্চ টর্ক প্রতি অ্যাম্পিয়ার) এর উপর ভিত্তি করে একটি সমন্বিত নিয়ন্ত্রণ কৌশল ব্যবহার করে।এটি আপনাকে সর্বোচ্চ শক্তি দক্ষতার সাথে আপনার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর পরিচালনা করতে দেয়।200% এর ওভারলোড, চমৎকার স্টার্টিং টর্ক এবং বর্ধিত গতি নিয়ন্ত্রণ পরিসীমা আপনাকে মোটর রেটিং সম্পূর্ণরূপে কাজে লাগাতে দেয়।খরচ দ্রুত পুনরুদ্ধার এবং সবচেয়ে দক্ষ নিয়ন্ত্রণ প্রক্রিয়ার জন্য.

ক্লাসিক সার্ভো অ্যাপ্লিকেশনের জন্য বাহ্যিক চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর

বাহ্যিক চুম্বক (SPMSM) সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর হল আদর্শ মোটর যখন আপনার উচ্চ ওভারলোড এবং দ্রুত ত্বরণের প্রয়োজন হয়, উদাহরণস্বরূপ ক্লাসিক সার্ভো অ্যাপ্লিকেশনগুলিতে।দীর্ঘায়িত নকশার ফলে কম ভরের জড়তা হয় এবং এটি সর্বোত্তমভাবে ইনস্টল করা যায়।যাইহোক, SPMSM এবং পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সমন্বিত সিস্টেমের একটি অসুবিধা হল এর সাথে সম্পর্কিত খরচ, কারণ ব্যয়বহুল প্লাগ প্রযুক্তি এবং উচ্চ-মানের এনকোডার প্রায়শই ব্যবহৃত হয়।

আবেদন:

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলিকে ফ্রিকোয়েন্সি কনভার্টারগুলির সাথে একত্রিত করে সর্বোত্তম ওপেন-লুপ স্টেপলেস স্পিড কন্ট্রোল সিস্টেম তৈরি করা যেতে পারে, যা পেট্রোকেমিক্যাল, রাসায়নিক ফাইবার, টেক্সটাইল, যন্ত্রপাতি, ইলেকট্রনিক্স, গ্লাস, রাবার, প্যাকেজিং, স্পীড কন্ট্রোল ট্রান্সমিশন সরঞ্জামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়েছে। মুদ্রণ, কাগজ তৈরি, মুদ্রণ এবং রঞ্জনবিদ্যা, ধাতুবিদ্যা এবং অন্যান্য শিল্প।
