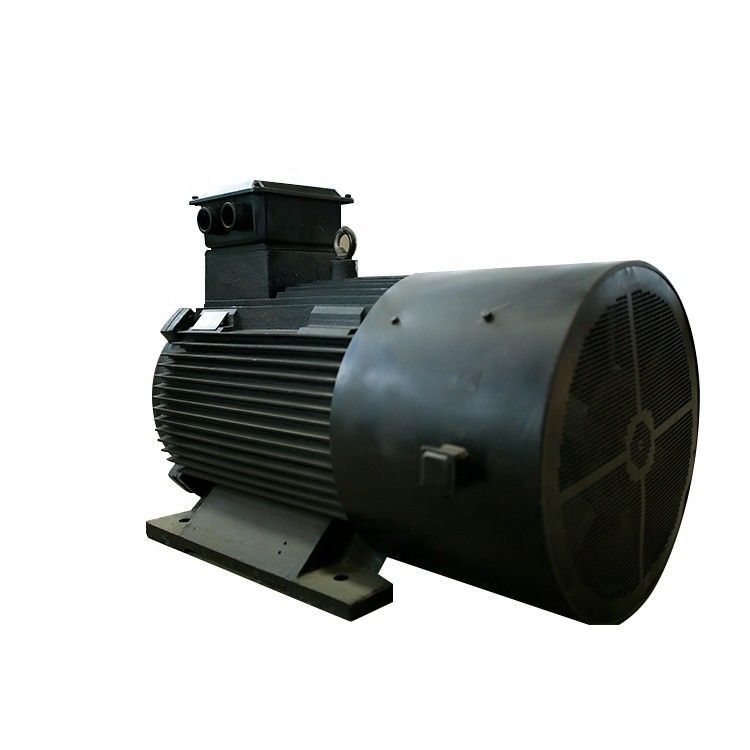

কম নয়েজ থ্রি ফেজ এসি স্থায়ী চুম্বক সিঙ্ক্রোনাস জেনারেটর

কম শব্দ উচ্চ-দক্ষতা স্থায়ী চুম্বক এসি সিঙ্ক্রোনাস অল্টারনেটর


বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর একটি ডিভাইস যা যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে।এই ডিভাইসে, রটার উইন্ডিংগুলি স্থায়ী চুম্বক দিয়ে প্রতিস্থাপিত হয়েছে।স্থায়ী চুম্বক জেনারেটরগুলি বেশিরভাগই বাণিজ্যিক বৈদ্যুতিক শক্তি উত্পাদন করতে টারবাইন এবং ইঞ্জিনের মতো শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, স্থায়ী চুম্বক বিকল্প শক্তির একটি বিকল্প উত্স এবং এর একাধিক সুবিধা রয়েছে যা এটিকে বিভিন্ন আবাসিক, বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনের জন্য একটি দুর্দান্ত ডিভাইস করে তোলে। .

গঠন

স্থায়ী চুম্বক জেনারেটর প্রধানত একটি রটার, শেষ কভার এবং স্টেটর দ্বারা গঠিত।স্টেটরের গঠন একটি সাধারণ অল্টারনেটরের মতোই।রটার এবং অল্টারনেটরের কাঠামোর মধ্যে সবচেয়ে বড় পার্থক্য হল উচ্চ-মানের রটারে স্থায়ী চুম্বকের অবস্থান অনুসারে, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠ রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামোতে বিভক্ত হয়। .

কাজ নীতি
স্থায়ী চুম্বক জেনারেটরের প্রধান উপাদান হল স্টেটর এবং রোটর।
রটারটি স্থায়ী চুম্বক থেকে তৈরি এবং এটি চৌম্বক ক্ষেত্র তৈরি করতে পারে।চৌম্বকীয় অংশগুলি স্টেটারগুলির চারপাশেও সেট করা আছে, তাই ফ্লাক্সগুলি তাদের কম্পাস করতে পারে।
স্টেটরটি ঘূর্ণায়মান কয়েল দ্বারা গঠিত।একবার চৌম্বকীয় শক্তি পাওয়ার পর, স্টেটর ফলস্বরূপ বিদ্যুৎ উৎপন্ন করে।
এইভাবে, রোটারগুলির গতিবিধি বৈদ্যুতিক শক্তিতে রূপান্তরিত হয়।আমাদের যত বেশি স্টেটর কয়েল আছে, তত বেশি বৈদ্যুতিক প্রবাহ আমরা পাই।




স্থায়ী চুম্বক অল্টারনেটরের রটার সরাসরি একটি বায়ু টারবাইন দিয়ে সজ্জিত থাকে যাতে এটি নির্দিষ্ট বৈদ্যুতিক শক্তি উৎপন্ন করতে পারে।স্থায়ী চুম্বক সিঙ্ক্রোনাস অল্টারনেটরগুলির কার্যকারিতা অ্যাসিঙ্ক্রোনাস জেনারেটরের তুলনায় অনেক বেশি।এটি অ্যাসিঙ্ক্রোনাস জেনারেটরগুলির উপর বিভিন্ন ধরণের যোগ্যতা অফার করে এবং সেগুলি নিম্নরূপ:



· সরাসরি ড্রাইভ (কোন গতি গুণক, কোন গিয়ারবক্স প্রয়োজন নেই)


· কার্যত কোনো রক্ষণাবেক্ষণ নেই


· ডাইরেক্ট ড্রাইভে সর্বোচ্চ শক্তি-টু-ওজন অনুপাত


· উচ্চ দক্ষতা


· যান্ত্রিক নকশার সরলীকরণ · সহজ যান্ত্রিক ইন্টারফেস


· খরচ অপ্টিমাইজেশান


· তারা পরিবেশ বান্ধব এবং বিদ্যুৎ উৎপাদনের জন্য বাইরের আবহাওয়ার উপর নির্ভর করে না


· এগুলি আকারে ছোট এবং তাই অন্যান্য ধরণের জেনারেটরের তুলনায় খুব কম জায়গা প্রয়োজন।


· এই স্থায়ী চুম্বক জেনারেটরগুলি বছরের পর বছর এবং তার পরেও কোনো পরিধান ছাড়াই চলে।উপরন্তু, তারা শব্দহীন এবং শব্দ-মুক্ত এইভাবে শূন্য শব্দ দূষণ করে।

স্থায়ী চুম্বক জেনারেটরের শ্রেণীবিভাগ:

স্থায়ী চুম্বক জেনারেটর (PMGs) বিভিন্ন কারণের উপর ভিত্তি করে শ্রেণীবদ্ধ করা যেতে পারে, যেমন চুম্বকের ধরন, প্রয়োগ, পর্যায়গুলির সংখ্যা এবং পাওয়ার রেটিং।এখানে স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ রয়েছে:

চুম্বক প্রকারের উপর ভিত্তি করে: ক.ফেরাইট ম্যাগনেট পিএমজি: এই জেনারেটরগুলি ফেরাইট চুম্বক ব্যবহার করে, যা কম ব্যয়বহুল এবং বিরল-আর্থ চুম্বকের তুলনায় কম চৌম্বকীয় শক্তি রয়েছে।খ.বিরল-আর্থ ম্যাগনেট পিএমজি: এই জেনারেটরগুলি নিওডিয়ামিয়াম বা সামারিয়াম-কোবাল্ট চুম্বক ব্যবহার করে, যেগুলি আরও ব্যয়বহুল কিন্তু ফেরাইট চুম্বকের তুলনায় উচ্চতর চৌম্বকীয় শক্তি রয়েছে।

আবেদনের উপর ভিত্তি করে: ক.উইন্ড টারবাইন পিএমজি: এই জেনারেটরগুলি বায়ু টারবাইনে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত ছোট আকারের বা অফ-গ্রিড অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.জলবিদ্যুৎ পিএমজি: এই জেনারেটরগুলি জলবিদ্যুৎ কেন্দ্রগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

পর্যায় সংখ্যার উপর ভিত্তি করে: ক.একক-ফেজ পিএমজি: এই জেনারেটরগুলির একটি একক আউটপুট ফেজ রয়েছে এবং কম-পাওয়ার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.তিন-ফেজ পিএমজি: এই জেনারেটরগুলির তিনটি আউটপুট পর্যায় রয়েছে এবং এটি উচ্চ-শক্তি প্রয়োগে ব্যবহৃত হয়।

পাওয়ার রেটিং এর উপর ভিত্তি করে: ক.কম-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং কয়েক কিলোওয়াট পর্যন্ত থাকে এবং ছোট আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.হাই-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং রয়েছে বেশ কয়েকটি মেগাওয়াট এবং এটি বায়ু টারবাইন এবং জলবিদ্যুৎ কেন্দ্রের মতো বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

এগুলি স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ, তবে নির্দিষ্ট পরামিতিগুলির উপর ভিত্তি করে তাদের শ্রেণীবদ্ধ করার অন্যান্য উপায় থাকতে পারে।

ইলেক্ট্রোম্যাগনেট এবং স্থায়ী চুম্বকের মধ্যে পার্থক্য:

ইলেক্ট্রোম্যাগনেটের বিপরীতে, স্থায়ী চুম্বকের কোনো বাহ্যিক শক্তির উৎসের প্রয়োজন হয় না।বায়ু টারবাইনে ইলেক্ট্রোম্যাগনেট এবং স্থায়ী চুম্বক ব্যবহারের মধ্যে প্রধান পার্থক্য হল যে ইলেক্ট্রোম্যাগনেটগুলিকে ইলেক্ট্রোম্যাগনেটগুলিকে শক্তি দেওয়ার জন্য স্লিপ রিংগুলির প্রয়োজন হয়, তবে স্থায়ী চুম্বক তা করে না।একইভাবে, গিয়ারবক্সের চলমান রক্ষণাবেক্ষণের প্রয়োজন, যা খরচে উল্লেখযোগ্যভাবে যোগ করে।

গিয়ারবক্সের কাজ হল টারবাইন শ্যাফ্টের কম গতিকে ইন্ডাকশন জেনারেটরের বিদ্যুৎ উৎপাদনের জন্য প্রয়োজনীয় উচ্চ গতিতে রূপান্তর করা, কিন্তু গিয়ারবক্স ঘর্ষণ ঘটায় এবং কর্মক্ষমতা হ্রাস করে।উদাহরণস্বরূপ, ইলেক্ট্রোম্যাগনেটের পরিবর্তে নিওডিয়ামিয়াম চুম্বক ব্যবহার করে, আমরা টারবাইনের কার্যক্ষমতা বাড়াতে পারি, দক্ষতা কমাতে পারি এবং রক্ষণাবেক্ষণের খরচ কমাতে পারি।

আজ, প্রকৌশলীরা আরও অত্যাধুনিক ইলেক্ট্রোম্যাগনেটিক জেনারেটর তৈরি করেছেন যা বাড়ি, স্কুল, হাসপাতাল, বাণিজ্যিক প্রতিষ্ঠান এবং আরও অনেক কিছুতে স্থানীয় ব্যবহারের জন্য বিদ্যুৎ উৎপন্ন করতে উইন্ড টারবাইন দ্বারা ধারণ করা বাতাসের সাথে তাল মিলিয়ে কাজ করে।এখন পর্যন্ত, বাতাসের শক্তির উপর নির্ভর করে, একটি একক বায়ু টারবাইন 113 গিগাওয়াট পর্যন্ত বিদ্যুৎ উৎপন্ন করতে পারে, যা প্রায় 250 থেকে 300 বাড়িকে বিদ্যুৎ দিতে পারে।

স্থায়ী চুম্বক জেনারেটরের অ্যাপ্লিকেশন:

· কম-গতির, সরাসরি-ড্রাইভের PMG গুলি কোনো গিয়ারবক্স এবং দ্রুত-ঘূর্ণায়মান যন্ত্রাংশ ছাড়াই কাজ করে, ফলে নির্ভরযোগ্যতা এবং উচ্চতর ড্রাইভ ট্রেনের দক্ষতা বৃদ্ধি পায়।


জেনারেটর একটি সেগমেন্টেড স্টেটর নির্মাণের সাথে ডিজাইন করা যেতে পারে।এটি অপ্রয়োজনীয়তা প্রদান করে এবং সম্পূর্ণ বিচ্ছিন্নতা ছাড়াই ন্যাসেলে জেনারেটর মেরামত করা সম্ভব করে।ঐচ্ছিকভাবে, আমাদের জেনারেটর ডিজাইন জেনারেটর নির্মাণে টারবাইন ব্রেক সিস্টেমকে একীভূত করতে টারবাইন প্রধান বিয়ারিং হিসাবে জেনারেটর বিয়ারিং ব্যবহার করতে পারে।সুবিধাগুলি হল সরলতা, কম উপাদান এবং সেইজন্য, উচ্চ নির্ভরযোগ্যতা।


· বিদ্যুতের ক্রমবর্ধমান ব্যয়ের সাথে, ক্রমবর্ধমান সংখ্যক জনসংখ্যা একটি বিকল্প শক্তির উত্স খুঁজছে এবং স্থায়ী চুম্বক জেনারেটরগুলি এই ব্যবধানটি পুরোপুরি ফিট করে।এই জেনারেটরগুলি পরিবেশের উপর চাপও কমাতে পারে কারণ তারা বিদ্যুৎ উৎপাদনের জন্য কোনও অ-নবায়নযোগ্য শক্তির উত্স ব্যবহার করে না।


ইন্ডাকশন জেনারেটরের চেয়ে স্থায়ী চুম্বক জেনারেটরের সুবিধা:

1. বিনামূল্যের শক্তির উৎস
স্থায়ী চুম্বক জেনারেটর তাদের নিজস্ব চুম্বকত্ব ব্যবহার করে বিদ্যুৎ উৎপাদন করে।সুতরাং, আপনাকে উচ্চ বৈদ্যুতিক বিল দিতে হবে না, এবং একটি বড় বাজেট সংরক্ষণ করা হয়।এছাড়াও, এই ডিভাইসগুলির জন্য অন্য কোনও সংস্থান প্রয়োজন হয় না, যা বেশ পরিবেশবান্ধব।

2. নির্ভরযোগ্য পাওয়ার আউটপুট
স্থায়ী চুম্বক জেনারেটরের কোন বিশেষ অপারেটিং পরিবেশের প্রয়োজন হয় না।অতএব, তারা বায়ু টারবাইন মোটর তুলনায় নির্ভরযোগ্য কর্মক্ষমতা দিতে পারেন.অতিরিক্তভাবে, স্থায়ী চুম্বক জেনারেটরগুলি শক্তির ক্ষতির শিকার হয় না, যখন ইন্ডাকশন জেনারেটরগুলি সাধারণত 20-30% শক্তি হারায়।উপরন্তু, চৌম্বকীয় মেশিনে কোন তাপমাত্রা বৃদ্ধি পায় না, তাই বিয়ারিংগুলির জীবন দীর্ঘায়িত হতে পারে।

3. কম রক্ষণাবেক্ষণ ফি
উপরে উল্লিখিত বৈশিষ্ট্যগুলির কারণে, আপনাকে স্থায়ী চুম্বক জেনারেটরগুলির রক্ষণাবেক্ষণের জন্য প্রচুর অর্থ এবং সময় ব্যয় করতে হবে না।এবং তাদের স্লিপ রিং এবং ব্রাশ নেই, যা নিয়মিত বিরতিতে পরীক্ষা করার কথা।

4. সামঞ্জস্য
টারবাইন এবং ডিজেল জেনারেটরের সাথে স্থায়ী চুম্বক জেনারেটর ব্যবহার করা যেতে পারে।

5. সহজ এবং শক্তিশালী ডিজাইনের কারণে অত্যন্ত উচ্চ প্রাপ্যতা

6. সম্পূর্ণ বায়ু গতির পরিসরে উচ্চতর দক্ষতা, এমনকি আংশিক লোডের ক্ষেত্রেও, যার ফলে উচ্চতর দক্ষতা এবং AEP হার বৃদ্ধি পায়।

7. প্রতিটি উইন্ড টারবাইন এবং এটি যে পরিবেশে কাজ করবে তার জন্য অপ্টিমাইজ করা এবং উপযোগী করা।

8. অত্যন্ত সেবাযোগ্য নকশা রক্ষণাবেক্ষণের রুটিনকে গতি দেয়।PMG প্রযুক্তি যন্ত্রাংশ পরা দূর করে, কম ব্যর্থতা নিশ্চিত করে এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে।

9. PMG একটি ফুল-পাওয়ার কনভার্টার সহ ভবিষ্যত-প্রুফ গ্রিড কোড সম্মতি প্রদান করে, যার মধ্যে ফল্ট রাইড-থ্রু এবং 100% প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ক্ষমতা রয়েছে।

বায়ু জেনারেটর NdFeB স্থায়ী চুম্বক ব্যবহার করে, ব্রাশ এবং স্লিপ রিংগুলির প্রয়োজনীয়তা দূর করে, রক্ষণাবেক্ষণ হ্রাস করে এবং নির্ভরযোগ্যতা উন্নত করে;জেনারেটরের রেট করা গতি কম, এবং এটি সরাসরি মিলিত এবং বায়ু চাকা দ্বারা চালিত হয়, যা জেনারেটরের গঠনকে সরল করে।ডিভাইসের ওজন হ্রাস করা হয়, এবং খরচ হ্রাস করা হয়;জেনারেটরের কার্যক্ষমতা বেশি, স্টার্টিং রেজিস্ট্যান্স টর্ক ছোট, এবং কম বাতাসের গতিতে শুরু করা সহজ, যা বায়ু জেনারেটরের কম-গতির বিদ্যুৎ উৎপাদন কর্মক্ষমতা উন্নত করে এবং বায়ু শক্তির ব্যবহার উন্নত করে।
