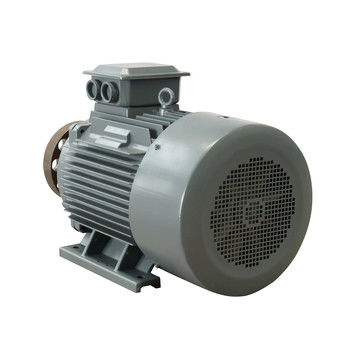

5-2000kw বিরল পৃথিবী NdFeB স্থায়ী চুম্বক আল্টারনেটর চীন কারখানা

5-2000kw বিরল পৃথিবী NdFeB স্থায়ী চুম্বক আল্টারনেটর চীন কারখানা

প্রোডাক্ট ডায়াগ্রাম

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর এমন ডিভাইস যা তাদের নিজস্ব চৌম্বক ক্ষেত্র ব্যবহার করে যান্ত্রিক আন্দোলনকে বিদ্যুতের রূপান্তর করে।এটি এক ধরনের বৈদ্যুতিক মোটর যা তার ক্ষেত্রে মোড়কের পরিবর্তে স্থায়ী চুম্বক ব্যবহার করেএই ডিভাইসগুলি সাধারণত বায়ু টারবাইন, বাষ্প টারবাইন, গ্যাস টারবাইন এবং ইঞ্জিনগুলিতে বিদ্যুৎ শক্তি উত্পাদন করতে ব্যবহৃত হয়। এগুলি দুটি প্রধান উপাদান নিয়ে গঠিতঃশক্তিশালী চুম্বক সহ একটি রটার এবং তামার কয়েল সহ একটি স্ট্যাটর. রটার স্থায়ী চুম্বক থেকে তৈরি করা হয়, এবং এটি চৌম্বকীয় ক্ষেত্র উৎপন্ন করতে পারে. চৌম্বকীয় অংশ stators পাশাপাশি প্রায় স্থাপন করা হয়, তাই প্রবাহ তাদের অতিক্রম করতে পারে.স্ট্যাটর ঘোরানো coils গঠিত হয়. একবার চৌম্বকীয় শক্তি গ্রহণ করার পর, স্ট্যাটর ফলস্বরূপ বিদ্যুৎ উৎপন্ন করে। এই ভাবে রোটরগুলির গতিবিধি বৈদ্যুতিক শক্তিতে রূপান্তরিত হয়। আমাদের যত বেশি স্ট্যাটর কয়েল আছে,যত বেশি বৈদ্যুতিক স্রোত আমরা পেতে.

গঠন

স্থায়ী চৌম্বক জেনারেটর মূলত একটি রোটার, শেষ কভার এবং স্ট্যাটর নিয়ে গঠিত। স্ট্যাটরের কাঠামোটি একটি সাধারণ আল্টারনেটরের অনুরূপ।রোটার এবং আল্ট্রাস্ট্রেটরের মধ্যে সবচেয়ে বড় পার্থক্য হল যে রোটারে স্থায়ী চুম্বকের অবস্থানের উপর নির্ভর করে উচ্চমানের, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠের রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামো বিভক্ত করা হয়।

কার্যকরী নীতি

The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. এটি দুটি অংশ, stator, এবং ঘূর্ণক গঠিত। stator হল armature যা বিদ্যুৎ উৎপন্ন করে এবং rotor হল চৌম্বকীয় মেরু। stator একটি armature লোহা কোর গঠিত হয়,সমানভাবে নির্গত তিন-পর্যায়ের ঘূর্ণন, মেশিন বেস, এবং শেষ কভার.

রোটরটি সাধারণত একটি লুকানো মেরু প্রকার, যা উত্তেজনার মোড়ক, লোহার কোর এবং শ্যাফ্ট, গার্ড রিং, কেন্দ্রের রিং ইত্যাদি নিয়ে গঠিত।

রোটারের উত্তেজনার মোড়কে সিসি স্ট্রিম দিয়ে চালিত করা হয় যাতে সিনোসাইডাল বন্টনের কাছাকাছি একটি চৌম্বক ক্ষেত্র উৎপন্ন হয় (রোটারের চৌম্বক ক্ষেত্র বলা হয়),এবং তার কার্যকরী উত্তেজনার প্রবাহ স্থির আর্মচার মোড়ানো সঙ্গে intersects. যখন রটার ঘোরে, রটারের চৌম্বকীয় ক্ষেত্র এটির সাথে ঘোরে. প্রতিবার একটি ঘূর্ণন করা হয়, চৌম্বকীয় শক্তি লাইন ক্রমক্রমে stator প্রতিটি ফেজ মোড়ক কাটা,এবং একটি তিন-ফেজ এসি সম্ভাব্য তিন-ফেজ stator মোড়ানো induced হয়.

যখন পিএম জেনারেটর একটি সমান্তরাল লোডের সাথে চলছে, তখন তিন-ফেজ আর্মচার বর্তমানটি সিঙ্ক্রোন গতির সাথে একটি ঘোরানো চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষ করে।স্ট্যাটর এবং রটার ক্ষেত্র ব্রেকিং টর্ক উৎপন্ন করতে মিথস্ক্রিয়াটারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ক অতিক্রম করে এবং কাজ করে।

বৈশিষ্ট্য

1 জেনারেটরের অনেকগুলি মেরু রয়েছে, যা ফ্রিকোয়েন্সি এবং দক্ষতা উন্নত করে, সংশোধনকারী এবং ইনভার্টারগুলির ব্যয় সাশ্রয় করে।

2 ফিনিট এলিমেন্ট বিশ্লেষণ জেনারেটর ডিজাইন করার সময় ব্যবহৃত হয়, কম্প্যাক্ট কাঠামো। কম স্টার্ট টর্ক, ছোট বায়ু স্টার্টআপের সমস্যা সমাধান করে, বায়ু শক্তি ব্যবহার উন্নত করে।

3 গিয়ার বাড়ানোর ব্যবস্থা বাদ দিন, জেনারেটরের নির্ভরযোগ্যতা এবং কার্যকারিতা উন্নত করুন এবং রক্ষণাবেক্ষণের পরিমাণ হ্রাস করুন।

4 এইচ ক্লাস বিচ্ছিন্নতা, ভ্যাকুয়াম চাপ impregnation।

5 অনেকগুলি কাঠামো যেমন উল্লম্ব অক্ষ, অনুভূমিক অক্ষ, অভ্যন্তরীণ রটার, বাহ্যিক রটার এবং প্লেট টাইপ।

6 শক্তিশালী রটার, জেনারেটর উচ্চ গতি অর্জন করতে পারে।

7 ছোট আকার, হালকা ওজন, উচ্চ শক্তি ঘনত্ব, বিশেষ পরিস্থিতির জন্য উপযুক্ত।

8 পুরো গতি পরিসীমা জুড়ে চালানোর দক্ষতা, উচ্চ দক্ষতা।

9 আমদানি করা উচ্চ গতির তেলযুক্ত বিয়ারিং ব্যবহার করুন, রক্ষণাবেক্ষণ মুক্ত, এবং উচ্চ নির্ভরযোগ্য।

2জলবিদ্যুৎ শিল্পের জন্য বৈচিত্র্যময় গতির জেনারেটর একটি সমাধান।

পরিবর্তনশীল গতির প্রযুক্তির মাধ্যমে কর্মক্ষমতা বৃদ্ধির ফলে আরও অনেক ছোট হাইড্রো সাইট অর্থনৈতিকভাবে কার্যকর হতে পারে।

স্থায়ী চুম্বক জেনারেটরের ভবিষ্যৎ

বর্তমান প্রবণতা এবং প্রযুক্তির অগ্রগতির উপর ভিত্তি করে, স্থায়ী চুম্বক জেনারেটরের ভবিষ্যত আশাব্যঞ্জক বলে মনে হচ্ছে। এই জেনারেটরগুলি বিভিন্ন শিল্পে ক্রমবর্ধমান জনপ্রিয় হয়ে উঠছে,বায়ু ও জলবিদ্যুৎ উৎপাদন সহ, তাদের উচ্চ দক্ষতা, কম রক্ষণাবেক্ষণ এবং নির্ভরযোগ্যতার কারণে।

স্থায়ী চুম্বক জেনারেটরের অন্যতম উল্লেখযোগ্য সুবিধা হ'ল তাদের কম গতিতে শক্তি উত্পাদন করার ক্ষমতা, যা এগুলিকে কম বাতাসের অঞ্চলে এবং ছোট আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।তাদের আরো কমপ্যাক্ট ডিজাইন আছে, যা জেনারেটরের সামগ্রিক ওজন এবং আকার হ্রাস করে, এটি ইনস্টল এবং পরিবহন সহজ করে তোলে।

পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির ক্রমবর্ধমান চাহিদার সাথে সাথে, স্থায়ী চৌম্বক জেনারেটরগুলি ভবিষ্যতের শক্তি উত্পাদনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করতে পারে।এই জেনারেটরগুলি আরও দক্ষ হয়ে উঠবে বলে আশা করা হচ্ছে, খরচ কার্যকর, এবং বহুমুখী, তাদের আরও বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

সামগ্রিকভাবে, স্থায়ী চুম্বক জেনারেটরগুলির ভবিষ্যৎ উজ্জ্বল দেখাচ্ছে এবং তারা পুনর্নবীকরণযোগ্য শক্তি উৎপাদনের জন্য জনপ্রিয় পছন্দ হিসাবে অব্যাহত থাকবে।
