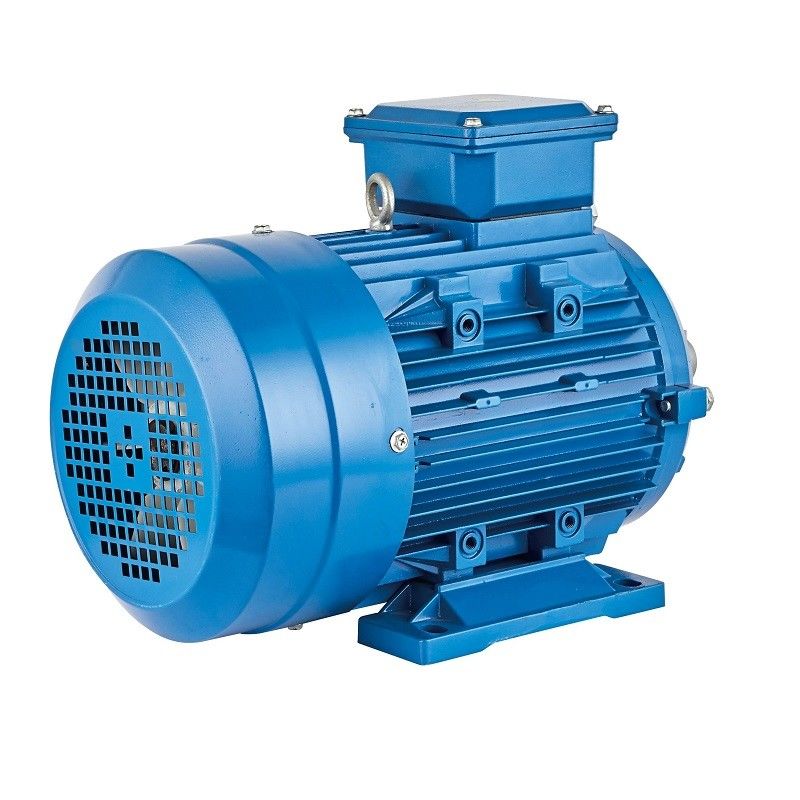

160kw পরিবর্তনশীল গতি সিঙ্ক্রোনাস মোটর

কেন স্থায়ী চুম্বক এসি মোটর চয়ন?

স্থায়ী চুম্বক AC (PMAC) মোটর অন্যান্য ধরনের মোটরের তুলনায় বেশ কিছু সুবিধা দেয়, যার মধ্যে রয়েছে:

উচ্চ দক্ষতা: PMAC মোটরগুলি রটার কপারের ক্ষয়ক্ষতির অনুপস্থিতির কারণে এবং কম বায়ুচলাচলের ক্ষয়ক্ষতির কারণে অত্যন্ত দক্ষ।তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।

উচ্চ শক্তির ঘনত্ব: PMAC মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চ শক্তির ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের প্রতি ইউনিটে আরও বেশি শক্তি উত্পাদন করতে পারে।এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।

উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: PMAC মোটর একটি উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার মানে তারা আকার এবং ওজন প্রতি ইউনিট আরো টর্ক উত্পাদন করতে পারে.এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।

হ্রাসকৃত রক্ষণাবেক্ষণ: যেহেতু PMAC মোটরগুলিতে কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য মোটর ধরণের তুলনায় দীর্ঘকাল থাকে।

উন্নত নিয়ন্ত্রণ: PMAC মোটরগুলির অন্যান্য মোটর প্রকারের তুলনায় ভাল গতি এবং টর্ক নিয়ন্ত্রণ রয়েছে, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।

EMF এবং টর্ক সমীকরণ

একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার

তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড

কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

যেখানে Tph = Zph/2

অতএব, প্রতি ফেজ গড় EMF হল,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির

ϕ = ওয়েবারে ফ্লাক্স/পোল

পি = না।খুঁটির

F= Hz এ ফ্রিকোয়েন্সি

Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3

EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।

তাই, E = 4 x ϕ xfx Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,

T = (3 x Eph x Iph x sinβ) / ωm

সারফেস-মাউন্ট করা PMSM

এই নির্মাণে, চুম্বক রটার পৃষ্ঠের উপর মাউন্ট করা হয়।এটি উচ্চ-গতির অ্যাপ্লিকেশনের জন্য উপযুক্ত, কারণ এটি শক্তিশালী নয়।এটি একটি অভিন্ন বায়ু ফাঁক প্রদান করে কারণ স্থায়ী চুম্বকের ব্যাপ্তিযোগ্যতা এবং বায়ু ফাঁক একই।কোন অনিচ্ছা টর্ক, উচ্চ গতিশীল কর্মক্ষমতা, এবং রোবোটিক্স এবং টুল ড্রাইভের মত উচ্চ-গতির ডিভাইসের জন্য উপযুক্ত।

সমাহিত PMSM বা অভ্যন্তরীণ PMSM

এই ধরনের নির্মাণে, স্থায়ী চুম্বকটি নীচের চিত্রে দেখানো হিসাবে রটারে এম্বেড করা হয়।এটি উচ্চ-গতির অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং শক্তিশালী হয়।অনিচ্ছা টর্ক মোটরের লবণাক্ততার কারণে হয়।
