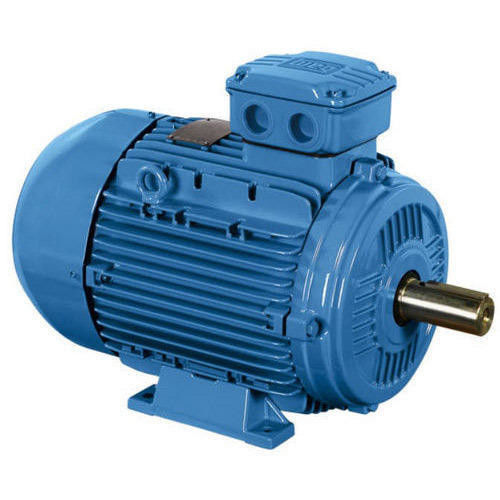

ব্রাশলেস এসি 3 ফেজ PMSM মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি সিঙ্ক্রোনাস মোটর

স্থায়ী চুম্বক মোটর এবং অ্যাসিঙ্ক্রোনাস মোটর মধ্যে পার্থক্য

01. রটার স্ট্রাকচার

অ্যাসিঙ্ক্রোনাস মোটর: রটারে একটি লোহার কোর এবং একটি উইন্ডিং থাকে, প্রধানত কাঠবিড়ালি-খাঁচা এবং তার-ক্ষত রোটার।একটি কাঠবিড়ালি-খাঁচা রোটার অ্যালুমিনিয়াম বার দিয়ে ঢালাই করা হয়।স্টেটর কাটা অ্যালুমিনিয়াম বারের চৌম্বক ক্ষেত্র রটারকে চালিত করে।

PMSM মোটর: স্থায়ী চুম্বকগুলি রটারের চৌম্বকীয় খুঁটিতে এমবেড করা হয় এবং একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে স্টেটরে উৎপন্ন ঘূর্ণায়মান চৌম্বক ক্ষেত্রের দ্বারা ঘোরানোর জন্য চালিত হয় যা বিভিন্ন বিকর্ষণকে আকর্ষণ করে।

02. দক্ষতা

অ্যাসিঙ্ক্রোনাস মোটর: গ্রিড উত্তেজনা থেকে কারেন্ট শোষণ করা প্রয়োজন, যার ফলে একটি নির্দিষ্ট পরিমাণ শক্তি হ্রাস, মোটর প্রতিক্রিয়াশীল কারেন্ট এবং কম পাওয়ার ফ্যাক্টর।

PMSM মোটর: চৌম্বক ক্ষেত্রটি স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয়, রটারের উত্তেজনাপূর্ণ কারেন্টের প্রয়োজন হয় না এবং মোটর দক্ষতা উন্নত হয়।

03. আয়তন এবং ওজন

উচ্চ-কার্যকারিতা স্থায়ী চুম্বক পদার্থের ব্যবহার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির বায়ু ফাঁকের চৌম্বক ক্ষেত্রকে অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে বড় করে তোলে।অ্যাসিঙ্ক্রোনাস মোটর তুলনায় আকার এবং ওজন হ্রাস করা হয়.এটি অ্যাসিঙ্ক্রোনাস মোটর থেকে এক বা দুটি ফ্রেমের আকার কম হবে।

04. মোটর স্টার্টিং কারেন্ট

অ্যাসিঙ্ক্রোনাস মোটর: এটি সরাসরি পাওয়ার ফ্রিকোয়েন্সি বিদ্যুতের মাধ্যমে শুরু হয়, এবং প্রারম্ভিক কারেন্ট বড়, যা রেটেড কারেন্টের 5 থেকে 7 গুণে পৌঁছাতে পারে, যা তাত্ক্ষণিকভাবে পাওয়ার গ্রিডে দুর্দান্ত প্রভাব ফেলে।বড় স্টার্টিং কারেন্টের কারণে স্টেটর উইন্ডিং-এর লিকেজ রেজিস্ট্যান্স ভোল্টেজ ড্রপ বেড়ে যায়, এবং স্টার্টিং টর্ক ছোট তাই হেভি-ডিউটি ​​স্টার্ট করা যায় না।এমনকি বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করা হলেও, এটি শুধুমাত্র রেট করা আউটপুট বর্তমান পরিসরের মধ্যে শুরু হতে পারে।

PMSM মোটর: এটি একটি ডেডিকেটেড কন্ট্রোলার দ্বারা চালিত হয়, যার রিডুসারের রেটেড আউটপুট প্রয়োজনীয়তা নেই।প্রকৃত স্টার্টিং কারেন্ট ছোট, লোড অনুযায়ী কারেন্ট ধীরে ধীরে বাড়ানো হয় এবং প্রারম্ভিক টর্ক বড়।

05. পাওয়ার ফ্যাক্টর

অ্যাসিঙ্ক্রোনাস মোটরগুলির একটি কম পাওয়ার ফ্যাক্টর রয়েছে, তাদের অবশ্যই পাওয়ার গ্রিড থেকে প্রচুর পরিমাণে প্রতিক্রিয়াশীল কারেন্ট শোষণ করতে হবে, অ্যাসিঙ্ক্রোনাস মোটরগুলির বড় প্রারম্ভিক কারেন্ট পাওয়ার গ্রিডে স্বল্পমেয়াদী প্রভাব ফেলবে এবং দীর্ঘমেয়াদী ব্যবহার নির্দিষ্ট ক্ষতির কারণ হবে। পাওয়ার গ্রিড সরঞ্জাম এবং ট্রান্সফরমার.পাওয়ার গ্রিডের গুণমান নিশ্চিত করতে এবং সরঞ্জাম ব্যবহারের খরচ বাড়াতে পাওয়ার ক্ষতিপূরণ ইউনিট যুক্ত করা এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সম্পাদন করা প্রয়োজন।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের রটারে কোনো প্ররোচিত কারেন্ট নেই, এবং মোটরের পাওয়ার ফ্যাক্টর বেশি, যা পাওয়ার গ্রিডের গুণমানকে উন্নত করে এবং ক্ষতিপূরণকারী ইনস্টল করার প্রয়োজনীয়তা দূর করে।

06. রক্ষণাবেক্ষণ

অ্যাসিঙ্ক্রোনাস মোটর + রিডুসার স্ট্রাকচার কম্পন, তাপ, উচ্চ ব্যর্থতার হার, বড় লুব্রিকেন্ট খরচ এবং উচ্চ ম্যানুয়াল রক্ষণাবেক্ষণ খরচ তৈরি করবে;এটি নির্দিষ্ট ডাউনটাইম ক্ষতির কারণ হবে।

তিন-ফেজ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর সরাসরি সরঞ্জাম চালায়।কারণ রিডুসারটি বাদ দেওয়া হয়েছে, মোটর আউটপুট গতি কম, যান্ত্রিক শব্দ কম, যান্ত্রিক কম্পন ছোট এবং ব্যর্থতার হার কম।পুরো ড্রাইভ সিস্টেম প্রায় রক্ষণাবেক্ষণ-মুক্ত।

EMF এবং টর্ক সমীকরণ

একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার

তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড

কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

যেখানে Tph = Zph/2

অতএব, প্রতি ফেজ গড় EMF হল,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির

ϕ = ওয়েবারে ফ্লাক্স/পোল

পি = না।খুঁটির

F= Hz এ ফ্রিকোয়েন্সি

Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3

EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।

তাই, E = 4 x ϕ xfx Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,

T = (3 x Eph x Iph x sinβ) / ωm

স্থায়ী চুম্বক AC (PMAC) মোটরগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছে:

শিল্প যন্ত্রপাতি: PMAC মোটরগুলি বিভিন্ন শিল্প যন্ত্রপাতি অ্যাপ্লিকেশনে ব্যবহৃত হয়, যেমন পাম্প, কম্প্রেসার, পাখা এবং মেশিন টুলস।তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব, এবং সুনির্দিষ্ট নিয়ন্ত্রণ অফার করে, যা তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

রোবোটিক্স: PMAC মোটরগুলি রোবোটিক্স এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ দক্ষতা প্রদান করে।এগুলি প্রায়শই রোবোটিক অস্ত্র, গ্রিপার এবং অন্যান্য গতি নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

HVAC সিস্টেম: PMAC মোটরগুলি গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার (HVAC) সিস্টেমে ব্যবহৃত হয়, যেখানে তারা উচ্চ দক্ষতা, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে ফ্যান এবং পাম্পগুলিতে ব্যবহৃত হয়।

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: PMAC মোটরগুলি পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থায় ব্যবহৃত হয়, যেমন বায়ু টারবাইন এবং সৌর ট্র্যাকার, যেখানে তারা উচ্চ দক্ষতা, উচ্চ শক্তির ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে জেনারেটর এবং ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম: PMAC মোটরগুলি চিকিৎসা সরঞ্জামগুলিতে ব্যবহৃত হয়, যেমন MRI মেশিন, যেখানে তারা উচ্চ টর্কের ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই মোটরগুলিতে ব্যবহৃত হয় যা এই মেশিনগুলিতে চলমান অংশগুলি চালায়।

আইপিএম বনাম এসপিএম

একটি স্থায়ী চুম্বক মোটর (যাকে PMও বলা হয়) দুটি প্রধান বিভাগে বিভক্ত করা যেতে পারে: অভ্যন্তরীণ স্থায়ী চুম্বক (IPM) এবং সারফেস পারমানেন্ট ম্যাগনেট (SPM)।উভয় প্রকারই রটারের ভিতরে বা ভিতরে সংযুক্ত স্থায়ী চুম্বক দ্বারা চৌম্বকীয় প্রবাহ উৎপন্ন করে।

এসপিএম

সারফেস স্থায়ী চুম্বক

এক ধরনের মোটর যাতে স্থায়ী চুম্বক রটার পরিধির সাথে সংযুক্ত থাকে।

SPM মোটরগুলিতে রটার পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে, তাদের যান্ত্রিক শক্তি আইপিএমগুলির তুলনায় এত দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটরের সর্বোচ্চ নিরাপদ যান্ত্রিক গতিকে সীমাবদ্ধ করে।উপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় স্যালেন্সি (Ld ≈ Lq) প্রদর্শন করে।রটার টার্মিনালে পরিমাপ করা ইন্ডাকট্যান্স মানগুলি রটার অবস্থান নির্বিশেষে সামঞ্জস্যপূর্ণ।কাছাকাছি একতা স্যালেন্সি অনুপাতের কারণে, SPM মোটর ডিজাইন উল্লেখযোগ্যভাবে নির্ভর করে, সম্পূর্ণরূপে না হলে, টর্ক তৈরি করতে চৌম্বকীয় টর্ক উপাদানের উপর।

আইপিএম

অভ্যন্তরীণ স্থায়ী চুম্বক

এক ধরনের মোটর যেটিতে স্থায়ী চুম্বক যুক্ত রটার থাকে তাকে আইপিএম বলে।

আইপিএম মোটরগুলিতে একটি স্থায়ী চুম্বক থাকে যা রটারের মধ্যেই এমবেড করা থাকে।তাদের SPM সমকক্ষের বিপরীতে, স্থায়ী চুম্বকের অবস্থান আইপিএম মোটরকে খুব যান্ত্রিকভাবে শব্দ করে এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্ত করে তোলে।এই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় স্যালেন্সি রেশিও (Lq > Ld) দ্বারা সংজ্ঞায়িত করা হয়।তাদের চৌম্বকীয় লবণাক্ততার কারণে, একটি আইপিএম মোটর মোটরের চুম্বকীয় এবং অনিচ্ছা টর্ক উভয় উপাদানের সুবিধা গ্রহণ করে টর্ক তৈরি করার ক্ষমতা রাখে।

বিরল-আর্থ স্থায়ী চুম্বক মোটর এর সুবিধা

উচ্চ দক্ষতা: অ্যাসিঙ্ক্রোনাস মোটরের কার্যকারিতা বক্ররেখা সাধারণত রেট করা লোডের 60% এর নিচে দ্রুত পড়ে এবং হালকা লোডের ক্ষেত্রে দক্ষতা খুব কম।বিরল আর্থ স্থায়ী চুম্বক মোটরের কার্যকারিতা বক্ররেখা উচ্চ এবং সমতল, এবং এটি রেট করা লোডের 20% ~ 120% এ উচ্চ দক্ষতার এলাকায় রয়েছে।

হাই পাওয়ার ফ্যাক্টর: বিরল আর্থ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের পাওয়ার ফ্যাক্টরের পরিমাপ করা মান 1.0 এর সীমা মানের কাছাকাছি।পাওয়ার ফ্যাক্টর বক্ররেখাটি দক্ষতার বক্ররেখার মতো উচ্চ এবং সমতল।পাওয়ার ফ্যাক্টর বেশি।লো-ভোল্টেজের প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণের প্রয়োজন নেই এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের ক্ষমতা সম্পূর্ণরূপে ব্যবহার করা হয়েছে।

স্টেটর কারেন্ট ছোট: রটারে কোনো উত্তেজনা কারেন্ট নেই, প্রতিক্রিয়াশীল শক্তি কমে গেছে এবং স্টেটর কারেন্ট উল্লেখযোগ্যভাবে কমে গেছে।একই ক্ষমতার অ্যাসিঙ্ক্রোনাস মোটরের সাথে তুলনা করে, স্টেটরের বর্তমান মান 30% থেকে 50% কমানো যেতে পারে।একই সময়ে, যেহেতু স্টেটর কারেন্ট ব্যাপকভাবে হ্রাস পেয়েছে, মোটর তাপমাত্রা বৃদ্ধি হ্রাস পেয়েছে এবং ভারবহন গ্রীস এবং ভারবহন জীবন প্রসারিত হয়।

উচ্চ আউট-অফ-স্টেপ টর্ক এবং পুল-ইন টর্ক: বিরল আর্থ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলিতে উচ্চতর আউট-অফ-স্টেপ টর্ক এবং পুল-ইন টর্ক থাকে, যার ফলে মোটরের লোড ক্ষমতা বেশি থাকে এবং সিঙ্ক্রোনাইজেশনে মসৃণভাবে টানা যায়।

বিরল-আর্থ স্থায়ী চুম্বক মোটর এর অসুবিধা

উচ্চ খরচ: একই স্পেসিফিকেশনের অ্যাসিঙ্ক্রোনাস মোটরের সাথে তুলনা করে, স্টেটর এবং রটারের মধ্যে বাতাসের ব্যবধান কম, এবং প্রতিটি উপাদানের প্রক্রিয়াকরণের সঠিকতা বেশি;রটার গঠন আরও জটিল এবং বিরল আর্থ ম্যাগনেটিক ইস্পাত উপাদানের দাম বেশি;অতএব, মোটর উত্পাদন খরচ বেশি, যা অ্যাসিঙ্ক্রোনাস মোটরগুলির জন্য সাধারণ প্রায় 2 গুণ।

পূর্ণ শক্তি শুরুতে বড় প্রভাব: পূর্ণ চাপে শুরু করার সময়, সিঙ্ক্রোনাস গতি খুব অল্প সময়ের মধ্যে আঁকা যায়।যান্ত্রিক শক বড়।প্রারম্ভিক বর্তমান রেট করা বর্তমানের 10 গুণ বেশি।পাওয়ার সাপ্লাই সিস্টেমের উপর প্রভাব বড়, পাওয়ার সাপ্লাই সিস্টেমের একটি বড় ক্ষমতা প্রয়োজন।

বিরল-আর্থ চুম্বক ইস্পাতটি চুম্বকীয়করণ করা সহজ: যখন স্থায়ী চুম্বক উপাদান কম্পন, উচ্চ তাপমাত্রা এবং ওভারলোড কারেন্টের শিকার হয়, তখন এর চৌম্বকীয় ব্যাপ্তিযোগ্যতা হ্রাস পেতে পারে, বা একটি ডিম্যাগনেটাইজেশন ঘটনা ঘটে যা স্থায়ী চুম্বক মোটরের কর্মক্ষমতা হ্রাস করে।

বিরল পৃথিবীর স্থায়ী চুম্বক মোটরের আয়ু কত?সময়ের সাথে সাথে চুম্বকত্ব দুর্বল হবে?

স্থায়ী চুম্বক মোটরের পরিষেবা জীবন সাধারণত 15-20 বছর হয় এবং মোটরের পরিষেবা জীবন মূলত ব্যবহারকারীর রক্ষণাবেক্ষণের উপর নির্ভর করে।

এছাড়াও, স্থায়ী চুম্বক মোটরের ব্যবহারের পরিবেশের গুণমান, এবং বিদ্যুৎ, চুম্বকত্ব, তাপ, কম্পন এবং অন্যান্য কারণগুলি যা মোটর ব্যবহারের সময় প্রাপ্ত হয় স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের জীবনকে প্রভাবিত করবে!

সাধারণ চুম্বক একটি সেবা জীবন আছে.একটি নির্দিষ্ট সংখ্যক বছরের জন্য ব্যবহার করা হলে, চুম্বকত্ব দুর্বল হয়ে যাবে, কিন্তু NdFeB স্থায়ী চুম্বক পদার্থের চৌম্বকীয় বৈশিষ্ট্য সময়ের সাথে খুব কম পরিবর্তিত হয় এবং বিরল আর্থ স্থায়ী চুম্বকগুলি মোটরের ডিজাইন জীবনের (10-20 বছর) মধ্যে থাকে।

চৌম্বক কর্মক্ষমতা ক্ষয় 3% এর কম।বিদ্যমান মোটর নকশা এবং ইলেকট্রনিক নিয়ন্ত্রণ প্রযুক্তির অধীনে, মোটরের সামগ্রিক কর্মক্ষমতার উপর এটির সামান্য প্রভাব রয়েছে।
