পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: ENNENG
সাক্ষ্যদান: CE,UL
মডেল নম্বার: পিএমএম
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 500-5000/set
প্যাকেজিং বিবরণ: সমুদ্রোপযোগী প্যাকিং
ডেলিভারি সময়: 15-120 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 20000 সেট/বছর
নাম: |
উচ্চ ক্ষমতা স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
স্থাপন: |
IMB3 IMB5 IMB35 |
খুঁটি: |
2,4,6,8,10, ইত্যাদি |
সুরক্ষা গ্রেড: |
IP54 IP68 IP65 |
ফ্রিকোয়েন্সি: |
50/60Hz |
সনদপত্র: |
সিই, ইউএল |
সেবা: |
ODM, OEM |
নাম: |
উচ্চ ক্ষমতা স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
স্থাপন: |
IMB3 IMB5 IMB35 |
খুঁটি: |
2,4,6,8,10, ইত্যাদি |
সুরক্ষা গ্রেড: |
IP54 IP68 IP65 |
ফ্রিকোয়েন্সি: |
50/60Hz |
সনদপত্র: |
সিই, ইউএল |
সেবা: |
ODM, OEM |

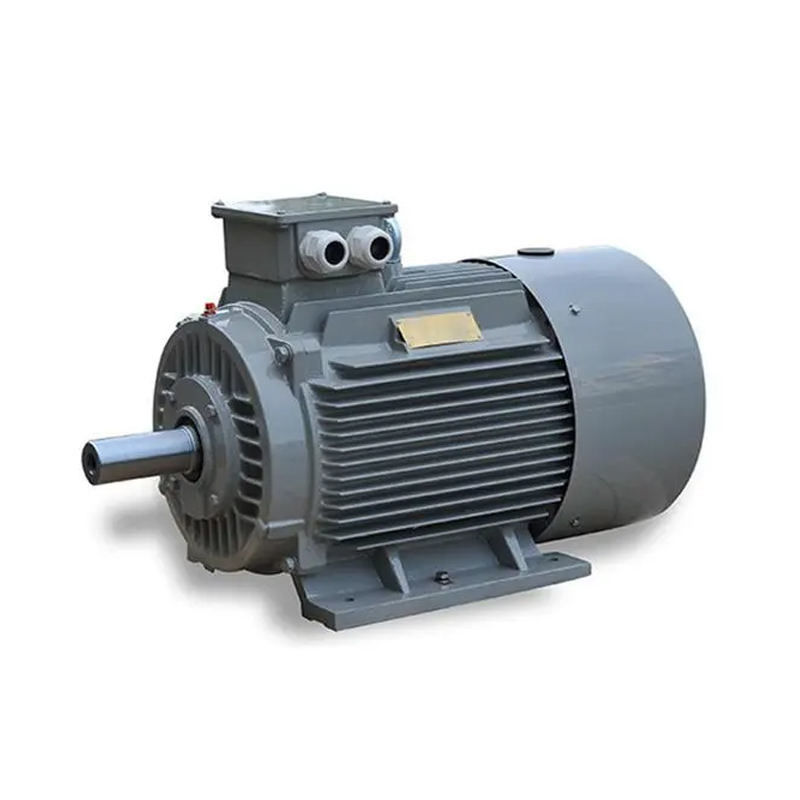

উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব বিরল আর্থ NdFeB PMSM বৈদ্যুতিক মোটর
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর কি?
পার্মানেন্ট ম্যাগনেট সিঙ্ক্রোনাস মোটর প্রধানত স্টেটর, রটার, চ্যাসিস, ফ্রন্ট-রিয়ার কভার, বিয়ারিং ইত্যাদির সমন্বয়ে গঠিত। স্টেটরের গঠন মূলত সাধারণ অ্যাসিঙ্ক্রোনাস মোটরগুলির মতোই এবং স্থায়ী চুম্বক সিঙ্ক্রোনাসের মধ্যে প্রধান পার্থক্য মোটর এবং অন্যান্য ধরণের মোটর হল এর রটার।
প্রি-ম্যাগনেটাইজড (চৌম্বকীয় আধানযুক্ত) চৌম্বক পদার্থের পৃষ্ঠে বা মোটরের স্থায়ী চুম্বকের অভ্যন্তরে, মোটরের জন্য প্রয়োজনীয় বায়ু ফাঁক চৌম্বকীয় ক্ষেত্র সরবরাহ করে।এই রটার কাঠামো কার্যকরভাবে মোটর ভলিউম কমাতে, ক্ষতি কমাতে এবং দক্ষতা উন্নত করতে পারে।
স্থায়ী চুম্বক মোটরের প্রযুক্তিগত সুবিধার নীতির বিশ্লেষণ
একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের নীতিটি নিম্নরূপ: মোটর স্টেটর থ্রি-ফেজ কারেন্টে ঘুরলে, পাস-ইন কারেন্টের পরে, এটি মোটরের স্টেটর উইন্ডিংয়ের জন্য একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করবে।যেহেতু রটারটি স্থায়ী চুম্বকের সাথে ইনস্টল করা হয়েছে, স্থায়ী চুম্বকের চৌম্বক মেরুটি স্থির করা হয়েছে, একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে বিভিন্ন বিকর্ষণ আকর্ষণ করে, স্টেটরে উত্পন্ন ঘূর্ণমান চৌম্বক ক্ষেত্রটি রটারকে ঘোরাতে চালিত করবে, ঘূর্ণন রটারের গতি স্টেটরে উত্পাদিত ঘূর্ণায়মান মেরুটির গতির সমান।
চৌম্বক ক্ষেত্র প্রদানের জন্য স্থায়ী চুম্বক ব্যবহারের কারণে, রটার প্রক্রিয়া পরিপক্ক, নির্ভরযোগ্য, এবং আকারে নমনীয়, এবং নকশা ক্ষমতা মেগাওয়াট পর্যন্ত দশ হাজার ওয়াটের মতো ছোট হতে পারে।একই সময়ে, রটার স্থায়ী চুম্বকের জোড়ার সংখ্যা বৃদ্ধি বা হ্রাস করে, মোটরের খুঁটির সংখ্যা পরিবর্তন করা সহজ, যা স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির গতির পরিসরকে আরও প্রশস্ত করে তোলে।বহু-মেরু স্থায়ী চুম্বক রোটারগুলির সাথে, রেট করা গতি একক সংখ্যার মতো কম হতে পারে, যা সাধারণ অ্যাসিঙ্ক্রোনাস মোটর দ্বারা অর্জন করা কঠিন।
বিশেষত কম-গতির উচ্চ-শক্তি প্রয়োগের পরিবেশে, স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরটি একটি সাধারণ মোটর প্লাস রিডুসারের তুলনায় কম গতিতে একটি মাল্টি-পোল ডিজাইন দ্বারা সরাসরি চালিত হতে পারে, একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের সুবিধাগুলি হাইলাইট করা যেতে পারে। .
স্থায়ী চুম্বক মোটর এবং অ্যাসিঙ্ক্রোনাস মোটরের মধ্যে পার্থক্য:
01. রটার স্ট্রাকচার
অ্যাসিঙ্ক্রোনাস মোটর: রটারে একটি লোহার কোর এবং একটি উইন্ডিং থাকে, প্রধানত কাঠবিড়ালি-খাঁচা এবং তার-ক্ষত রোটার।একটি কাঠবিড়ালি-খাঁচা রোটার অ্যালুমিনিয়াম বার দিয়ে ঢালাই করা হয়।স্টেটর কাটা অ্যালুমিনিয়াম বারের চৌম্বক ক্ষেত্র রটারকে চালিত করে।
PMSM মোটর: স্থায়ী চুম্বকগুলি রটারের চৌম্বকীয় খুঁটিতে এমবেড করা হয় এবং একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে স্টেটরে উৎপন্ন ঘূর্ণায়মান চৌম্বক ক্ষেত্রের দ্বারা ঘোরানোর জন্য চালিত হয় যা বিভিন্ন বিকর্ষণকে আকর্ষণ করে।
02. দক্ষতা
অ্যাসিঙ্ক্রোনাস মোটর: গ্রিড উত্তেজনা থেকে কারেন্ট শোষণ করা প্রয়োজন, যার ফলে একটি নির্দিষ্ট পরিমাণ শক্তি হ্রাস, মোটর প্রতিক্রিয়াশীল কারেন্ট এবং কম পাওয়ার ফ্যাক্টর।
PMSM মোটর: চৌম্বক ক্ষেত্রটি স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয়, রটারের উত্তেজনাপূর্ণ কারেন্টের প্রয়োজন হয় না এবং মোটর দক্ষতা উন্নত হয়।
03. আয়তন এবং ওজন
উচ্চ-কার্যকারিতা স্থায়ী চুম্বক পদার্থের ব্যবহার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির বায়ু ফাঁকের চৌম্বক ক্ষেত্রকে অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে বড় করে তোলে।অ্যাসিঙ্ক্রোনাস মোটর তুলনায় আকার এবং ওজন হ্রাস করা হয়.এটি অ্যাসিঙ্ক্রোনাস মোটর থেকে এক বা দুটি ফ্রেমের আকার কম হবে।
04. মোটর স্টার্টিং কারেন্ট
অ্যাসিঙ্ক্রোনাস মোটর: এটি সরাসরি পাওয়ার ফ্রিকোয়েন্সি বিদ্যুতের মাধ্যমে শুরু হয়, এবং প্রারম্ভিক কারেন্ট বড়, যা রেটেড কারেন্টের 5 থেকে 7 গুণে পৌঁছাতে পারে, যা তাত্ক্ষণিকভাবে পাওয়ার গ্রিডে দুর্দান্ত প্রভাব ফেলে।বড় স্টার্টিং কারেন্টের কারণে স্টেটর উইন্ডিং-এর লিকেজ রেজিস্ট্যান্স ভোল্টেজ ড্রপ বেড়ে যায়, এবং স্টার্টিং টর্ক ছোট তাই হেভি-ডিউটি স্টার্ট করা যায় না।এমনকি বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করা হলেও, এটি শুধুমাত্র রেট করা আউটপুট বর্তমান পরিসরের মধ্যে শুরু হতে পারে।
PMSM মোটর: এটি একটি ডেডিকেটেড কন্ট্রোলার দ্বারা চালিত হয়, যার রিডুসারের রেটেড আউটপুট প্রয়োজনীয়তা নেই।প্রকৃত স্টার্টিং কারেন্ট ছোট, লোড অনুযায়ী কারেন্ট ধীরে ধীরে বাড়ানো হয় এবং প্রারম্ভিক টর্ক বড়।
05. পাওয়ার ফ্যাক্টর
অ্যাসিঙ্ক্রোনাস মোটরগুলির একটি কম পাওয়ার ফ্যাক্টর রয়েছে, তাদের অবশ্যই পাওয়ার গ্রিড থেকে প্রচুর পরিমাণে প্রতিক্রিয়াশীল কারেন্ট শোষণ করতে হবে, অ্যাসিঙ্ক্রোনাস মোটরগুলির বড় প্রারম্ভিক কারেন্ট পাওয়ার গ্রিডে স্বল্পমেয়াদী প্রভাব ফেলবে এবং দীর্ঘমেয়াদী ব্যবহার নির্দিষ্ট ক্ষতির কারণ হবে। পাওয়ার গ্রিড সরঞ্জাম এবং ট্রান্সফরমার.পাওয়ার গ্রিডের গুণমান নিশ্চিত করতে এবং সরঞ্জাম ব্যবহারের খরচ বাড়াতে পাওয়ার ক্ষতিপূরণ ইউনিট যুক্ত করা এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সম্পাদন করা প্রয়োজন।
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের রটারে কোনো প্ররোচিত কারেন্ট নেই, এবং মোটরের পাওয়ার ফ্যাক্টর বেশি, যা পাওয়ার গ্রিডের গুণমানকে উন্নত করে এবং ক্ষতিপূরণকারী ইনস্টল করার প্রয়োজনীয়তা দূর করে।
06. রক্ষণাবেক্ষণ
অ্যাসিঙ্ক্রোনাস মোটর + রিডুসার স্ট্রাকচার কম্পন, তাপ, উচ্চ ব্যর্থতার হার, বড় লুব্রিকেন্ট খরচ এবং উচ্চ ম্যানুয়াল রক্ষণাবেক্ষণ খরচ তৈরি করবে;এটি নির্দিষ্ট ডাউনটাইম ক্ষতির কারণ হবে।
তিন-ফেজ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর সরাসরি সরঞ্জাম চালায়।কারণ রিডুসারটি বাদ দেওয়া হয়েছে, মোটর আউটপুট গতি কম, যান্ত্রিক শব্দ কম, যান্ত্রিক কম্পন ছোট এবং ব্যর্থতার হার কম।পুরো ড্রাইভ সিস্টেম প্রায় রক্ষণাবেক্ষণ-মুক্ত।
তিন-ফেজ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর সরাসরি সরঞ্জাম চালায়।কারণ রিডুসারটি বাদ দেওয়া হয়েছে, মোটর আউটপুট গতি কম, যান্ত্রিক শব্দ কম, যান্ত্রিক কম্পন ছোট এবং ব্যর্থতার হার কম।পুরো ড্রাইভ সিস্টেম প্রায় রক্ষণাবেক্ষণ-মুক্ত।
স্থায়ী চুম্বক মোটর বৈশিষ্ট্য এবং সুবিধা:
উত্তেজনার উত্স থেকে মোটর দুটি বিভাগে বিভক্ত করা যেতে পারে: স্থায়ী চুম্বক মোটর, এবং বৈদ্যুতিক উত্তেজনা মোটর।একটি স্থায়ী চুম্বক মোটর একটি বৈদ্যুতিক মোটর যা একটি স্থায়ী চুম্বক থেকে একটি উত্তেজনা চৌম্বক ক্ষেত্র তৈরি করে।শিল্প ও নাগরিক ব্যবহারে সর্বাধিক ব্যবহৃত থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটর, যেমন Y-Series, Y2-Series, YE2-Series, YX3 সিরিজ, সিরিজ YB, সিরিজ YB2 সিরিজ, ইত্যাদি সবই বৈদ্যুতিক উত্তেজনা মোটরের অন্তর্গত।ENNENG মোটর পণ্যগুলি অতি-দক্ষ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর।
প্রথাগত বৈদ্যুতিক উত্তেজনা মোটরগুলির সাথে তুলনা করে, স্থায়ী চুম্বক মোটর, বিশেষ করে বিরল আর্থ স্থায়ী চুম্বক মোটর, সহজ কাঠামো, নির্ভরযোগ্য অপারেশন, ছোট আকার, লাইটওয়েট, ছোট ক্ষতি এবং উচ্চ দক্ষতা এবং নমনীয় এবং বৈচিত্র্যময় আকৃতি এবং মোটর আকারের সুবিধা রয়েছে।অ্যাপ্লিকেশনটি অত্যন্ত বিস্তৃত, যা মহাকাশ, জাতীয় প্রতিরক্ষা, শিল্প ও কৃষি উৎপাদন এবং দৈনন্দিন জীবনের প্রায় সমস্ত ক্ষেত্রকে কভার করে।
একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (PMSM) হল এক ধরনের বৈদ্যুতিক মোটর যা একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারে স্থায়ী চুম্বক ব্যবহার করে।একটি PMSM মোটরের কিছু বৈশিষ্ট্য অন্তর্ভুক্ত:
উচ্চ দক্ষতা: PMSM মোটরগুলি অত্যন্ত দক্ষ, দক্ষতার মাত্রা 98% পর্যন্ত।এটি কারণ তাদের স্থায়ী চুম্বকগুলির কারণে অন্যান্য ধরণের মোটরের তুলনায় তাদের শক্তি কম হয়।
উচ্চ শক্তি ঘনত্ব: PMSM মোটরগুলির একটি উচ্চ শক্তি ঘনত্ব রয়েছে, যার অর্থ তারা একটি ছোট প্যাকেজে উচ্চ স্তরের শক্তি সরবরাহ করতে পারে।এটি তাদের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।
উচ্চ ঘূর্ণন সঁচারক বল: PMSM মোটর উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার মানে তারা একটি ছোট প্যাকেজে অনেক টর্ক উত্পাদন করতে পারে.এটি এগুলিকে এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।
সুনির্দিষ্ট নিয়ন্ত্রণ: PMSM মোটরগুলি তাদের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য পরিচিত, যা তাদের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে সঠিক গতি নিয়ন্ত্রণ প্রয়োজন।
কম রক্ষণাবেক্ষণ: PMSM মোটরগুলির একটি সাধারণ নকশা রয়েছে এবং খুব বেশি রক্ষণাবেক্ষণের প্রয়োজন হয় না।এটি তাদের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে রক্ষণাবেক্ষণ করা কঠিন বা ব্যয়বহুল।
ওয়াইড স্পিড রেঞ্জ: পিএমএসএম মোটরগুলির একটি বিস্তৃত গতি পরিসীমা রয়েছে, যা এগুলিকে বিভিন্ন অ্যাপ্লিকেশনে ব্যবহারের জন্য উপযুক্ত করে তোলে।
কম শব্দ এবং কম্পন: PMSM মোটরগুলি শান্তভাবে কাজ করে এবং ন্যূনতম কম্পন তৈরি করে, যা এগুলিকে এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে যেখানে শব্দ এবং কম্পনকে ন্যূনতম রাখতে হবে।
