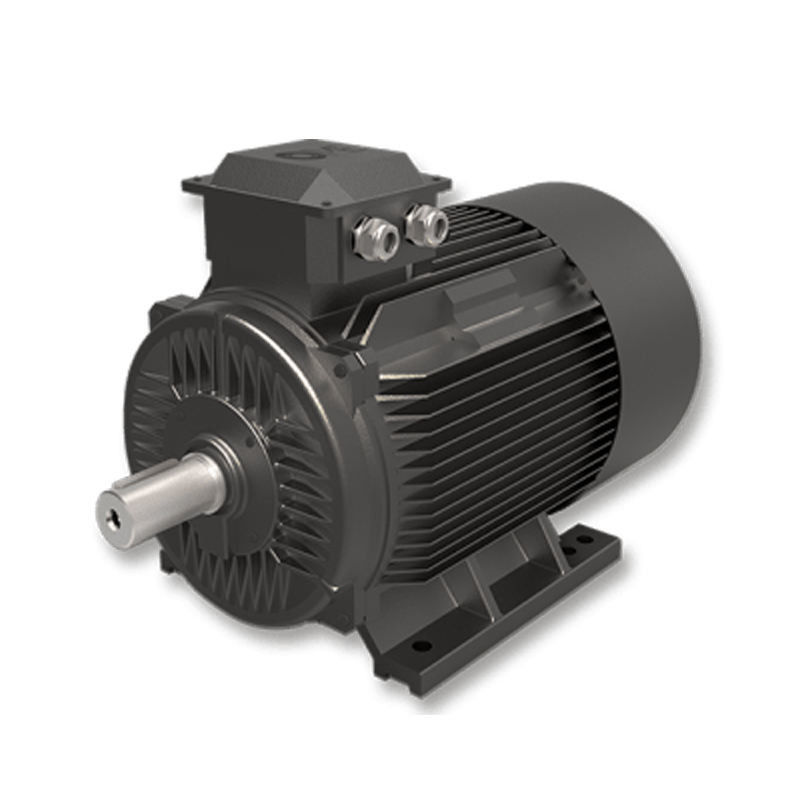

220v 5.5-3000kw বিস্ফোরণ প্রমাণ SPM মোটর, IPM মোটর প্রস্তুতকারক

স্থায়ী চুম্বক মোটর বৈশিষ্ট্য এবং সুবিধা:

উত্তেজনার উত্স থেকে মোটর দুটি বিভাগে বিভক্ত করা যেতে পারে: স্থায়ী চুম্বক মোটর, এবং বৈদ্যুতিক উত্তেজনা মোটর।একটি স্থায়ী চুম্বক মোটর একটি বৈদ্যুতিক মোটর যা একটি স্থায়ী চুম্বক থেকে একটি উত্তেজনা চৌম্বক ক্ষেত্র তৈরি করে।শিল্প ও নাগরিক ব্যবহারে সর্বাধিক ব্যবহৃত থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটর, যেমন Y-Series, Y2-Series, YE2-Series, YX3 সিরিজ, সিরিজ YB, সিরিজ YB2 সিরিজ, ইত্যাদি সবই বৈদ্যুতিক উত্তেজনা মোটরের অন্তর্গত।ENNENG মোটর পণ্যগুলি অতি-দক্ষ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর।

প্রথাগত বৈদ্যুতিক উত্তেজনা মোটরগুলির সাথে তুলনা করে, স্থায়ী চুম্বক মোটর, বিশেষ করে বিরল আর্থ স্থায়ী চুম্বক মোটর, সহজ কাঠামো, নির্ভরযোগ্য অপারেশন, ছোট আকার, লাইটওয়েট, ছোট ক্ষতি এবং উচ্চ দক্ষতা এবং নমনীয় এবং বৈচিত্র্যময় আকৃতি এবং মোটর আকারের সুবিধা রয়েছে।অ্যাপ্লিকেশনটি অত্যন্ত বিস্তৃত, যা মহাকাশ, জাতীয় প্রতিরক্ষা, শিল্প ও কৃষি উৎপাদন এবং দৈনন্দিন জীবনের প্রায় সমস্ত ক্ষেত্রকে কভার করে।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর নিম্নলিখিত বৈশিষ্ট্য আছে:

• রেটেড দক্ষতা স্বাভাবিক অ্যাসিঙ্ক্রোনাস মোটর থেকে 2% থেকে 5% বেশি;
• লোড বৃদ্ধির সাথে দক্ষতা দ্রুত বৃদ্ধি পায়।যখন লোড 25% থেকে 120% এর মধ্যে পরিবর্তিত হয়, তখন এটি উচ্চ দক্ষতা বজায় রাখে।উচ্চ-দক্ষতা অপারেটিং পরিসীমা সাধারণ অ্যাসিঙ্ক্রোনাস মোটরগুলির তুলনায় অনেক বেশি।হাল্কা-লোড, পরিবর্তনশীল-লোড এবং পূর্ণ-লোডের উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব রয়েছে;
• 0.95 এবং তার উপরে পাওয়ার ফ্যাক্টর, কোন প্রতিক্রিয়াশীল ক্ষতিপূরণের প্রয়োজন নেই;
• পাওয়ার ফ্যাক্টর ব্যাপকভাবে উন্নত হয়।অ্যাসিঙ্ক্রোনাস মোটরগুলির সাথে তুলনা করে, চলমান বর্তমান 10% এরও বেশি হ্রাস পেয়েছে।অপারেটিং কারেন্ট এবং সিস্টেম লস হ্রাসের কারণে, প্রায় 1% শক্তি-সাশ্রয়ী প্রভাব অর্জন করা যেতে পারে।
• নিম্ন-তাপমাত্রা বৃদ্ধি, উচ্চ শক্তি ঘনত্ব: তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর তাপমাত্রা বৃদ্ধির চেয়ে 20K কম, ডিজাইনের তাপমাত্রা বৃদ্ধি একই এবং আরও কার্যকর উপকরণ সংরক্ষণ করে একটি ছোট আয়তনে তৈরি করা যেতে পারে;
• উচ্চ স্টার্টিং টর্ক এবং উচ্চ ওভারলোড ক্ষমতা: প্রয়োজনীয়তা অনুসারে, এটি উচ্চ স্টার্টিং টর্ক (3-5 বার) এবং উচ্চ ওভারলোড ক্ষমতা দিয়ে ডিজাইন করা যেতে পারে;
• পরিবর্তনশীল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল সিস্টেম ব্যবহার করা হয়, যা গতিশীল প্রতিক্রিয়াতে ভাল এবং অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে ভাল।
• ইনস্টলেশনের মাত্রাগুলি বর্তমানে ব্যাপকভাবে ব্যবহৃত অ্যাসিঙ্ক্রোনাস মোটরগুলির মতোই, এবং নকশা এবং নির্বাচন খুব সুবিধাজনক।
• পাওয়ার ফ্যাক্টর বৃদ্ধির কারণে, পাওয়ার সাপ্লাই সিস্টেম ট্রান্সফরমারের চাক্ষুষ শক্তি ব্যাপকভাবে হ্রাস পেয়েছে, যা ট্রান্সফরমারের পাওয়ার সাপ্লাই ক্ষমতাকে উন্নত করে এবং সিস্টেম ক্যাবলের (নতুন প্রকল্প) খরচও অনেক কমিয়ে দিতে পারে;
• যখন নতুন প্রকল্প নির্মিত হয়, তখন সমস্ত ড্রাইভ সিস্টেম স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ব্যবহার করে, প্রকল্পের বিনিয়োগ মূলত অ্যাসিঙ্ক্রোনাস মোটরগুলির ব্যবহারের মতোই হয় এবং প্রকল্পটি চালু হওয়ার পরে প্রকল্পটি শক্তি-সাশ্রয়ী সুবিধা পেতে পারে;

সাধারণ শিল্প খাতে, কম-ভোল্টেজ (380/660/1140V) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটরগুলির প্রতিস্থাপন, সিস্টেমটি 5% থেকে 30% শক্তি সঞ্চয় করে এবং উচ্চ-ভোল্টেজ (6kV/10kV) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটর , সিস্টেম 2% থেকে 10% সাশ্রয় করে।

কেন স্থায়ী চুম্বক এসি মোটর চয়ন?

স্থায়ী চুম্বক AC (PMAC) মোটর অন্যান্য ধরনের মোটরের তুলনায় বেশ কিছু সুবিধা দেয়, যার মধ্যে রয়েছে:

উচ্চ দক্ষতা: PMAC মোটর রটার কপার লস এবং কম ওয়াইন্ডিং লসের অনুপস্থিতির কারণে অত্যন্ত দক্ষ।তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।

উচ্চ শক্তি ঘনত্ব: PMAC মোটর অন্যান্য মোটর ধরনের তুলনায় একটি উচ্চ শক্তি ঘনত্ব আছে, যার মানে তারা আকার এবং ওজন প্রতি ইউনিট বেশি শক্তি উত্পাদন করতে পারে.এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।

উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: PMAC মোটরগুলির একটি উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার অর্থ তারা আকার এবং ওজনের প্রতি ইউনিটে আরও বেশি টর্ক তৈরি করতে পারে।এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।

কম রক্ষণাবেক্ষণ: যেহেতু PMAC মোটরগুলিতে কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য মোটর প্রকারের তুলনায় দীর্ঘ জীবনকাল থাকে।

উন্নত নিয়ন্ত্রণ: PMAC মোটরগুলির অন্যান্য মোটর প্রকারের তুলনায় ভাল গতি এবং টর্ক নিয়ন্ত্রণ রয়েছে, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে৷

পরিবেশগত ভাবে নিরাপদ: PMAC মোটরগুলি অন্যান্য মোটর ধরণের তুলনায় বেশি পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল আর্থ ধাতু ব্যবহার করে, যা পুনর্ব্যবহার করা সহজ এবং অন্যান্য মোটর ধরণের তুলনায় কম বর্জ্য উত্পাদন করে।

সামগ্রিকভাবে, PMAC মোটরগুলির সুবিধাগুলি বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি চমৎকার পছন্দ করে তোলে।

আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগের বিশ্লেষণ:

1.হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ

হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগ VCDDVD এবং কম্পিউটারে উদ্ভাসিত হয়।বর্তমানে, এটি ধীরে ধীরে শিল্পায়নের বিকাশ গঠন করেছে এবং ধীরে ধীরে বহু-ফেজ পরিবর্তনশীল গতির ড্রাইভে প্রসারিত হয়েছে।উদাহরণস্বরূপ, লোকেরা ইনভার্টার এয়ার কন্ডিশনার ব্যবহার করে আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তি ব্যবহার করে এয়ার কন্ডিশনারটির অপারেটিং দক্ষতা উন্নত করতে, ধীরে ধীরে এয়ার কন্ডিশনার মোটরের ভলিউম কমাতে এবং এয়ার কন্ডিশনার দ্বারা সৃষ্ট শব্দ কমাতে।

2.লিফট বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ

স্থায়ী চুম্বক মোটর পরিবর্তনশীল গতি সিস্টেম প্রায় 10 বছর ধরে লিফট বাজারে ব্যবহার করা হয়েছে।উদাহরণস্বরূপ, লিফট ট্র্যাকশন মেশিন হিসাবে একটি কম-গতির বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার করে, বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার লিফটের 20% বৈদ্যুতিক শক্তি সংরক্ষণ করতে পারে।আধুনিক স্থায়ী চুম্বক মোটর সাধারণত পরিবর্তনশীল-গতি ড্রাইভ সিস্টেমের ক্ষেত্রে বড় লোড পরিবর্তন এবং উচ্চ-গতি সমন্বয় প্রয়োজনীয়তা ব্যবহার করা হয়।

3.শিল্প ও খনির উদ্যোগে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ

স্থায়ী চুম্বক মোটরগুলির বিকাশের সাথে, বড় টর্ক স্থায়ী চুম্বক মোটরগুলি ভালভাবে বিকশিত হয়েছে, বিশেষ করে বাজারে স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলির সফল প্রবর্তন ভারী শিল্প ও খনির উদ্যোগগুলিকে নতুন পছন্দ দিয়েছে।যেহেতু স্থায়ী চুম্বক মোটরের আউটপুট টর্ক যথেষ্ট বড়, যান্ত্রিক ট্রান্সমিশনের ব্যবহার কমে যায় এবং গতি নিয়ন্ত্রণযোগ্য।এটি কম গতিতে চলতে পারে।অতএব, তরল সংযোগের প্রয়োগ বাদ দেওয়া হয়, যা সম্পর্কিত সরঞ্জাম ক্রয় এবং উপরের দুটি সরঞ্জামের রক্ষণাবেক্ষণের খরচ বাঁচায়, যা নিরাপত্তা ঝুঁকি হ্রাস করে, তাই স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর অনেক শিল্প এবং খনির উদ্যোগে খুব জনপ্রিয়। .এর পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ ফাংশনের কারণে, এটি ব্যবহারকারীদের উত্পাদন দক্ষতা উন্নত করতে এবং বৈদ্যুতিক শক্তি সংরক্ষণের জন্য একটি শক্তিশালী গ্যারান্টি প্রদান করে।অতএব, আধুনিক স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলি ভবিষ্যতে তাদের সরঞ্জাম আপগ্রেড করার জন্য শিল্প এবং খনির উদ্যোগগুলির জন্য একটি প্রয়োজনীয় পছন্দ।

একটি স্থায়ী চুম্বক মোটর (যাকে PMও বলা হয়) দুটি প্রধান বিভাগে বিভক্ত করা যেতে পারে: অভ্যন্তরীণ স্থায়ী চুম্বক (IPM) এবং সারফেস পারমানেন্ট ম্যাগনেট (SPM)।উভয় প্রকারই রটারের ভিতরে বা ভিতরে সংযুক্ত স্থায়ী চুম্বক দ্বারা চৌম্বকীয় প্রবাহ উৎপন্ন করে।

এসপিএম

সারফেস স্থায়ী চুম্বক

এক ধরনের মোটর যাতে স্থায়ী চুম্বক রটার পরিধির সাথে সংযুক্ত থাকে।

SPM মোটরগুলিতে রটার পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে, তাদের যান্ত্রিক শক্তি আইপিএমের চেয়ে অনেক দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটরের সর্বোচ্চ নিরাপদ যান্ত্রিক গতিকে সীমাবদ্ধ করে।উপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় স্যালেন্সি (Ld ≈ Lq) প্রদর্শন করে।রটার টার্মিনালে পরিমাপ করা ইন্ডাকট্যান্স মানগুলি রটার অবস্থান নির্বিশেষে সামঞ্জস্যপূর্ণ।কাছাকাছি একতা স্যালেন্সি অনুপাতের কারণে, SPM মোটর ডিজাইন উল্লেখযোগ্যভাবে নির্ভর করে, সম্পূর্ণরূপে না হলে, টর্ক তৈরি করতে চৌম্বকীয় টর্ক উপাদানের উপর।

আইপিএম

অভ্যন্তরীণ স্থায়ী চুম্বক

এক ধরণের মোটর যেটিতে স্থায়ী চুম্বক যুক্ত রটার থাকে তাকে আইপিএম বলে।

আইপিএম মোটরগুলিতে একটি স্থায়ী চুম্বক থাকে যা রটারের মধ্যেই এমবেড করা থাকে।তাদের SPM সমকক্ষের বিপরীতে, স্থায়ী চুম্বকের অবস্থান আইপিএম মোটরকে খুব যান্ত্রিকভাবে শব্দ করে এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্ত করে তোলে।এই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় স্যালেন্সি রেশিও (Lq > Ld) দ্বারা সংজ্ঞায়িত করা হয়।তাদের চৌম্বকীয় লবণাক্ততার কারণে, একটি আইপিএম মোটর মোটরের চুম্বকীয় এবং অনিচ্ছা টর্ক উভয় উপাদানের সুবিধা গ্রহণ করে টর্ক তৈরি করার ক্ষমতা রাখে।

কেন আপনি একটি SPM পরিবর্তে একটি IPM মোটর চয়ন করা উচিত?

1. চৌম্বক ঘূর্ণন সঁচারক বল ছাড়াও অনিচ্ছা টর্ক ব্যবহার করে উচ্চ টর্ক অর্জন করা হয়।

2. প্রচলিত বৈদ্যুতিক মোটরের তুলনায় IPM মোটর 30% কম শক্তি খরচ করে।

3. যান্ত্রিক নিরাপত্তা উন্নত করা হয়েছে কারণ, একটি SPM এর মত নয়, কেন্দ্রাতিগ বলের কারণে চুম্বক বিচ্ছিন্ন হবে না।

4. এটি ভেক্টর নিয়ন্ত্রণ ব্যবহার করে দুই ধরনের টর্ক নিয়ন্ত্রণ করে উচ্চ-গতির মোটর ঘূর্ণনের প্রতিক্রিয়া জানাতে পারে।

কয়েকটি ছোট সমস্যা যা মোটর সম্পর্কে সহজেই উপেক্ষা করা হয়:

1. মালভূমি এলাকায় কেন সাধারণ মোটর ব্যবহার করা যাবে না?

উচ্চতা মোটর তাপমাত্রা বৃদ্ধি, মোটর করোনা (উচ্চ ভোল্টেজ মোটর) এবং ডিসি মোটরের পরিবর্তনের উপর বিরূপ প্রভাব ফেলে।নিম্নলিখিত তিনটি দিক লক্ষ্য করা উচিত:

(1) উচ্চতা যত বেশি হবে, মোটরের তাপমাত্রা বৃদ্ধি তত বেশি হবে, আউটপুট পাওয়ার কম হবে।যাইহোক, যখন তাপমাত্রা বৃদ্ধির উপর উচ্চতার প্রভাবের জন্য ক্ষতিপূরণের জন্য যথেষ্ট উচ্চতা বৃদ্ধির সাথে তাপমাত্রা হ্রাস পায়, তখন মোটরের রেট আউটপুট শক্তি অপরিবর্তিত থাকতে পারে;

(2) উচ্চ-ভোল্টেজ মোটর যখন মালভূমিতে ব্যবহার করা হয় তখন অ্যান্টি-করোনা ব্যবস্থা নেওয়া উচিত;

(3) উচ্চতা ডিসি মোটরের পরিবর্তনের জন্য ভাল নয়, তাই কার্বন ব্রাশের উপকরণ নির্বাচনের দিকে মনোযোগ দিন।

2. কেন মোটর হালকা লোড অপারেশন জন্য উপযুক্ত নয়?

যখন মোটর হালকা লোডে চলে, তখন এর কারণ হবে:

(1) মোটরের পাওয়ার ফ্যাক্টর কম;

(2) মোটর দক্ষতা কম।

(3) এটি সরঞ্জামের বর্জ্য এবং অপ্রয়োজনীয় অপারেশনের কারণ হবে।

3. ঠান্ডা পরিবেশে মোটর কেন চালু হতে পারে না?

নিম্ন তাপমাত্রার পরিবেশে মোটরের অত্যধিক ব্যবহার এর কারণ হতে পারে:

(1) মোটর নিরোধক ফাটল;

(2) ভারবহন গ্রীস জমাট;

(3) তারের জয়েন্টের সোল্ডার পাউডার পাউডার করা হয়।

অতএব, মোটরটি উত্তপ্ত করা উচিত এবং একটি ঠান্ডা পরিবেশে সংরক্ষণ করা উচিত এবং চালানোর আগে উইন্ডিং এবং বিয়ারিংগুলি পরীক্ষা করা উচিত।

4. কেন একটি 60Hz মোটর একটি 50Hz পাওয়ার সাপ্লাই ব্যবহার করতে পারে না?

যখন মোটরটি ডিজাইন করা হয়, তখন সিলিকন ইস্পাত শীট সাধারণত চৌম্বকীয়করণ বক্ররেখার স্যাচুরেশন অঞ্চলে কাজ করে।যখন পাওয়ার সাপ্লাই ভোল্টেজ স্থির থাকে, তখন ফ্রিকোয়েন্সি হ্রাস করলে চৌম্বকীয় প্রবাহ এবং উত্তেজনা কারেন্ট বৃদ্ধি পাবে, যার ফলে মোটর কারেন্ট এবং তামার ব্যবহার বৃদ্ধি পাবে, যা শেষ পর্যন্ত মোটরের তাপমাত্রা বৃদ্ধির দিকে নিয়ে যাবে।গুরুতর ক্ষেত্রে, কয়েলের অতিরিক্ত গরম হওয়ার কারণে মোটর পুড়ে যেতে পারে।

5.মোটর নরম শুরু

সফ্ট স্টার্টের সীমিত শক্তি-সাশ্রয়ী প্রভাব রয়েছে, তবে এটি পাওয়ার গ্রিডে স্টার্ট-আপের প্রভাব কমাতে পারে এবং মোটর ইউনিটকে রক্ষা করার জন্য মসৃণ সূচনাও অর্জন করতে পারে।শক্তি সংরক্ষণের তত্ত্ব অনুসারে, তুলনামূলকভাবে জটিল কন্ট্রোল সার্কিট যুক্ত করার কারণে, নরম স্টার্ট কেবল শক্তি সঞ্চয় করে না, এবং শক্তির খরচও বাড়ায়।কিন্তু এটি সার্কিটের প্রারম্ভিক বর্তমান কমাতে পারে এবং একটি প্রতিরক্ষামূলক ভূমিকা পালন করতে পারে।
