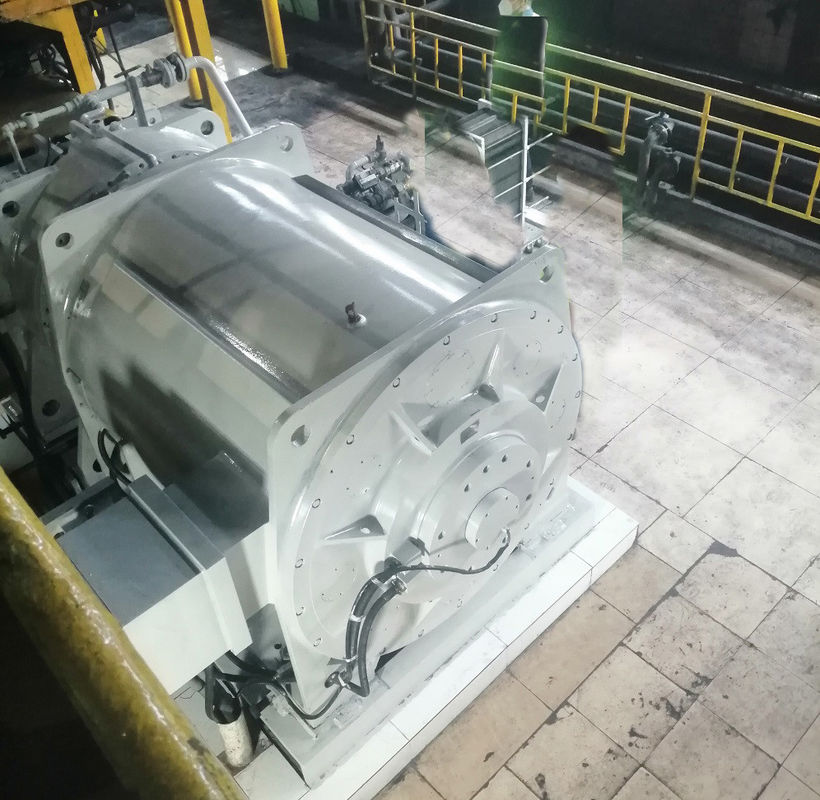

অভ্যন্তরীণ মিশ্রণের জন্য 2500kw 360rpm 72hz 10kv নিওডিয়ামিয়াম চৌম্বক মোটর

স্থায়ী চুম্বক সিঙ্ক্রোন মোটর নিম্নলিখিত বৈশিষ্ট্য আছেঃ

• নামমাত্র দক্ষতা সাধারণ অ্যাসিনক্রোন মোটরের তুলনায় ২% থেকে ৫% বেশি।
• লোড বৃদ্ধি সঙ্গে দক্ষতা দ্রুত বৃদ্ধি পায়। যখন লোড 25% থেকে 120% পরিসীমা মধ্যে পরিবর্তন, এটি উচ্চ দক্ষতা বজায় রাখে।উচ্চ দক্ষতা অপারেটিং পরিসীমা সাধারণ অ্যাসিনক্রোন মোটর তুলনায় অনেক বেশিহালকা লোড, পরিবর্তনশীল লোড, এবং পূর্ণ লোড সব উল্লেখযোগ্য শক্তি সঞ্চয় প্রভাব আছে;
• পাওয়ার ফ্যাক্টর ০.৯৫ এবং তার বেশি, কোন প্রতিক্রিয়াশীল ক্ষতিপূরণের প্রয়োজন নেই;
• পাওয়ার ফ্যাক্টর ব্যাপকভাবে উন্নত হয়। অ্যাসিনক্রোন মোটরগুলির তুলনায়, চলমান বর্তমান 10% এরও বেশি হ্রাস পেয়েছে। অপারেটিং বর্তমান এবং সিস্টেমের ক্ষতির হ্রাসের কারণে,প্রায় ১% শক্তি সঞ্চয় প্রভাব অর্জন করা যায়.
• নিম্ন তাপমাত্রা বৃদ্ধি, উচ্চ শক্তি ঘনত্বঃ 20K কম তিন ফেজ অ্যাসিনক্রোন মোটর তাপমাত্রা বৃদ্ধি, নকশা তাপমাত্রা বৃদ্ধি একই এবং একটি ছোট ভলিউম তৈরি করা যেতে পারে,আরো কার্যকর উপকরণ সংরক্ষণ;
• উচ্চ স্টার্ট টর্ক এবং উচ্চ ওভারলোড ক্ষমতাঃ প্রয়োজনীয়তা অনুযায়ী এটি উচ্চ স্টার্ট টর্ক (3-5 গুণ) এবং উচ্চ ওভারলোড ক্ষমতা দিয়ে ডিজাইন করা যেতে পারে;
• ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল সিস্টেম ব্যবহার করা হয়, যা গতিশীল প্রতিক্রিয়াতে ভাল এবং অ্যাসিনক্রোন মোটরগুলির চেয়ে ভাল।
• ইনস্টলেশনের মাত্রা বর্তমানে ব্যাপকভাবে ব্যবহৃত অ্যাসিনক্রোন মোটরগুলির সাথে একই, এবং নকশা এবং নির্বাচন খুব সুবিধাজনক।
• পাওয়ার ফ্যাক্টর বৃদ্ধির কারণে, পাওয়ার সাপ্লাই সিস্টেম ট্রান্সফরমারের ভিজ্যুয়াল পাওয়ার ব্যাপকভাবে হ্রাস পায়, যা ট্রান্সফরমারের পাওয়ার সাপ্লাই ক্ষমতা উন্নত করে,এবং সিস্টেম ক্যাবলের খরচও উল্লেখযোগ্যভাবে কমাতে পারে (নতুন প্রকল্প);
• নতুন প্রকল্পটি নির্মাণের সময়, সমস্ত ড্রাইভ সিস্টেম স্থায়ী চুম্বক সমন্বিত মোটর ব্যবহার করে, প্রকল্পের বিনিয়োগ মূলত অ্যাসিনক্রোন মোটর ব্যবহারের সাথে একই।এবং প্রকল্পটি চালু হওয়ার পরেও শক্তি সঞ্চয়ের সুবিধা পেতে পারে;

সাধারণ শিল্প খাতে, নিম্ন ভোল্টেজ ((380/660/1140V) উচ্চ-কার্যকারিতা অ্যাসিনক্রন মোটর প্রতিস্থাপন, সিস্টেম 5% থেকে 30% শক্তি সঞ্চয় করে,এবং উচ্চ-ভোল্টেজ ((6kV/10kV) উচ্চ-কার্যকারিতা অ্যাসিনক্রন মোটর, সিস্টেম 2% থেকে 10% পর্যন্ত সঞ্চয় করে।

কেন স্থায়ী চৌম্বক এসি মোটর বেছে নিন?

1. উচ্চতর দক্ষতাঃ স্থায়ী চৌম্বক মোটরগুলির প্রচলিত মোটরগুলির তুলনায় উচ্চতর দক্ষতা রয়েছে কারণ রটরের রোলিংগুলিতে বর্তমানের অনুপস্থিতির কারণে তাদের হ্রাস রয়েছে।

2. আরও ভাল শক্তি ঘনত্বঃ স্থায়ী চৌম্বক মোটরগুলির প্রচলিত মোটরগুলির তুলনায় উচ্চতর শক্তি ঘনত্ব রয়েছে কারণ তারা কম পরিমাণে উপাদান দিয়ে একটি শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করতে পারে।

3. ছোট আকার এবং ওজনঃ তাদের উচ্চ শক্তি ঘনত্বের কারণে, স্থায়ী চৌম্বক মোটরগুলি প্রচলিত মোটরগুলির চেয়ে ছোট এবং হালকা ডিজাইন করা যেতে পারে,তাদের এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান এবং ওজন একটি উদ্বেগ.

4কম রক্ষণাবেক্ষণঃ স্থায়ী চুম্বক মোটরগুলির ঐতিহ্যগত মোটরগুলির তুলনায় কম চলমান অংশ রয়েছে, যার অর্থ তারা কম রক্ষণাবেক্ষণের প্রয়োজন এবং দীর্ঘ জীবনকাল আছে।

5. আরও ভাল নিয়ন্ত্রণঃ স্থায়ী চৌম্বক মোটরগুলির আরও ভাল নিয়ন্ত্রণ রয়েছে কারণ তারা লোড এবং গতির পরিবর্তনে দ্রুত প্রতিক্রিয়া জানাতে পারে, যা তাদের সঠিক নিয়ন্ত্রণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

একটি স্থায়ী চৌম্বক মোটর (যা পিএম নামেও পরিচিত) দুটি প্রধান বিভাগে বিভক্ত করা যেতে পারেঃ অভ্যন্তরীণ স্থায়ী চৌম্বক (আইপিএম) এবং পৃষ্ঠ স্থায়ী চৌম্বক (এসপিএম) ।উভয় ধরনের রটার বা ভিতরে লাগানো স্থায়ী চুম্বক দ্বারা চৌম্বকীয় প্রবাহ উৎপন্ন.

এসপিএম

সারফেস স্থায়ী চুম্বক

এমন এক ধরনের মোটর যেখানে স্থায়ী চুম্বক রোটারের পরিধিতে সংযুক্ত থাকে।

এসপিএম মোটরগুলির রটারের পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে, তাদের যান্ত্রিক শক্তি আইপিএম মোটরের তুলনায় অনেক দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটর এর সর্বোচ্চ নিরাপদ যান্ত্রিক গতি সীমাবদ্ধ. উপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় প্রবলতা প্রদর্শন করে (এলডি ≈ এলকিউ) । রোটারের টার্মিনালে পরিমাপ করা ইন্ডাক্ট্যান্স মানগুলি রোটারের অবস্থান নির্বিশেষে ধারাবাহিক।কারণ প্রায় একক সমার্থক অনুপাত, এসপিএম মোটর ডিজাইনগুলি টর্ক উত্পাদন করতে চৌম্বকীয় টর্ক উপাদানটির উপর উল্লেখযোগ্যভাবে নির্ভর করে, যদি সম্পূর্ণ না হয়।

আইপিএম

অভ্যন্তরীণ স্থায়ী চুম্বক

এমন একটি মোটর যার রটারে স্থায়ী চুম্বক রয়েছে তাকে আইপিএম বলা হয়।

আইপিএম মোটরগুলির একটি স্থায়ী চৌম্বক রয়েছে যা রটরের মধ্যে অন্তর্ভুক্ত রয়েছে। তাদের এসপিএম প্রতিপক্ষের বিপরীতে, স্থায়ী চৌম্বকগুলির অবস্থান আইপিএম মোটরগুলিকে খুব যান্ত্রিকভাবে শব্দ করে তোলে,এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্তএই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় প্রসার্য অনুপাত (এলকিউ > এলডি) দ্বারাও সংজ্ঞায়িত করা হয়।একটি আইপিএম মোটর মোটরটির চৌম্বকীয় এবং অনিচ্ছাকৃত টর্ক উপাদান উভয়ই ব্যবহার করে টর্ক উত্পাদন করতে সক্ষম.

কেন আপনি SPM এর পরিবর্তে একটি IPM মোটর বেছে নেবেন?

1. উচ্চ টর্ক চৌম্বকীয় টর্ক ছাড়াও reluctance টর্ক ব্যবহার করে অর্জন করা হয়।

2প্রচলিত বৈদ্যুতিক মোটরের তুলনায় আইপিএম মোটর 30% কম শক্তি খরচ করে।

3. যান্ত্রিক নিরাপত্তা উন্নত করা হয় কারণ, এসপিএম এর বিপরীতে, চৌম্বকটি সেন্ট্রিফুগাল বলের কারণে বিচ্ছিন্ন হবে না।

4এটি ভেক্টর কন্ট্রোল ব্যবহার করে দুটি ধরণের টর্ক নিয়ন্ত্রণ করে উচ্চ-গতির মোটর ঘূর্ণনকে সাড়া দিতে পারে।

ব্রাশহীন স্থায়ী চৌম্বক (পিএম) মোটরগুলি একটি এসি পাওয়ার সাপ্লাই দিয়ে কাজ করে তাই প্রায়শই পিএমএসি মোটর হিসাবে উল্লেখ করা হয়।স্থায়ী চুম্বক ব্যবহার কন্ডাক্টর (রোটার বার) প্রয়োজন অপসারণ তাই রোটার ক্ষতির নির্মূল করা হয়. এই নকশাটি উচ্চ দক্ষতা, কম গতি এবং উচ্চ টর্ককে একক প্যাকেজে একত্রিত করতে সক্ষম করে। ছোট মোটরের আকারের জন্য পিএম মোটরের দক্ষতা পুরোনো তুলনায় 10% থেকে 15% বেশি হতে পারে,একই লোড পয়েন্টে স্ট্যান্ডার্ড-ইফেক্সিটি মোটরএই দক্ষতা বৃদ্ধি মোটর লোডের পুরো পরিসরের জন্য প্রযোজ্য।

একটি ড্রাইভ বা নিয়ামকের প্রয়োজনের কারণে, পরিবর্তনশীল গতির পিএমএসি মোটরগুলি ধ্রুবক গতির প্রিমিয়াম দক্ষতা ইন্ডাকশন মোটরগুলির তুলনায় অনেক বেশি ব্যয় করে।তাই একটি নতুন প্রিমিয়াম দক্ষতা ইনভার্টার-ডুটি মোটর নিয়ন্ত্রণ একটি ইলেকট্রনিক পালস-প্রস্থ-মোডুলেটেড পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) জন্য সমতুল্য প্রতিস্থাপন. পরিবর্তনশীল প্রবাহের অ্যাপ্লিকেশনগুলিতে ধ্রুবক গতির মোটরগুলি প্রতিস্থাপন করার সময়,পিএমএসি মোটরের পরিবর্তনশীল গতির কারণে শক্তি সঞ্চয় মোটরটির নিজস্ব দক্ষতার কারণে সঞ্চয়কে অতিক্রম করবেস্থায়ী চুম্বক মোটরগুলি তাদের পুরো অপারেটিং পরিসরে উন্নত দক্ষতা সরবরাহ করে এবং আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) IE4 দক্ষতা মান পূরণ করে বা অতিক্রম করে।

বিরল পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির বিকাশের প্রবণতাঃ

বিরল পৃথিবীর স্থায়ী চৌম্বক মোটরগুলি উচ্চ ক্ষমতা (উচ্চ গতি, উচ্চ টর্ক), উচ্চ কার্যকারিতা এবং ক্ষুদ্রায়নের দিকে বিকাশ করছে,এবং ক্রমাগত নতুন মোটর জাত এবং অ্যাপ্লিকেশন ক্ষেত্র প্রসারিত হয়, এবং অ্যাপ্লিকেশন সম্ভাবনা খুব আশাবাদী। চাহিদা মেটাতে, বিরল পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির নকশা এবং উত্পাদন প্রক্রিয়াটি এখনও অবিচ্ছিন্নভাবে উদ্ভাবনের প্রয়োজন,ইলেক্ট্রোম্যাগনেটিক কাঠামো আরো জটিল হবে, গণনার কাঠামো আরও সঠিক হবে, এবং উত্পাদন প্রক্রিয়া আরও উন্নত এবং প্রয়োগযোগ্য হবে।

বিরল পৃথিবীর স্থায়ী চুম্বক মোটর প্রয়োগঃ

বিরল পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির শ্রেষ্ঠত্বের কারণে, তাদের অ্যাপ্লিকেশনগুলি আরও বিস্তৃত হয়ে উঠছে। প্রধান অ্যাপ্লিকেশন ক্ষেত্রগুলি নিম্নরূপঃ

বিরল পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির উচ্চ দক্ষতা এবং শক্তি সাশ্রয়ের দিকে মনোনিবেশ করুন। প্রধান অ্যাপ্লিকেশন বস্তুগুলি বড় শক্তি গ্রাহক,যেমনঃ টেক্সটাইল এবং রাসায়নিক ফাইবার শিল্পের জন্য বিরল পৃথিবীর স্থায়ী চুম্বকীয় সিঙ্ক্রোন মোটর, তেলক্ষেত্র এবং কয়লা খনিতে ব্যবহৃত বিভিন্ন খনি এবং পরিবহন যন্ত্রপাতি জন্য বিরল পৃথিবীর স্থায়ী চুম্বক সিঙ্ক্রোন মোটর,বিভিন্ন পাম্প এবং ফ্যান চালানোর জন্য বিরল পৃথিবীর স্থায়ী চুম্বক সিঙ্ক্রোন মোটর.
