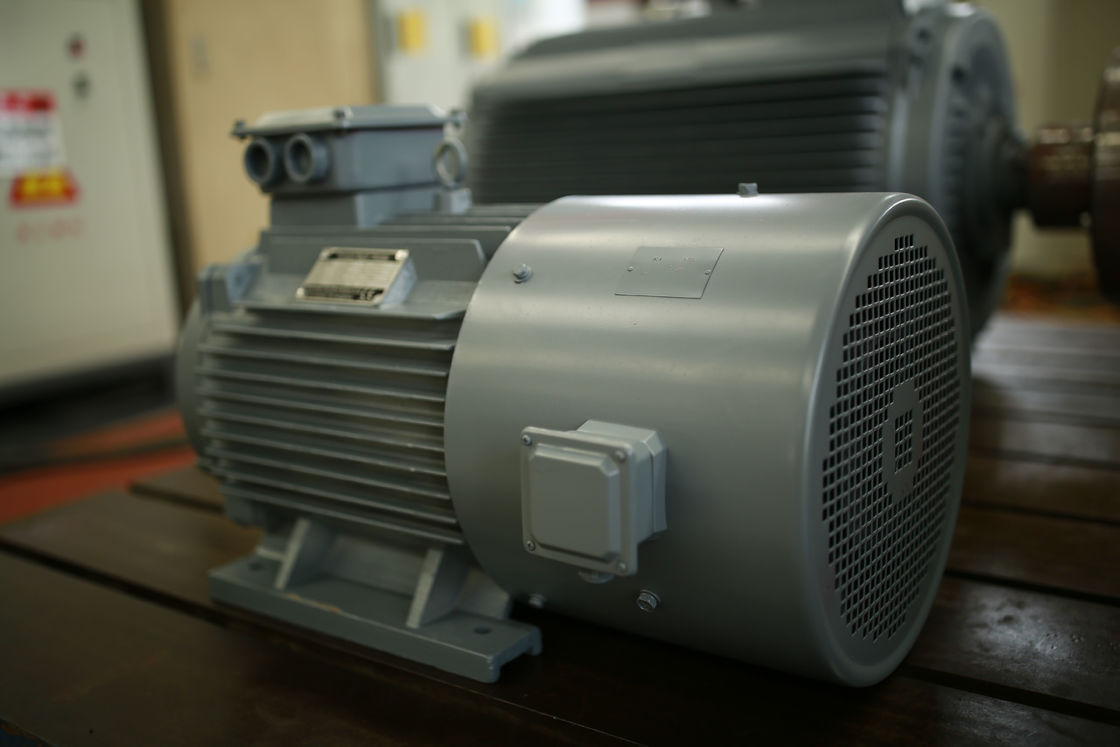

হাইড্রো টারবাইনের জন্য 15kw 250rpm 230V PMG স্থায়ী চুম্বক জেনারেটর

হাইড্রো টারবাইনের জন্য 15kw 250rpm 230V PMG স্থায়ী চুম্বক জেনারেটর

পণ্য অঙ্কন

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

একটি স্থায়ী চুম্বক জেনারেটর (PMG) একটি বৈদ্যুতিক জেনারেটর যা একটি চৌম্বক ক্ষেত্র তৈরি করতে স্থায়ী চুম্বক ব্যবহার করে।চৌম্বক ক্ষেত্রটি জেনারেটরের সাথে সংযুক্ত তারের একটি কয়েলে একটি ভোল্টেজ প্ররোচিত করতে ব্যবহৃত হয়।এই ভোল্টেজটি তারপরে বৈদ্যুতিক ডিভাইসগুলিকে শক্তি দিতে বা ব্যাটারিতে শক্তি সঞ্চয় করতে ব্যবহৃত হয়।

গঠন

একটি PMG এর নকশা তুলনামূলকভাবে সহজ।এটি একটি রটার, স্টেটর এবং স্থায়ী চুম্বক নিয়ে গঠিত।রটার হল একটি ঘূর্ণায়মান শ্যাফট যাতে স্থায়ী চুম্বক থাকে।স্টেটর একটি স্থির উপাদান যা রটারকে ঘিরে থাকে এবং তারের কয়েল ধারণ করে।যখন রটার ঘূর্ণায়মান হয়, স্থায়ী চুম্বক দ্বারা সৃষ্ট চৌম্বক ক্ষেত্র স্টেটরের তারের কুণ্ডলী জুড়ে কেটে যায়, একটি ভোল্টেজ প্ররোচিত করে।

কাজ নীতি

স্থায়ী চুম্বক জেনারেটর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে যে তার একটি বৈদ্যুতিক সম্ভাবনা প্ররোচিত করার জন্য চৌম্বক ক্ষেত্রের লাইনকে কেটে দেয় এবং প্রাইম মুভারের যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তি আউটপুটে রূপান্তর করে।এটি দুটি অংশ নিয়ে গঠিত, স্টেটর এবং রটার।স্টেটর হল আর্মেচার যা বিদ্যুৎ উৎপন্ন করে এবং রটার হল চৌম্বক মেরু।স্টেটরটি একটি আর্মেচার আয়রন কোর দ্বারা গঠিত, একইভাবে থ্রি-ফেজ উইন্ডিং, মেশিন বেস এবং শেষ কভার।

রটার সাধারণত একটি লুকানো মেরু টাইপ, যা উত্তেজনা উইন্ডিং, আয়রন কোর এবং শ্যাফ্ট, গার্ড রিং, সেন্টার রিং ইত্যাদির সমন্বয়ে গঠিত।

সাইনোসয়েডাল ডিস্ট্রিবিউশনের কাছাকাছি একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারের উত্তেজনাপূর্ণ বায়ুকে ডিসি কারেন্ট দিয়ে খাওয়ানো হয় (যাকে রটার চৌম্বক ক্ষেত্র বলা হয়), এবং এর কার্যকর উত্তেজনা প্রবাহ স্থির আর্মেচার উইন্ডিংয়ের সাথে ছেদ করে।যখন রটারটি ঘোরে তখন রটারের চৌম্বক ক্ষেত্র এটির সাথে একসাথে ঘোরে।প্রতিবার যখন একটি বিপ্লব করা হয়, বলের চৌম্বক রেখা স্টেটরের প্রতিটি ফেজ উইন্ডিংকে ক্রমানুসারে কেটে দেয় এবং তিন-ফেজ স্টেটর উইন্ডিং-এ একটি তিন-ফেজ এসি পটেনশিয়াল প্রবর্তিত হয়।

যখন পিএম জেনারেটর একটি প্রতিসম লোডের সাথে চলছে, তখন তিন-ফেজ আর্মেচার কারেন্ট সিঙ্ক্রোনাস গতির সাথে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষিত হয়।স্টেটর এবং রটার ক্ষেত্রগুলি ব্রেকিং টর্ক তৈরি করতে পারস্পরিক ক্রিয়া করে।টারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ককে অতিক্রম করে এবং কাজ করে।

বৈশিষ্ট্য

① জেনারেটরের অনেকগুলি খুঁটি রয়েছে, যা ফ্রিকোয়েন্সি এবং দক্ষতা উন্নত করে, রেকটিফায়ার এবং ইনভার্টারের খরচ বাঁচায়।

② জেনারেটর, কমপ্যাক্ট স্ট্রাকচার ডিজাইন করার সময় সীমিত উপাদান বিশ্লেষণ ব্যবহার করা হয়।কম স্টার্টআপ টর্ক, ছোট বায়ু স্টার্টআপের সমস্যা সমাধান করে, বায়ু শক্তির ব্যবহার উন্নত করে।

③ গিয়ার বৃদ্ধিকারী বাদ দিন, জেনারেটরের নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করুন এবং রক্ষণাবেক্ষণের পরিমাণ কম করুন।

④ H বর্গ নিরোধক, ভ্যাকুয়াম চাপ গর্ভধারণ.

⑤ উল্লম্ব অক্ষ, অনুভূমিক অক্ষ, অভ্যন্তরীণ রটার, বাহ্যিক রটার এবং প্লেটের প্রকারের মতো অনেকগুলি কাঠামো রয়েছে।

⑥ শক্তিশালী রোটার, জেনারেটর উচ্চ গতি অর্জন করতে পারে।

⑦ ছোট আকার, লাইটওয়েট, উচ্চ শক্তির ঘনত্ব, বিশেষ পরিস্থিতিতে উপযুক্ত।

⑧ পুরো গতি পরিসীমা জুড়ে দক্ষতা চালান, উচ্চ দক্ষতা।

⑨ আমদানি করা উচ্চ-গতির তেল-ধারণকারী বিয়ারিং, রক্ষণাবেক্ষণ মুক্ত, এবং উচ্চ নির্ভরযোগ্যতা ব্যবহার করুন।
