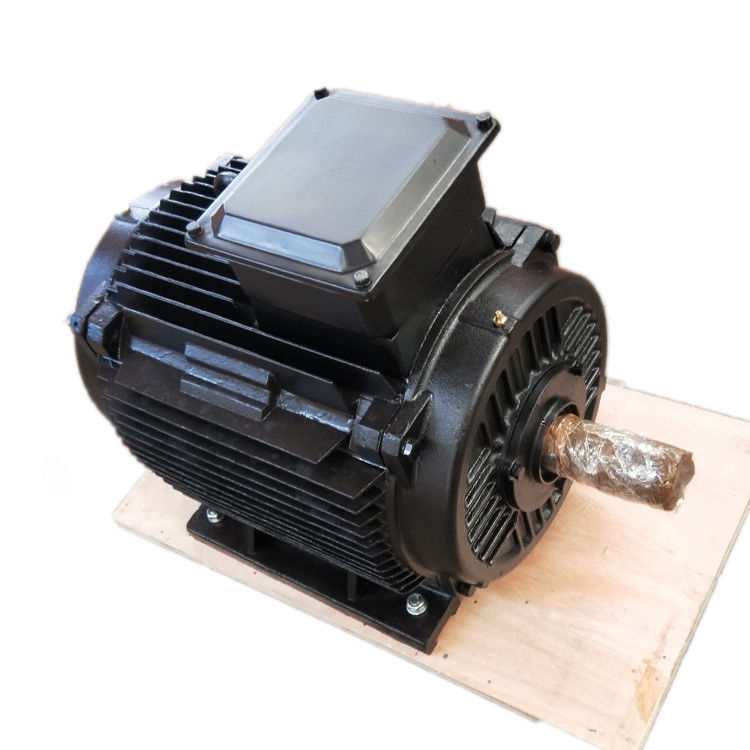

কম শব্দ স্থায়ী চুম্বক এসি জেনারেটর 200kw 250rpm 400V 50HZ

Enneng 200kw 250rpm 400V 50HZ কম শব্দ স্থায়ী চুম্বক জেনারেটর

পণ্য অঙ্কন

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর একটি ডিভাইস যা যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে।এই ডিভাইসে, রটার উইন্ডিংগুলি স্থায়ী চুম্বক দিয়ে প্রতিস্থাপিত হয়েছে।স্থায়ী চুম্বক জেনারেটরগুলি বেশিরভাগই বাণিজ্যিক বৈদ্যুতিক শক্তি উত্পাদন করতে টারবাইন এবং ইঞ্জিনের মতো শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, স্থায়ী চুম্বক বিকল্প শক্তির একটি বিকল্প উত্স এবং এর একাধিক সুবিধা রয়েছে যা এটিকে বিভিন্ন আবাসিক, বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনের জন্য একটি দুর্দান্ত ডিভাইস করে তোলে। .

গঠন

স্থায়ী চুম্বক জেনারেটর প্রধানত একটি রটার, শেষ কভার এবং স্টেটর দ্বারা গঠিত।স্টেটরের গঠন একটি সাধারণ অল্টারনেটরের মতোই।রটার এবং অল্টারনেটরের কাঠামোর মধ্যে সবচেয়ে বড় পার্থক্য হল উচ্চ-মানের রটারে স্থায়ী চুম্বকের অবস্থান অনুসারে, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠ রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামোতে বিভক্ত হয়। .

কাজ নীতি

স্থায়ী চুম্বক জেনারেটর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে যে তার একটি বৈদ্যুতিক সম্ভাবনা প্ররোচিত করার জন্য চৌম্বক ক্ষেত্রের লাইনকে কেটে দেয় এবং প্রাইম মুভারের যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তি আউটপুটে রূপান্তর করে।এটি দুটি অংশ নিয়ে গঠিত, স্টেটর এবং রটার।স্টেটর হল আর্মেচার যা বিদ্যুৎ উৎপন্ন করে এবং রটার হল চৌম্বক মেরু।স্টেটরটি একটি আর্মেচার আয়রন কোর দ্বারা গঠিত, একইভাবে থ্রি-ফেজ উইন্ডিং, মেশিন বেস এবং শেষ কভার।

রটার সাধারণত একটি লুকানো মেরু টাইপ, যা উত্তেজনা উইন্ডিং, আয়রন কোর এবং শ্যাফ্ট, গার্ড রিং, সেন্টার রিং ইত্যাদির সমন্বয়ে গঠিত।

সাইনোসয়েডাল ডিস্ট্রিবিউশনের কাছাকাছি একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারের উত্তেজনাপূর্ণ বায়ুকে ডিসি কারেন্ট দিয়ে খাওয়ানো হয় (যাকে রটার চৌম্বক ক্ষেত্র বলা হয়), এবং এর কার্যকর উত্তেজনা প্রবাহ স্থির আর্মেচার উইন্ডিংয়ের সাথে ছেদ করে।যখন রটারটি ঘোরে তখন রটারের চৌম্বক ক্ষেত্র এটির সাথে একসাথে ঘোরে।প্রতিবার যখন একটি বিপ্লব করা হয়, বলের চৌম্বক রেখা স্টেটরের প্রতিটি ফেজ উইন্ডিংকে ক্রমানুসারে কেটে দেয় এবং তিন-ফেজ স্টেটর উইন্ডিং-এ একটি তিন-ফেজ এসি পটেনশিয়াল প্রবর্তিত হয়।

যখন পিএম জেনারেটর একটি প্রতিসম লোডের সাথে চলছে, তখন তিন-ফেজ আর্মেচার কারেন্ট সিঙ্ক্রোনাস গতির সাথে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষিত হয়।স্টেটর এবং রটার ক্ষেত্রগুলি ব্রেকিং টর্ক তৈরি করতে পারস্পরিক ক্রিয়া করে।টারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ককে অতিক্রম করে এবং কাজ করে।

স্থায়ী চুম্বক বায়ু টারবাইন জেনারেটরের বৈশিষ্ট্য এবং সুবিধা:

1. স্থায়ী চুম্বক জেনারেটর রটার বিরল আর্থ স্থায়ী চুম্বক ইস্পাত, কোন বাহ্যিক উত্তেজনা, কোন কার্বন বুরুশ, কোন স্পার্ক, কোন উত্তেজনা উইন্ডিং, উচ্চ মোটর রটার শক্তি, কোন উত্তেজনা নিয়ন্ত্রণ বাক্স, উচ্চ জেনারেটর দক্ষতা, কমপ্যাক্ট গঠন, এবং উচ্চ নির্ভরযোগ্যতা গ্রহণ করে।একই পরামিতি সহ বৈদ্যুতিক উত্তেজনা জেনারেটরের ভলিউম-থেকে-ওজন অনুপাত 30% হ্রাস পেয়েছে, যা নির্মাণ ব্যয় হ্রাস করে।

2. জেনারেটর কম-রেটেড গতি অর্জন করতে পারে, গিয়ারবক্স পুলি ইত্যাদির প্রয়োজনীয়তা দূর করে। হাইড্রোলিক টারবাইন সরাসরি জেনারেটরকে সিস্টেমের দক্ষতা উন্নত করতে চালিত করে।জেনারেটর কম গতিতে 50HZ এর পাওয়ার ফ্রিকোয়েন্সি আউটপুট করতে পারে।গ্রিড-সংযুক্ত বৈদ্যুতিন সংকেতের মেরু বদল সঙ্গে, টারবাইন ছেড়ে দেওয়া যেতে পারে.শুষ্ক মৌসুমে, জেনারেটর সেট কম গতিতে চলে এবং বৈদ্যুতিন সংকেতের মেরু বদল মাধ্যমে গ্রিডে বিদ্যুৎ সরবরাহ করে;গ্রীষ্মের আর্দ্র ঋতুতে, টারবাইন বেশি জল খেতে পারে এবং জেনারেটর সেটটি উচ্চ গতিতে চলে, যা আরও বিদ্যুৎ উৎপন্ন করতে পারে।জেনারেটরটি গতির পরিসীমা জুড়ে দক্ষতার সাথে চলে।

3. সুরক্ষা স্তর: IP54, জল, কাদা, এবং ধুলো মোটরের ভিতরে প্রবেশ করা থেকে প্রতিরোধ করতে, এবং একটি দীর্ঘ সেবা জীবন আছে।এটি ক্ষেত্রের প্রয়োজনের জন্য বিশেষভাবে উপযুক্ত।এটি ব্যাপকভাবে বায়ু শক্তি, জলবিদ্যুৎ, মহাসাগরের শক্তি এবং অন্যান্য নতুন শক্তি শক্তি উৎপাদন অনুষ্ঠানে ব্যবহৃত হয়।

4. মোটরটি এয়ার-কুলড বা ওয়াটার-কুলড, এবং তাপমাত্রা কম।মোটর আমদানি করা তেল-ধারণকারী বিয়ারিং গ্রহণ করে, যা রক্ষণাবেক্ষণ-মুক্ত, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন রয়েছে।মোটর ভোল্টেজ, গতি, শক্তি, এবং অন্যান্য পরামিতি প্রয়োজন অনুযায়ী পরিবর্তন করা যেতে পারে, এবং জেনারেটর একটি অনুভূমিক বা উল্লম্ব ধরনের করা যেতে পারে।এটি স্প্লাইন শ্যাফ্ট এক্সটেনশন, ডাবল শ্যাফ্ট এক্সটেনশন, ফ্রন্ট এন্ড স্টপ আউটপুট ইত্যাদি ব্যবহার করতে পারে এবং তিনটি প্রতিরোধের সাথে চিকিত্সা করা যেতে পারে।স্থায়ী চুম্বক বায়ু টারবাইন হল বৈদ্যুতিক সরঞ্জাম যা বায়ু শক্তিকে যান্ত্রিক কাজে রূপান্তরিত করে, যা রটারকে ঘোরাতে চালিত করে এবং অবশেষে বিকল্প কারেন্ট বের করে।উইন্ড টারবাইনে সাধারণত উইন্ড টারবাইন, জেনারেটর (ডিভাইস সহ), দিক নিয়ন্ত্রক (টেইল ফিন), টাওয়ার, গতি-সীমিত মেকানিজম এবং শক্তি সঞ্চয়ের যন্ত্র থাকে।বায়ু টারবাইনের কাজের নীতি তুলনামূলকভাবে সহজ।বায়ুর চাকা বাতাসের ক্রিয়ায় ঘোরে।এটি বায়ুর গতিশক্তিকে বায়ু চাকা শ্যাফটের যান্ত্রিক শক্তিতে রূপান্তরিত করে।জেনারেটরটি উইন্ড হুইল শ্যাফটের ড্রাইভের অধীনে ঘোরে এবং বিদ্যুৎ উৎপন্ন করে।

2. পরিবর্তনশীল গতির জেনারেটরগুলি হাইড্রো শিল্পের জন্য একটি সমাধান প্রদান করে।

পরিবর্তনশীল গতি প্রযুক্তি থেকে বর্ধিত দক্ষতা অর্থনৈতিকভাবে আরও অনেক ছোট হাইড্রো সাইট বিকাশের জন্য সম্ভাব্য করে তুলতে পারে।

ইন্ডাকশন জেনারেটরের চেয়ে স্থায়ী চুম্বক জেনারেটরের সুবিধা:

1. বিনামূল্যের শক্তির উৎস

স্থায়ী চুম্বক জেনারেটর তাদের নিজস্ব চুম্বকত্ব ব্যবহার করে বিদ্যুৎ উৎপাদন করে।সুতরাং, আপনাকে উচ্চ বৈদ্যুতিক বিল দিতে হবে না, এবং একটি বড় বাজেট সংরক্ষণ করা হয়।এছাড়াও, এই ডিভাইসগুলির জন্য অন্য কোনও সংস্থান প্রয়োজন হয় না, যা বেশ পরিবেশবান্ধব।



2. নির্ভরযোগ্য পাওয়ার আউটপুট

স্থায়ী চুম্বক জেনারেটরের কোন বিশেষ অপারেটিং পরিবেশের প্রয়োজন হয় না।অতএব, তারা বায়ু টারবাইন মোটর তুলনায় নির্ভরযোগ্য কর্মক্ষমতা দিতে পারেন.অতিরিক্তভাবে, স্থায়ী চুম্বক জেনারেটরগুলি শক্তির ক্ষতির শিকার হয় না, যখন ইন্ডাকশন জেনারেটরগুলি সাধারণত 20-30% শক্তি হারায়।উপরন্তু, চৌম্বকীয় মেশিনে কোন তাপমাত্রা বৃদ্ধি পায় না, তাই বিয়ারিংগুলির জীবন দীর্ঘায়িত হতে পারে।



3. কম রক্ষণাবেক্ষণ ফি

উপরে উল্লিখিত বৈশিষ্ট্যগুলির কারণে, আপনাকে স্থায়ী চুম্বক জেনারেটরগুলির রক্ষণাবেক্ষণের জন্য প্রচুর অর্থ এবং সময় ব্যয় করতে হবে না।এবং তাদের স্লিপ রিং এবং ব্রাশ নেই, যা নিয়মিত বিরতিতে পরীক্ষা করার কথা।



4. সামঞ্জস্য

টারবাইন এবং হাইড্রো টারবাইনের সাথে স্থায়ী চুম্বক জেনারেটর ব্যবহার করা যেতে পারে।
