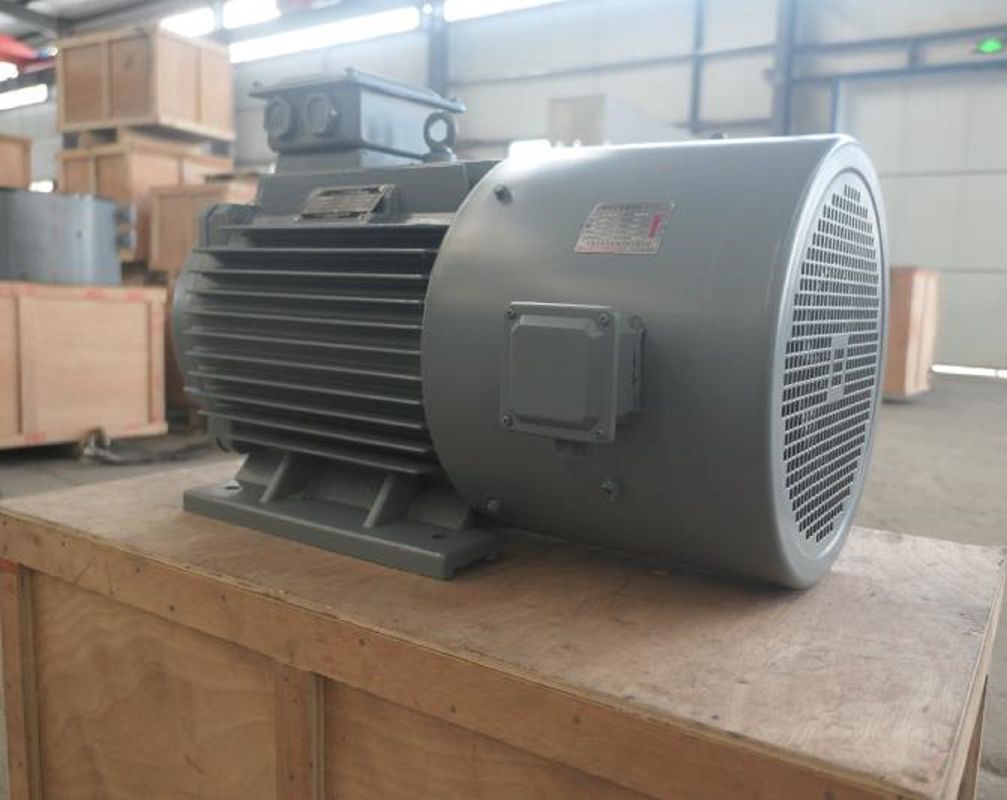

তিন ফেজ স্থায়ী চুম্বক জেনারেটর 50kw 150rpm 400V প্রাকৃতিক শীতল

50kw 150rpm 400V থ্রি ফেজ এসি স্থায়ী চুম্বক জেনারেটর

পণ্য অঙ্কন

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর একটি ডিভাইস যা যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে।এই ডিভাইসে, রটার উইন্ডিংগুলি স্থায়ী চুম্বক দিয়ে প্রতিস্থাপিত হয়েছে।স্থায়ী চুম্বক জেনারেটরগুলি বেশিরভাগই বাণিজ্যিক বৈদ্যুতিক শক্তি উত্পাদন করতে টারবাইন এবং ইঞ্জিনের মতো শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, স্থায়ী চুম্বক বিকল্প শক্তির একটি বিকল্প উত্স এবং এর একাধিক সুবিধা রয়েছে যা এটিকে বিভিন্ন আবাসিক, বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনের জন্য একটি দুর্দান্ত ডিভাইস করে তোলে। .

গঠন

স্থায়ী চুম্বক জেনারেটর প্রধানত একটি রটার, শেষ কভার এবং স্টেটর দ্বারা গঠিত।স্টেটরের গঠন একটি সাধারণ অল্টারনেটরের মতোই।রটার এবং অল্টারনেটরের কাঠামোর মধ্যে সবচেয়ে বড় পার্থক্য হল উচ্চ-মানের রটারে স্থায়ী চুম্বকের অবস্থান অনুসারে, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠ রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামোতে বিভক্ত হয়। .

কাজ নীতি

স্থায়ী চুম্বক জেনারেটর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে যে তার একটি বৈদ্যুতিক সম্ভাবনা প্ররোচিত করার জন্য চৌম্বক ক্ষেত্রের লাইনকে কেটে দেয় এবং প্রাইম মুভারের যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তি আউটপুটে রূপান্তর করে।এটি দুটি অংশ নিয়ে গঠিত, স্টেটর এবং রটার।স্টেটর হল আর্মেচার যা বিদ্যুৎ উৎপন্ন করে এবং রটার হল চৌম্বক মেরু।স্টেটরটি একটি আর্মেচার আয়রন কোর দ্বারা গঠিত, একইভাবে থ্রি-ফেজ উইন্ডিং, মেশিন বেস এবং শেষ কভার।

রটার সাধারণত একটি লুকানো মেরু টাইপ, যা উত্তেজনা উইন্ডিং, আয়রন কোর এবং শ্যাফ্ট, গার্ড রিং, সেন্টার রিং ইত্যাদির সমন্বয়ে গঠিত।

সাইনোসয়েডাল ডিস্ট্রিবিউশনের কাছাকাছি একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারের উত্তেজনাপূর্ণ বায়ুকে ডিসি কারেন্ট দিয়ে খাওয়ানো হয় (যাকে রটার চৌম্বক ক্ষেত্র বলা হয়), এবং এর কার্যকর উত্তেজনা প্রবাহ স্থির আর্মেচার উইন্ডিংয়ের সাথে ছেদ করে।যখন রটারটি ঘোরে তখন রটারের চৌম্বক ক্ষেত্র এটির সাথে একসাথে ঘোরে।প্রতিবার যখন একটি বিপ্লব করা হয়, বলের চৌম্বক রেখা স্টেটরের প্রতিটি ফেজ উইন্ডিংকে ক্রমানুসারে কেটে দেয় এবং তিন-ফেজ স্টেটর উইন্ডিং-এ একটি তিন-ফেজ এসি পটেনশিয়াল প্রবর্তিত হয়।

যখন পিএম জেনারেটর একটি প্রতিসম লোডের সাথে চলছে, তখন তিন-ফেজ আর্মেচার কারেন্ট সিঙ্ক্রোনাস গতির সাথে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষিত হয়।স্টেটর এবং রটার ক্ষেত্রগুলি ব্রেকিং টর্ক তৈরি করতে পারস্পরিক ক্রিয়া করে।টারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ককে অতিক্রম করে এবং কাজ করে।

বৈশিষ্ট্য

① জেনারেটরের অনেকগুলি খুঁটি রয়েছে, যা ফ্রিকোয়েন্সি এবং দক্ষতা উন্নত করে, রেকটিফায়ার এবং ইনভার্টারের খরচ বাঁচায়।

② জেনারেটর, কমপ্যাক্ট স্ট্রাকচার ডিজাইন করার সময় সীমিত উপাদান বিশ্লেষণ ব্যবহার করা হয়।কম স্টার্টআপ টর্ক, ছোট বায়ু স্টার্টআপের সমস্যা সমাধান করে, বায়ু শক্তির ব্যবহার উন্নত করে।

③ গিয়ার বৃদ্ধিকারী বাদ দিন, জেনারেটরের নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করুন এবং রক্ষণাবেক্ষণের পরিমাণ কম করুন।

④ H বর্গ নিরোধক, ভ্যাকুয়াম চাপ গর্ভধারণ.

⑤ উল্লম্ব অক্ষ, অনুভূমিক অক্ষ, অভ্যন্তরীণ রটার, বাহ্যিক রটার এবং প্লেটের প্রকারের মতো অনেকগুলি কাঠামো রয়েছে।

⑥ শক্তিশালী রোটার, জেনারেটর উচ্চ গতি অর্জন করতে পারে।

⑦ ছোট আকার, লাইটওয়েট, উচ্চ শক্তির ঘনত্ব, বিশেষ পরিস্থিতিতে উপযুক্ত।

⑧ পুরো গতি পরিসীমা জুড়ে দক্ষতা চালান, উচ্চ দক্ষতা।

⑨ আমদানি করা উচ্চ-গতির তেল-ধারণকারী বিয়ারিং, রক্ষণাবেক্ষণ মুক্ত, এবং উচ্চ নির্ভরযোগ্যতা ব্যবহার করুন।

2. পরিবর্তনশীল গতির জেনারেটরগুলি হাইড্রো শিল্পের জন্য একটি সমাধান প্রদান করে।

পরিবর্তনশীল গতি প্রযুক্তি থেকে বর্ধিত দক্ষতা অর্থনৈতিকভাবে আরও অনেক ছোট হাইড্রো সাইট বিকাশের জন্য সম্ভাব্য করে তুলতে পারে।

ইন্ডাকশন জেনারেটরের চেয়ে স্থায়ী চুম্বক জেনারেটরের সুবিধা:

1. বিনামূল্যের শক্তির উৎস

স্থায়ী চুম্বক জেনারেটর তাদের নিজস্ব চুম্বকত্ব ব্যবহার করে বিদ্যুৎ উৎপাদন করে।সুতরাং, আপনাকে উচ্চ বৈদ্যুতিক বিল দিতে হবে না, এবং একটি বড় বাজেট সংরক্ষণ করা হয়।এছাড়াও, এই ডিভাইসগুলির জন্য অন্য কোনও সংস্থান প্রয়োজন হয় না, যা বেশ পরিবেশবান্ধব।



2. নির্ভরযোগ্য পাওয়ার আউটপুট

স্থায়ী চুম্বক জেনারেটরের কোন বিশেষ অপারেটিং পরিবেশের প্রয়োজন হয় না।অতএব, তারা বায়ু টারবাইন মোটর তুলনায় নির্ভরযোগ্য কর্মক্ষমতা দিতে পারেন.অতিরিক্তভাবে, স্থায়ী চুম্বক জেনারেটরগুলি শক্তির ক্ষতির শিকার হয় না, যখন ইন্ডাকশন জেনারেটরগুলি সাধারণত 20-30% শক্তি হারায়।উপরন্তু, চৌম্বকীয় মেশিনে কোন তাপমাত্রা বৃদ্ধি পায় না, তাই বিয়ারিংগুলির জীবন দীর্ঘায়িত হতে পারে।



3. কম রক্ষণাবেক্ষণ ফি

উপরে উল্লিখিত বৈশিষ্ট্যগুলির কারণে, আপনাকে স্থায়ী চুম্বক জেনারেটরগুলির রক্ষণাবেক্ষণের জন্য প্রচুর অর্থ এবং সময় ব্যয় করতে হবে না।এবং তাদের স্লিপ রিং এবং ব্রাশ নেই, যা নিয়মিত বিরতিতে পরীক্ষা করার কথা।



4. সামঞ্জস্য

টারবাইন এবং হাইড্রো টারবাইনের সাথে স্থায়ী চুম্বক জেনারেটর ব্যবহার করা যেতে পারে।
