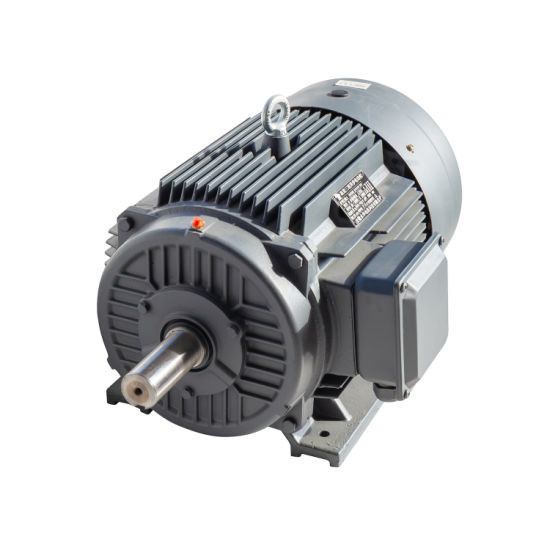

ইন্ডাস্ট্রিয়াল থ্রি ফেজ স্থায়ী চুম্বক মোটর শক্তি দক্ষ PMAC মোটর

কেন স্থায়ী চৌম্বক এসি মোটর বেছে নিন?

স্থায়ী চুম্বক এসি (পিএমএসি) মোটর অন্যান্য ধরণের মোটরগুলির তুলনায় বেশ কয়েকটি সুবিধা দেয়, যার মধ্যে রয়েছেঃ

উচ্চ দক্ষতাঃ পিএমএসি মোটরগুলি রোটারের তামার ক্ষতির অনুপস্থিতি এবং কম ঘূর্ণন ক্ষতির কারণে অত্যন্ত দক্ষ। তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে,যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়.

উচ্চ শক্তি ঘনত্বঃ পিএমএসি মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চতর শক্তি ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের ইউনিট প্রতি আরও শক্তি উত্পাদন করতে পারে।এই তাদের অ্যাপ্লিকেশন যেখানে স্থান সীমিত জন্য আদর্শ করে তোলে.

উচ্চ টর্ক ঘনত্বঃ পিএমএসি মোটরগুলির একটি উচ্চ টর্ক ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজন ইউনিট প্রতি আরও টর্ক উত্পাদন করতে পারে। এটি তাদের উচ্চ টর্ক প্রয়োজন যেখানে অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে.

সংক্ষিপ্ত রক্ষণাবেক্ষণঃ যেহেতু পিএমএসি মোটরগুলির কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য ধরণের মোটরের তুলনায় দীর্ঘায়ু হয়।

উন্নত নিয়ন্ত্রণঃ পিএমএসি মোটরগুলি অন্যান্য মোটর প্রকারের তুলনায় গতি এবং টর্ক নিয়ন্ত্রণের চেয়ে ভাল, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণঃ পিএমএসি মোটরগুলি অন্যান্য ধরণের মোটরের তুলনায় পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল পৃথিবীর ধাতু ব্যবহার করে,যা অন্যান্য মোটর প্রকারের তুলনায় পুনর্ব্যবহার করা সহজ এবং কম বর্জ্য তৈরি করে.

সামগ্রিকভাবে, পিএমএসি মোটরগুলির সুবিধাগুলি তাদের বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে।


স্থায়ী চুম্বক এসি (পিএমএসি) মোটরগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছেঃ

শিল্প যন্ত্রপাতিঃ পিএমএসি মোটর বিভিন্ন শিল্প যন্ত্রপাতি অ্যাপ্লিকেশন যেমন পাম্প, কম্প্রেসার, ফ্যান এবং মেশিন টুলস ব্যবহার করা হয়। তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব,এবং সঠিক নিয়ন্ত্রণ, যা তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

রোবোটিক্সঃ পিএমএসি মোটরগুলি রোবোটিক্স এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ দক্ষতা সরবরাহ করে। এগুলি প্রায়শই রোবোটিক বাহু, গ্র্যাপার,এবং অন্যান্য গতি নিয়ন্ত্রণ ব্যবস্থা.

এইচভিএসি সিস্টেমঃ পিএমএসি মোটরগুলি হিটিং, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমে ব্যবহৃত হয়, যেখানে তারা উচ্চ দক্ষতা, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দ মাত্রা সরবরাহ করে।তারা প্রায়ই এই সিস্টেমের মধ্যে ফ্যান এবং পাম্প ব্যবহার করা হয়.

পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ PMAC মোটরগুলি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে ব্যবহৃত হয়, যেমন বায়ু টারবাইন এবং সৌর ট্র্যাকার, যেখানে তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে।তারা প্রায়ই জেনারেটর এবং ট্র্যাকিং সিস্টেম এই সিস্টেমের মধ্যে ব্যবহার করা হয়.

মেডিকেল সরঞ্জামঃ পিএমএসি মোটরগুলি মেডিকেল সরঞ্জাম যেমন এমআরআই মেশিনে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দ মাত্রা সরবরাহ করে।তারা প্রায়ই মোটর যে এই মেশিনের চলন্ত অংশ ড্রাইভ ব্যবহার করা হয়.

কার্যকরী নীতি
স্থায়ী চুম্বকীয় সিঙ্ক্রোনাস মোটর কাজের নীতি সিঙ্ক্রোনাস মোটরের অনুরূপ। এটি ঘোরানো চৌম্বকীয় ক্ষেত্রের উপর নির্ভর করে যা সিঙ্ক্রোনাস গতিতে ইলেক্ট্রোমোটিক শক্তি উত্পন্ন করে।যখন স্ট্যাটর মোড়ক 3-ফেজ সরবরাহ প্রদান করে শক্তি দেওয়া হয়, বায়ু ফাঁকগুলির মধ্যে একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি হয়।

এটি টর্ক উত্পাদন করে যখন রটার ক্ষেত্রের মেরুগুলি ঘূর্ণনকারী চৌম্বক ক্ষেত্রকে সিঙ্ক্রোন গতিতে ধরে রাখে এবং রটারটি অবিচ্ছিন্নভাবে ঘোরে। যেহেতু এই মোটরগুলি স্ব-স্টার্টিং মোটর নয়,এটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি শক্তি সরবরাহ সরবরাহ করা প্রয়োজন.

ইএমএফ এবং টর্ক সমীকরণ
একটি সিঙ্ক্রোন মেশিনে, প্রতি ধাপে প্ররোচিত গড় EMF ডাইনামিক ইন্ডাক্ট EMF বলা হয় একটি সিঙ্ক্রোন মোটর, প্রতিটি কন্ডাক্টর প্রতি ঘূর্ণন দ্বারা কাটা প্রবাহ Pφ ওয়েবার হয়
তারপর এক ঘূর্ণন সম্পন্ন করতে সময় লাগে 60/N সেকেন্ড

প্রতি কন্ডাক্টর দ্বারা প্ররোচিত গড় EMF ব্যবহার করে গণনা করা যেতে পারে

(PφN / 60) x Zph = (PφN / 60) x 2Tph

যেখানে Tph = Zph / 2

অতএব, প্রতি ধাপে গড় EMF হল,

= 4 x φ x Tph x PN/120 = 4φfTph
যেখানে Tph = ধাপে ধারাবাহিকভাবে সংযুক্ত ঘূর্ণন সংখ্যা

φ = ফ্লাক্স/পোল ওয়েবার

P= নং.

F= হার্টজে ফ্রিকোয়েন্সি

Zph= no. of conductors connected in series per phase. = Zph/3 ধাপে ধাপে সংযুক্ত কন্ডাক্টরদের সংখ্যা = Zph/3

ইএমএফ সমীকরণটি স্ট্যাটরের কয়েল এবং কন্ডাক্টরগুলির উপর নির্ভর করে। এই মোটরের জন্য, বিতরণ ফ্যাক্টর কেডি এবং পিচ ফ্যাক্টর কেপিও বিবেচনা করা হয়।

সুতরাং, E = 4 x φ x f x Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোন মোটরের টর্ক সমীকরণ দেওয়া হয়,

T = (3 x Eph x Iph x sinβ) / ωm


পৃষ্ঠ-মাউন্ট করা PMSM
এই কাঠামোতে, চৌম্বকটি রোটারের পৃষ্ঠের উপর মাউন্ট করা হয়। এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, কারণ এটি শক্ত নয়।এটি একটি অভিন্ন বায়ু ফাঁক প্রদান করে কারণ স্থায়ী চুম্বক এবং বায়ু ফাঁক এর permeability একই. কোন অনিচ্ছুক টর্ক, উচ্চ গতিশীল কর্মক্ষমতা, এবং রোবোটিক্স এবং টুল ড্রাইভ মত উচ্চ গতির ডিভাইসের জন্য উপযুক্ত।

কবরপ্রাপ্ত PMSM বা অভ্যন্তরীণ PMSM
এই ধরণের নির্মাণে, স্থায়ী চৌম্বকটি নীচের চিত্রটিতে দেখানো হয়েছে। এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত এবং শক্তিশালী হয়।অনিচ্ছাকৃত টর্ক মোটর এর প্রবলতা কারণে.

স্থায়ী চুম্বকীয় সিঙ্ক্রোনিক মোটরের কাজ
প্রচলিত মোটরগুলির তুলনায় স্থায়ী চুম্বকীয় সিঙ্ক্রোন মোটরের কাজ খুব সহজ, দ্রুত এবং কার্যকর।PMSM এর কাজ স্টেটরের ঘোরানো চৌম্বকীয় ক্ষেত্র এবং রটরের ধ্রুবক চৌম্বকীয় ক্ষেত্রের উপর নির্ভর করে. স্থায়ী চুম্বকগুলি ধ্রুবক চৌম্বকীয় প্রবাহ তৈরি করতে এবং সিঙ্ক্রোন গতিতে পরিচালনা এবং লক করতে রোটার হিসাবে ব্যবহৃত হয়। এই ধরণের মোটরগুলি ব্রাশহীন ডিসি মোটরগুলির অনুরূপ।

ফ্যাসর গ্রুপগুলি স্ট্যাটরের মোড়গুলিকে একসাথে যুক্ত করে গঠিত হয়। এই ফ্যাসর গ্রুপগুলি একসাথে বিভিন্ন সংযোগ গঠন করতে একত্রিত হয় যেমন একটি তারকা, ডেল্টা,এবং ডাবল এবং একক ফেজহারমোনিক ভোল্টেজ কমানোর জন্য, রোলিংগুলি একে অপরের সাথে সংক্ষিপ্তভাবে ঘূর্ণিত করা উচিত।

যখন স্ট্যাটারকে 3-ফেজ এসি সরবরাহ দেওয়া হয়, এটি একটি ঘোরানো চৌম্বক ক্ষেত্র তৈরি করে এবং রটারের স্থায়ী চৌম্বকের কারণে ধ্রুবক চৌম্বক ক্ষেত্র প্ররোচিত হয়।এই ঘূর্ণনকারী সিঙ্ক্রোনাইজমে কাজ করে সিঙ্ক্রোনাইজড গতির সাথেPMSM এর পুরো কাজটি স্ট্যাটর এবং রটরের মধ্যে বায়ু ফাঁক উপর নির্ভর করে।

যদি বায়ু ফাঁকটি বড় হয়, তবে মোটরের বায়ু ক্ষতি হ্রাস পাবে। স্থায়ী চৌম্বক দ্বারা তৈরি ক্ষেত্রের মেরুগুলি উল্লেখযোগ্য।স্থায়ী চুম্বক সিঙ্ক্রোন মোটর স্বয়ংক্রিয় শুরু মোটর নয়তাই স্ট্যাটারটির ফ্রিকোয়েন্সি বৈদ্যুতিনভাবে নিয়ন্ত্রণ করা প্রয়োজন।

সুবিধা
স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটরের সুবিধাগুলির মধ্যে রয়েছে,
উচ্চ গতিতে উচ্চ দক্ষতা প্রদান করে
বিভিন্ন প্যাকেজে ছোট আকারে পাওয়া যায়
একটি আনয়ন মোটর সঙ্গে তুলনায় রক্ষণাবেক্ষণ এবং ইনস্টলেশন খুব সহজ
নিম্ন গতিতে পূর্ণ টর্ক বজায় রাখতে সক্ষম
উচ্চ দক্ষতা এবং নির্ভরযোগ্যতা
মসৃণ টর্ক এবং গতিশীল কর্মক্ষমতা দেয়

অসুবিধা
স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটরগুলির অসুবিধা হলঃ
এই ধরনের মোটর ইন্ডাকশন মোটর তুলনায় খুব ব্যয়বহুল
শুরু করা কিছুটা কঠিন কারণ এগুলো স্বয়ংক্রিয়ভাবে শুরু হওয়া মোটর নয়।
