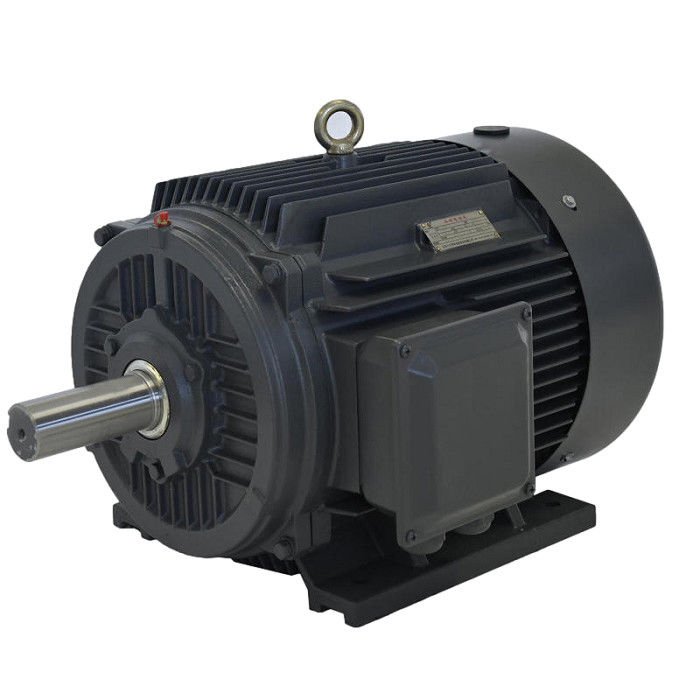

ইন্ডাস্ট্রিয়াল সারফেস মাউন্ট স্থায়ী চুম্বক সিঙ্ক্রোন মোটর

স্থায়ী চুম্বকযুক্ত সিঙ্ক্রোন মোটরের সাধারণ প্রকারঃ
কিভাবে চৌম্বকগুলি রোটারে সংযুক্ত করা হয় এবং রোটারের নকশা উপর নির্ভর করে, স্থায়ী চৌম্বক সিঙ্ক্রোনিক মোটর দুটি ধরণের মধ্যে শ্রেণীবদ্ধ করা যেতে পারেঃ

সারফেস মাউন্ট স্থায়ী চুম্বক সিঙ্ক্রোন মোটর (SPMSM)
এই কাঠামোতে, রটারের পৃষ্ঠটি চৌম্বককে হোস্ট করে, এটির অস্থিরতার কারণে উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।এই সেটআপ স্থায়ী চুম্বক এবং বায়ু এর permeability মিলে একটি ধ্রুবক বায়ু ফাঁক নিশ্চিত করেএটি কোনও অনিচ্ছুক টর্ক প্রদর্শন করে না, চমৎকার গতিশীল কর্মক্ষমতা প্রদান করে এবং রোবোটিক্স এবং টুল ড্রাইভের মতো উচ্চ গতির ডিভাইসের জন্য উপযুক্ত।

অভ্যন্তরীণ স্থায়ী চুম্বক সিঙ্ক্রোন মোটর (আইপিএমএসএম)
এই কাঠামোতে, মোটরের রোটারে একটি স্থায়ী চুম্বক অন্তর্ভুক্ত রয়েছে। এই নকশাটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত, যা বর্ধিত শক্তি এবং স্থায়িত্ব সরবরাহ করে।মোটর এর অনিচ্ছুকতা টর্ক তার কাঠামোর প্রবলতা থেকে উদ্ভূত হয়.

স্থায়ী চৌম্বক মোটরগুলির বৈশিষ্ট্য এবং সুবিধাঃ

উত্তেজনার উৎস থেকে মোটর দুটি বিভাগে বিভক্ত করা যেতে পারেঃ স্থায়ী চৌম্বক মোটর, এবং বৈদ্যুতিক উত্তেজনার মোটর।একটি স্থায়ী চৌম্বক মোটর একটি বৈদ্যুতিক মোটর যা একটি স্থায়ী চৌম্বক থেকে একটি উত্তেজনা চৌম্বক ক্ষেত্র উত্পাদন করে. শিল্প এবং বেসামরিক ব্যবহারের ক্ষেত্রে সর্বাধিক ব্যবহৃত তিন-ফেজ অ্যাসিনক্রোন মোটর, যেমন Y- সিরিজ, Y2- সিরিজ, YE2- সিরিজ, YX3 সিরিজ, সিরিজ YB, সিরিজ YB2 সিরিজ ইত্যাদিসব বৈদ্যুতিক উত্তেজনার মোটর অন্তর্গতENNENG মোটর পণ্যগুলি অত্যন্ত দক্ষ স্থায়ী চুম্বকীয় সিঙ্ক্রোনিক মোটর।

ঐতিহ্যগত বৈদ্যুতিক উত্তেজনা মোটর তুলনায়, স্থায়ী চুম্বক মোটর, বিশেষ করে বিরল পৃথিবী স্থায়ী চুম্বক মোটর, সহজ কাঠামো, নির্ভরযোগ্য অপারেশন, ছোট আকারের সুবিধা আছে,হালকা ওজন, ছোট ক্ষতি এবং উচ্চ দক্ষতা, এবং নমনীয় এবং বিভিন্ন আকৃতি এবং মোটর আকার।শিল্প ও কৃষি উৎপাদন, এবং দৈনন্দিন জীবন।

স্থায়ী চুম্বক সিঙ্ক্রোন মোটর নিম্নলিখিত বৈশিষ্ট্য আছেঃ

• নামমাত্র দক্ষতা সাধারণ অ্যাসিনক্রোন মোটরের তুলনায় ২% থেকে ৫% বেশি।
• লোড বৃদ্ধি সঙ্গে দক্ষতা দ্রুত বৃদ্ধি পায়। যখন লোড 25% থেকে 120% পরিসীমা মধ্যে পরিবর্তন, এটি উচ্চ দক্ষতা বজায় রাখে।উচ্চ দক্ষতা অপারেটিং পরিসীমা সাধারণ অ্যাসিনক্রোন মোটর তুলনায় অনেক বেশিহালকা লোড, পরিবর্তনশীল লোড, এবং পূর্ণ লোড সব উল্লেখযোগ্য শক্তি সঞ্চয় প্রভাব আছে;
• পাওয়ার ফ্যাক্টর ০.৯৫ এবং তার বেশি, কোন প্রতিক্রিয়াশীল ক্ষতিপূরণের প্রয়োজন নেই;
• পাওয়ার ফ্যাক্টর ব্যাপকভাবে উন্নত হয়। অ্যাসিনক্রোন মোটরগুলির তুলনায়, চলমান বর্তমান 10% এরও বেশি হ্রাস পেয়েছে। অপারেটিং বর্তমান এবং সিস্টেমের ক্ষতির হ্রাসের কারণে,প্রায় ১% শক্তি সঞ্চয় প্রভাব অর্জন করা যায়.
• নিম্ন তাপমাত্রা বৃদ্ধি, উচ্চ শক্তি ঘনত্বঃ 20K কম তিন ফেজ অ্যাসিনক্রোন মোটর তাপমাত্রা বৃদ্ধি, নকশা তাপমাত্রা বৃদ্ধি একই এবং একটি ছোট ভলিউম তৈরি করা যেতে পারে,আরো কার্যকর উপকরণ সংরক্ষণ;
• উচ্চ স্টার্ট টর্ক এবং উচ্চ ওভারলোড ক্ষমতাঃ প্রয়োজনীয়তা অনুযায়ী এটি উচ্চ স্টার্ট টর্ক (3-5 গুণ) এবং উচ্চ ওভারলোড ক্ষমতা দিয়ে ডিজাইন করা যেতে পারে;
• ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল সিস্টেম ব্যবহার করা হয়, যা গতিশীল প্রতিক্রিয়াতে ভাল এবং অ্যাসিনক্রোন মোটরগুলির চেয়ে ভাল।
• ইনস্টলেশনের মাত্রা বর্তমানে ব্যাপকভাবে ব্যবহৃত অ্যাসিনক্রোন মোটরগুলির সাথে একই, এবং নকশা এবং নির্বাচন খুব সুবিধাজনক।
• পাওয়ার ফ্যাক্টর বৃদ্ধির কারণে, পাওয়ার সাপ্লাই সিস্টেম ট্রান্সফরমারের ভিজ্যুয়াল পাওয়ার ব্যাপকভাবে হ্রাস পায়, যা ট্রান্সফরমারের পাওয়ার সাপ্লাই ক্ষমতা উন্নত করে,এবং সিস্টেম ক্যাবলের খরচও উল্লেখযোগ্যভাবে কমাতে পারে (নতুন প্রকল্প);
• নতুন প্রকল্পটি নির্মাণের সময়, সমস্ত ড্রাইভ সিস্টেম স্থায়ী চুম্বক সমন্বিত মোটর ব্যবহার করে, প্রকল্পের বিনিয়োগ মূলত অ্যাসিনক্রোন মোটর ব্যবহারের সাথে একই।এবং প্রকল্পটি চালু হওয়ার পরেও শক্তি সঞ্চয়ের সুবিধা পেতে পারে;

সাধারণ শিল্প খাতে, নিম্ন ভোল্টেজ ((380/660/1140V) উচ্চ-কার্যকারিতা অ্যাসিনক্রন মোটর প্রতিস্থাপন, সিস্টেম 5% থেকে 30% শক্তি সঞ্চয় করে,এবং উচ্চ-ভোল্টেজ ((6kV/10kV) উচ্চ-কার্যকারিতা অ্যাসিনক্রন মোটর, সিস্টেম 2% থেকে 10% সঞ্চয় করে।

প্রয়োগঃ

স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটরকে ফ্রিকোয়েন্সি কনভার্টারগুলির সাথে একত্রিত করে সেরা ওপেন লুপ স্টেপ-কম গতি নিয়ন্ত্রণ ব্যবস্থা গঠন করা যায়,যা পেট্রোকেমিক্যালের স্পিড কন্ট্রোল ট্রান্সমিশন সরঞ্জামের জন্য ব্যাপকভাবে ব্যবহৃত হয়েছে, রাসায়নিক ফাইবার, টেক্সটাইল, যন্ত্রপাতি, ইলেকট্রনিক্স, গ্লাস, রাবার, প্যাকেজিং, মুদ্রণ, কাগজ তৈরি, মুদ্রণ ও রং, ধাতুবিদ্যা এবং অন্যান্য শিল্প।

স্থায়ী চুম্বকীয় সিঙ্ক্রোন মোটরের রোটার চৌম্বকীয় সার্কিট কাঠামো আলাদা, তাই মোটরের অপারেশন বৈশিষ্ট্য এবং নিয়ন্ত্রণ ব্যবস্থাও আলাদা।রটার উপর স্থায়ী চুম্বক বিভিন্ন অবস্থানের অনুযায়ী, স্থায়ী চুম্বক সিঙ্ক্রোন মোটর প্রধানত পৃষ্ঠের টাইপ এবং অভ্যন্তর টাইপ বিভক্ত করা যেতে পারে। পৃষ্ঠের টাইপ স্থায়ী চুম্বক সিঙ্ক্রোন মোটর মধ্যে,স্থায়ী চুম্বকগুলি সাধারণত টাইলের আকারে থাকে এবং রটরের কোরটির বাইরের পৃষ্ঠের উপর অবস্থিতএই মোটরের গুরুত্বপূর্ণ বৈশিষ্ট্য হল যে, সরল এবং অর্টোগোনাল অক্ষের প্রধান ইন্ডাক্ট্যান্স সমান; অভ্যন্তরীণ স্থায়ী চৌম্বকটি রোটারের ভিতরে অবস্থিত,এবং স্থায়ী চুম্বক বাইরের পৃষ্ঠ এবং stator কোর অভ্যন্তরীণ বৃত্তের মধ্যে ferromagnetic উপাদান তৈরি একটি মেরু টুকরা আছে, যা স্থায়ী চুম্বক রক্ষা করতে পারে। এই স্থায়ী চুম্বক মোটর গুরুত্বপূর্ণ বৈশিষ্ট্য যে সরল এবং বর্গাকার অক্ষ প্রধান inductances সমান নয়। অতএব,এই দুটি মোটরের পারফরম্যান্স ভিন্ন.
