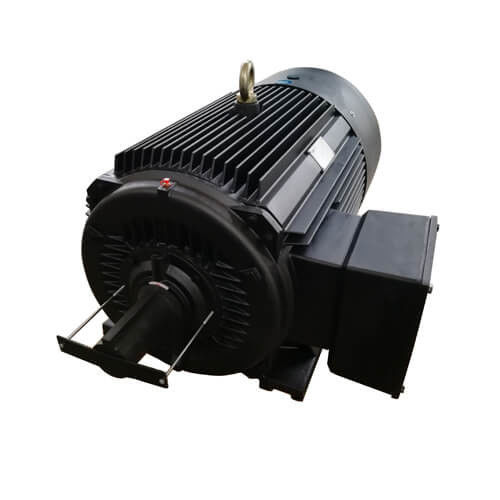

উচ্চ দক্ষতা পরিবর্তনশীল গতি স্থায়ী চৌম্বক মোটর আইপিএম এসপিএম

বিরল-পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির সুবিধা

উচ্চ দক্ষতাঃ অ্যাসিনক্রোন মোটরের দক্ষতা বক্ররেখা সাধারণত নামমাত্র লোডের 60% এর নিচে দ্রুত পড়ে এবং হালকা লোডে দক্ষতা খুব কম।বিরল পৃথিবী স্থায়ী চুম্বক মোটর দক্ষতা বক্ররেখা উচ্চ এবং সমতল, এবং এটি নামমাত্র লোডের 20% ~ 120% এ উচ্চ দক্ষতা অঞ্চলে রয়েছে।

উচ্চ ক্ষমতা ফ্যাক্টরঃ বিরল পৃথিবীর স্থায়ী চুম্বকীয় সিঙ্ক্রোন মোটরের শক্তি ফ্যাক্টরের পরিমাপ মান 1 এর সীমা মানের কাছাকাছি।0পাওয়ার ফ্যাক্টর বক্ররেখাটি দক্ষতা বক্ররেখার মতোই উচ্চ এবং সমতল। পাওয়ার ফ্যাক্টরটি উচ্চ।নিম্ন ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রয়োজন হয় না এবং শক্তি বিতরণ সিস্টেমের ক্ষমতা সম্পূর্ণরূপে ব্যবহার করা হয়.

স্ট্যাটার বর্তমান ছোটঃ রটারের কোনও উত্তেজনার বর্তমান নেই, প্রতিক্রিয়াশীল শক্তি হ্রাস পেয়েছে এবং স্ট্যাটার বর্তমান উল্লেখযোগ্যভাবে হ্রাস পেয়েছে। একই ক্ষমতার অ্যাসিনক্রোন মোটরের তুলনায়,স্ট্যাটার বর্তমানের মান 30% থেকে 50% হ্রাস করা যেতে পারে। একই সময়ে, কারণ স্ট্যাটার বর্তমান ব্যাপকভাবে হ্রাস করা হয়, মোটর তাপমাত্রা বৃদ্ধি হ্রাস করা হয়,এবং ভারবহন চর্বি এবং ভারবহন জীবন বাড়ানো হয়.

উচ্চ আউট-অফ-স্টেপ টর্ক এবং টান-ইন টর্কঃ বিরল পৃথিবীর স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটর উচ্চ আউট-অফ-স্টেপ টর্ক এবং টান-ইন টর্ক আছে,যা মোটর উচ্চতর লোড ক্ষমতা আছে এবং মসৃণভাবে সিঙ্ক্রোনাইজেশন মধ্যে টানা যাবে.

বিরল-পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির অসুবিধা

উচ্চ খরচঃ একই স্পেসিফিকেশনের অ্যাসিনক্রোন মোটরের তুলনায়, স্ট্যাটর এবং রোটারের মধ্যে বায়ু ফাঁক ছোট, এবং প্রতিটি উপাদানগুলির প্রক্রিয়াকরণের নির্ভুলতা উচ্চ;রটার কাঠামো আরো জটিল এবং বিরল পৃথিবী চৌম্বকীয় ইস্পাত উপাদান দাম উচ্চঅতএব, মোটর উত্পাদন খরচ উচ্চ, যা অ্যাসিনক্রোন মোটর জন্য প্রায় 2 বার সাধারণ।

পূর্ণ শক্তিতে শুরুতে বড় প্রভাবঃ যখন পূর্ণ চাপে শুরু হয়, তখন সিঙ্ক্রোনাইজড গতি খুব কম সময়ে আঁকা যেতে পারে। যান্ত্রিক শক বড়।স্টার্ট বর্তমান নামমাত্র বর্তমানের 10 গুণ বেশিপাওয়ার সাপ্লাই সিস্টেমের উপর প্রভাব বড়, যা পাওয়ার সাপ্লাই সিস্টেমের একটি বড় ক্ষমতা প্রয়োজন।

বিরল-পৃথিবী চৌম্বক ইস্পাত সহজেই demagnetizes হয়ঃ যখন স্থায়ী চৌম্বক উপাদান কম্পন, উচ্চ তাপমাত্রা, এবং overload বর্তমান সাপেক্ষে হয়, তার চৌম্বকীয় permeability হ্রাস হতে পারে,অথবা demagnetization ঘটনা ঘটে, যা স্থায়ী চুম্বক মোটরের কর্মক্ষমতা হ্রাস করে।

পিএম মোটর কাঠামো
পিএম মোটর কাঠামো দুটি বিভাগে বিভক্ত করা যেতে পারেঃ অভ্যন্তরীণ এবং পৃষ্ঠতল। প্রতিটি বিভাগের বিভাগের উপসেট রয়েছে।একটি পৃষ্ঠের পিএম মোটর তার চুম্বকগুলিকে রোটারের পৃষ্ঠের উপর বা সন্নিবেশ করতে পারেএকটি অভ্যন্তরীণ স্থায়ী চৌম্বক মোটর অবস্থান এবং নকশা ব্যাপকভাবে পরিবর্তিত হতে পারে।আইপিএম মোটর এর চুম্বক একটি বড় ব্লক হিসাবে সন্নিবেশ করা যেতে পারে বা তারা কোর কাছাকাছি আসা হিসাবে স্টেগার করাআরেকটি পদ্ধতি হল তাদের একটি স্পাইক প্যাটার্নের মধ্যে এম্বেড করা।

লোডের সাথে পিএম মোটর ইন্ডাক্ট্যান্সের পরিবর্তন
লোহার টর্চ তৈরি করতে কেবলমাত্র একটি নির্দিষ্ট পরিমাণ ফ্লাক্সকে একত্রিত করা যেতে পারে। শেষ পর্যন্ত, লোহা পরিপূর্ণ হবে এবং ফ্লাক্সকে আর একত্রিত করার অনুমতি দেবে না।ফলাফল একটি ফ্লাক্স ক্ষেত্র দ্বারা গৃহীত পথের inductance একটি হ্রাসএকটি পিএম মেশিনে, লোড বর্তমানের বৃদ্ধিতে ডি-অক্ষ এবং কিউ-অক্ষের ইন্ডাক্ট্যান্স মান হ্রাস পাবে।

একটি এসপিএম মোটরের ডি এবং কিউ-অক্ষের ইন্ডাক্ট্যান্সগুলি প্রায় অভিন্ন। কারণ চৌম্বকটি রোটারের বাইরে, কিউ-অক্ষের ইন্ডাক্ট্যান্স ডি-অক্ষের ইন্ডাক্ট্যান্সের সাথে একই হারে হ্রাস পাবে।কিন্তু, একটি আইপিএম মোটরের ইন্ডাক্ট্যান্স ভিন্নভাবে হ্রাস পাবে। আবার, ডি-অক্ষের ইন্ডাক্ট্যান্স স্বাভাবিকভাবেই কম কারণ চৌম্বকটি ফ্লাক্স পথের মধ্যে রয়েছে এবং একটি ইন্ডাক্টিভ বৈশিষ্ট্য তৈরি করে না। অতএব,ডি-অক্সিসে কম লোহা থাকে, যার ফলে q-অক্সিসের তুলনায় ফ্লাক্সের উল্লেখযোগ্যভাবে কম হ্রাস ঘটে।

পিএম মোটরগুলির ফ্লাক্স দুর্বলকরণ / তীব্রকরণ
একটি স্থায়ী চৌম্বক মোটরের ফ্লাক্স চৌম্বক দ্বারা উত্পাদিত হয়। ফ্লাক্স ক্ষেত্র একটি নির্দিষ্ট পথ অনুসরণ করে, যা বাড়ানো বা বিরোধিতা করা যেতে পারে।বৃদ্ধি বা প্রবাহ ক্ষেত্র তীব্রতর মোটর সাময়িকভাবে টর্ক উৎপাদন বৃদ্ধি করতে পারবেন. ফ্লাক্স ফিল্ডের বিপরীতে মোটরের বিদ্যমান চৌম্বক ক্ষেত্রকে অস্বীকার করবে। হ্রাসকৃত চৌম্বক ক্ষেত্র টর্ক উত্পাদনকে সীমাবদ্ধ করবে, তবে ব্যাক-ইএমএফ ভোল্টেজ হ্রাস করবে।হ্রাস ব্যাক-ইএমএফ ভোল্টেজ উচ্চ আউটপুট গতিতে কাজ করতে মোটর ঠেলে ভোল্টেজ মুক্তউভয় ধরনের অপারেশনের জন্য অতিরিক্ত মোটর বর্তমানের প্রয়োজন হয়। মোটর নিয়ামক দ্বারা সরবরাহিত ডি-অক্ষ জুড়ে মোটর বর্তমানের দিকটি পছন্দসই প্রভাব নির্ধারণ করে।

আইপিএম (অভ্যন্তরীণ স্থায়ী চৌম্বক) মোটরের কাঠামো

একটি প্রচলিত এসপিএম (পৃষ্ঠস্থ স্থায়ী চৌম্বক) মোটরের এমন একটি কাঠামো রয়েছে যেখানে একটি স্থায়ী চৌম্বক রোটারের পৃষ্ঠের সাথে সংযুক্ত থাকে। এটি কেবল চৌম্বক থেকে চৌম্বকীয় টর্ক ব্যবহার করে। অন্যদিকে,আইপিএম মোটর একটি স্থায়ী চুম্বক নিজেই ঘূর্ণক মধ্যে এমবেডিং দ্বারা চৌম্বকীয় টর্ক ছাড়াও চৌম্বকীয় প্রতিরোধের মাধ্যমে অনিচ্ছুকতা ব্যবহার করে.

এসপিএম.আইপিএম মোটর রোটারের কাঠামো

আইপিএম (অভ্যন্তরীণ স্থায়ী চৌম্বক) মোটর বৈশিষ্ট্য

উচ্চ টর্ক এবং উচ্চ দক্ষতা
উচ্চ টর্ক এবং উচ্চ আউটপুট চৌম্বকীয় টর্চের পাশাপাশি অনিচ্ছুক টর্ক ব্যবহার করে অর্জন করা হয়।

শক্তি সঞ্চয় অপারেশন
এটি প্রচলিত এসপিএম মোটরের তুলনায় ৩০% কম শক্তি খরচ করে।

উচ্চ গতির ঘূর্ণন
এটি ভেক্টর নিয়ন্ত্রণ ব্যবহার করে দুটি ধরণের টর্ক নিয়ন্ত্রণ করে উচ্চ-গতির মোটর ঘূর্ণনকে সাড়া দিতে পারে।

নিরাপত্তা
যেহেতু স্থায়ী চুম্বকটি এমবেডেড রয়েছে, তাই যান্ত্রিক সুরক্ষা উন্নত হয় কারণ এসপিএমের বিপরীতে, কেন্দ্রীয় শক্তির কারণে চুম্বকটি পৃথক হবে না।

ভেক্টর কন্ট্রোল বৈশিষ্ট্যঃ

যখন একটি প্রচলিত সিস্টেম (120 ডিগ্রি পরিবাহী সিস্টেম) একটি বর্গাকার তরঙ্গ হিসাবে মোটর মধ্যে বর্তমান ছাপানো আছে,একটি ভেক্টর কন্ট্রোল ভোল্টেজ ছাপায় যা রটারের অবস্থানের দিকে একটি সাইন তরঙ্গে পরিণত হয় (ম্যাগনেট কোণ), তাই এটি মোটর বর্তমান নিয়ন্ত্রণ করা সম্ভব হয়ে ওঠে।

প্রয়োগঃ

টেক্সটাইল শিল্প:

টেক্সটাইল শিল্পে ব্যবহৃত হলে স্থায়ী চুম্বকীয় সিঙ্ক্রোনাস মোটর (পিএমএসএম) ইন্ডাকশন মোটরগুলির তুলনায় বেশ কয়েকটি সুবিধা প্রদান করে। পিএমএসএম দ্রুত প্রতিক্রিয়া সময় সরবরাহ করে,টেক্সটাইল উৎপাদনে প্রয়োজনীয় দ্রুত প্রক্রিয়া পরিবর্তন পূরণ করতে সক্ষম করেএর উচ্চ নিয়ন্ত্রণ নির্ভুলতা এবং চমৎকার অবস্থান ক্ষমতা উচ্চ নির্ভুলতা টেক্সটাইল প্রক্রিয়াকরণের চাহিদা পূরণ করতে সক্ষম।টেক্সটাইল যন্ত্রপাতি চালানোর ক্ষেত্রে স্থায়ী চুম্বকযুক্ত সিঙ্ক্রোন মোটরগুলির দক্ষতা বেশি এবং শক্তি সঞ্চয় করা যায়.

খনির কাজ:

খনি শিল্পে, পিএমএসএমগুলি ইন্ডাকশন মোটরগুলির তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে। পিএমএসএমগুলির শক্তিশালী নকশাটি কম্পন, কঠোর পরিবেশ,আর ভারী বোঝা ।স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটর উচ্চ টর্ক ঘনত্ব এবং পরিবর্তনশীল গতি অপারেশন ক্ষমতা আছে,তাদের খনির সরঞ্জামগুলির জন্য আদর্শ করে তোলে যা ঘন ঘন শুরু এবং বন্ধের প্রয়োজন এবং অপারেটিং প্রয়োজনীয়তা পরিবর্তন করে.

তেল শিল্প:

স্থায়ী চুম্বকীয় সিঙ্ক্রোনিক মোটর (পিএমএসএম) পেট্রোলিয়াম শিল্পে ব্যবহৃত হলে উল্লেখযোগ্য সুবিধা প্রদান করে। তাদের উচ্চ শক্তি ফ্যাক্টর গ্রিডে হারমোনিক দূষণ হ্রাস করে,ইন্ডাকশন মোটরগুলির সাথে সম্মুখীন সাধারণ সমস্যাগুলি সমাধান করা. পিএমএসএম উচ্চ টর্ক এবং সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে, এটি সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ এবং চাপ নিয়ন্ত্রণ প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে।এর কমপ্যাক্ট আকার এবং হালকা ওজন নকশা পেট্রোলিয়াম শিল্পে স্থান সীমাবদ্ধ ইনস্টলেশনের জন্য এটি আদর্শ করে তোলে.

সংক্ষেপে, বিভিন্ন শিল্পে মোটরগুলির প্রয়োগ দক্ষ এবং নির্ভরযোগ্য অপারেশন অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। যদিও ইন্ডাকশন মোটরগুলি ব্যাপকভাবে ব্যবহৃত হয়,তাদের কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রভাবিত করতে পারে যে সীমাবদ্ধতা আছেযাইহোক, স্থায়ী চৌম্বক সিঙ্ক্রোন মোটর (পিএমএসএম) বিভিন্ন সুবিধা প্রদান করে যা খনির এবং পেট্রোলিয়ামের মতো শিল্পে ইনডাকশন মোটরগুলির একটি ভাল বিকল্প করে তোলে।পিএমএসএমের সুবিধা হল দ্রুত প্রতিক্রিয়া সময়, উচ্চতর নিয়ন্ত্রণ নির্ভুলতা, উচ্চতর দক্ষতা, এবং উচ্চতর টর্ক ঘনত্ব।এই সুবিধাগুলি পিএমএসএমকে একটি মূল্যবান সমাধান করে তোলে যা অপারেটিং খরচ হ্রাস করার সময় সামগ্রিক প্রক্রিয়া এবং উৎপাদন দক্ষতা উন্নত করেনির্দিষ্ট প্রয়োজনীয়তা এবং পরিবেশগত অবস্থার উপর ভিত্তি করে উপযুক্ত মোটর প্রকার এবং নিয়ন্ত্রণ কৌশল নির্বাচন করা বাস্তব বিশ্বের অ্যাপ্লিকেশনগুলিতে সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ।সামগ্রিক, স্থায়ী চুম্বকীয় সিঙ্ক্রোনিক মোটরগুলির প্রয়োগ অনেক শিল্পের জন্য উল্লেখযোগ্য প্রযুক্তিগত অগ্রগতি এবং উজ্জ্বল ভবিষ্যতের প্রতিনিধিত্ব করে।
