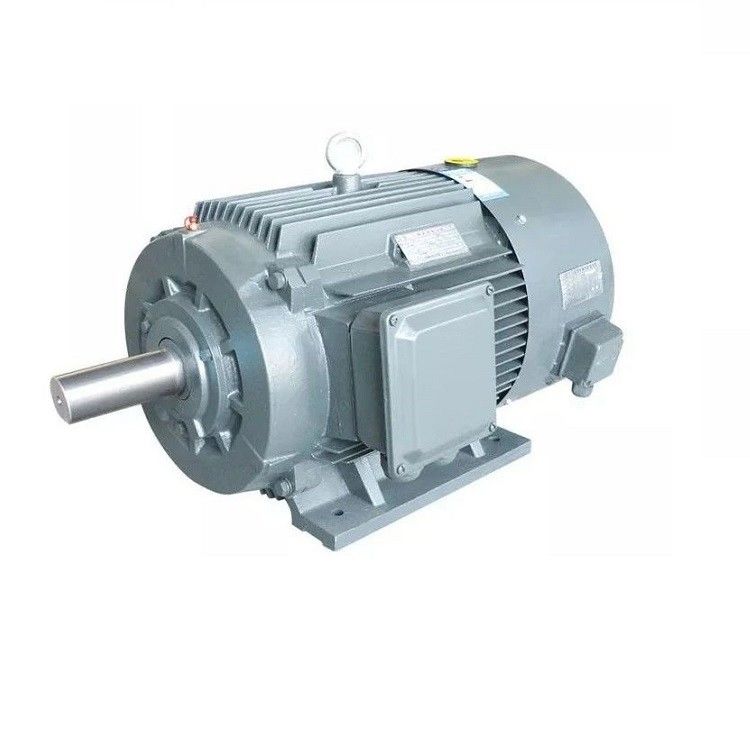

উচ্চ দক্ষতা স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর IP54 উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব

সুবিধা

স্থায়ী চুম্বক সিঙ্ক্রোন মোটরের সুবিধাগুলির মধ্যে রয়েছেঃ

যে কোন গতিতে উচ্চতর দক্ষতা প্রদান করে

বিভিন্ন প্যাকেজে ছোট আকারে পাওয়া যায়

রক্ষণাবেক্ষণ এবং ইনস্টলেশন একটি আনয়ন মোটর তুলনায় অনেক সহজ

নিম্ন গতিতে পূর্ণ টর্ক বজায় রাখতে সক্ষম

উচ্চ দক্ষতা এবং নির্ভরযোগ্যতা

মসৃণ টর্ক এবং গতিশীল কর্মক্ষমতা দেয়

অসুবিধা

স্থায়ী চুম্বক সিঙ্ক্রোনিক মোটরগুলির অসুবিধা হলঃ

এই ধরনের মোটর ইন্ডাকশন মোটর তুলনায় খুব ব্যয়বহুল

শুরু করা কিছুটা কঠিন কারণ এগুলো স্বয়ংক্রিয়ভাবে শুরু হওয়া মোটর নয়।

ইএমএফ এবং টর্ক সমীকরণঃ

একটি সিঙ্ক্রোন মেশিনে, প্রতি ধাপে প্ররোচিত গড় EMF ডাইনামিক ইন্ডাক্ট EMF বলা হয় একটি সিঙ্ক্রোন মোটর, প্রতিটি কন্ডাক্টর প্রতি ঘূর্ণন দ্বারা কাটা প্রবাহ Pφ ওয়েবার হয়

তারপর এক ঘূর্ণন সম্পন্ন করতে সময় লাগে 60/N সেকেন্ড

প্রতি কন্ডাক্টর দ্বারা প্ররোচিত গড় EMF ব্যবহার করে গণনা করা যেতে পারে

(PφN / 60) x Zph = (PφN / 60) x 2Tph

যেখানে Tph = Zph / 2

অতএব, প্রতি ধাপে গড় EMF হল,

= 4 x φ x Tph x PN/120 = 4φfTph

যেখানে Tph = ধাপে ধারাবাহিকভাবে সংযুক্ত ঘূর্ণন সংখ্যা

φ = ফ্লাক্স/পোল ওয়েবার

P= নং.

F= হার্টজে ফ্রিকোয়েন্সি

Zph= no. of conductors connected in series per phase. = Zph/3 ধাপে ধাপে সংযুক্ত কন্ডাক্টরদের সংখ্যা = Zph/3

ইএমএফ সমীকরণটি স্ট্যাটরের কয়েল এবং কন্ডাক্টরগুলির উপর নির্ভর করে। এই মোটরের জন্য, বিতরণ ফ্যাক্টর কেডি এবং পিচ ফ্যাক্টর কেপিও বিবেচনা করা হয়।

সুতরাং, E = 4 x φ x f x Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোন মোটরের টর্ক সমীকরণ দেওয়া হয়,

T = (3 x Eph x Iph x sinβ) / ωm

পৃষ্ঠ-মাউন্ট করা PMSM

এই কাঠামোতে, চৌম্বকটি রোটারের পৃষ্ঠের উপর মাউন্ট করা হয়। এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, কারণ এটি শক্ত নয়।এটি একটি অভিন্ন বায়ু ফাঁক প্রদান করে কারণ স্থায়ী চুম্বক এবং বায়ু ফাঁক এর permeability একই. কোন অনিচ্ছুক টর্ক, উচ্চ গতিশীল কর্মক্ষমতা, এবং রোবোটিক্স এবং টুল ড্রাইভ মত উচ্চ গতির ডিভাইসের জন্য উপযুক্ত।

কবরপ্রাপ্ত PMSM বা অভ্যন্তরীণ PMSM

এই ধরণের নির্মাণে, স্থায়ী চৌম্বকটি নীচের চিত্রটিতে দেখানো হয়েছে। এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত এবং শক্তিশালী হয়।অনিচ্ছাকৃত টর্ক মোটর এর প্রবলতা কারণে.
