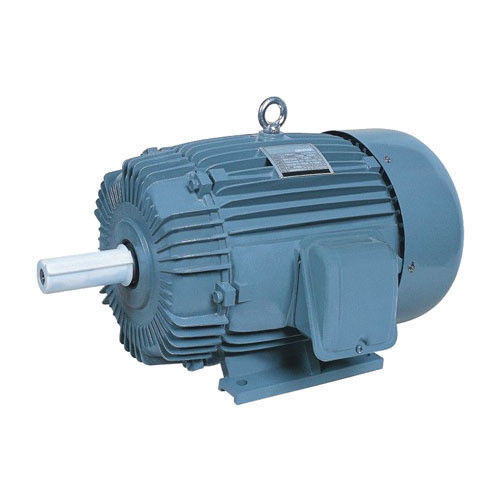

উচ্চ দক্ষতা স্থায়ী চুম্বক মোটর PMAC IP54 পরিবেশগতভাবে বন্ধুত্বপূর্ণ

PMACM-এর সংজ্ঞায়িত বৈশিষ্ট্য - তাদের রটারের মধ্যে স্থায়ী চুম্বকগুলি - স্টেটর উইন্ডিংগুলির ঘূর্ণায়মান চৌম্বক ক্ষেত্র (RMF) দ্বারা কাজ করা হয় এবং ঘূর্ণন গতিতে বিতাড়িত হয়।এটি অন্যান্য রটার থেকে একটি বিচ্যুতি, যেখানে চৌম্বকীয় বল অবশ্যই রটার হাউজিং-এ প্ররোচিত বা উৎপন্ন হতে হবে, যাতে আরও কারেন্টের প্রয়োজন হয়।এর মানে হল যে পিএমএসিএমগুলি সাধারণত ইন্ডাকশন মোটরগুলির চেয়ে বেশি দক্ষ, কারণ রটারের চৌম্বক ক্ষেত্র স্থায়ী এবং এটির উত্পাদনের জন্য ব্যবহার করার জন্য শক্তির উত্সের প্রয়োজন হয় না।এর অর্থ এই যে তাদের পরিচালনা করার জন্য একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি, বা পিএম ড্রাইভ) প্রয়োজন, যা একটি নিয়ন্ত্রণ ব্যবস্থা যা এই মোটর দ্বারা উত্পাদিত টর্ককে মসৃণ করে।রটার ঘূর্ণনের নির্দিষ্ট পর্যায়ে স্টেটর উইন্ডিংগুলিতে কারেন্ট চালু এবং বন্ধ করার মাধ্যমে, পিএম ড্রাইভ একই সাথে টর্ক এবং কারেন্ট নিয়ন্ত্রণ করে এবং রটার অবস্থান গণনা করতে এই ডেটা ব্যবহার করে এবং সেইজন্য শ্যাফ্ট আউটপুটের গতি।তারা সিঙ্ক্রোনাস মেশিন, কারণ তাদের ঘূর্ণন গতি RMF এর গতির সাথে মেলে।এই মেশিনগুলি তুলনামূলকভাবে নতুন এবং এখনও অপ্টিমাইজ করা হচ্ছে, তাই যে কোনও একটি PMACM-এর নির্দিষ্ট অপারেশন আপাতত প্রতিটি ডিজাইনের জন্য অপরিহার্যভাবে অনন্য।

EMF এবং টর্ক সমীকরণ

একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার

তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড

কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

যেখানে Tph = Zph/2

অতএব, প্রতি ফেজ গড় EMF হল,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির

ϕ = ওয়েবারে ফ্লাক্স/পোল

পি = না।খুঁটির

F= Hz এ ফ্রিকোয়েন্সি

Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3

EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।

তাই, E = 4 x ϕ xfx Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,

T = (3 x Eph x Iph x sinβ) / ωm

কেন স্থায়ী চুম্বক এসি মোটর চয়ন?

স্থায়ী চুম্বক AC (PMAC) মোটর অন্যান্য ধরনের মোটরের তুলনায় বেশ কিছু সুবিধা দেয়, যার মধ্যে রয়েছে:

উচ্চ দক্ষতা: PMAC মোটরগুলি রটার কপারের ক্ষয়ক্ষতির অনুপস্থিতির কারণে এবং কম বায়ুচলাচলের ক্ষয়ক্ষতির কারণে অত্যন্ত দক্ষ।তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।

উচ্চ শক্তির ঘনত্ব: PMAC মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চ শক্তির ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের প্রতি ইউনিটে আরও বেশি শক্তি উত্পাদন করতে পারে।এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।

উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: PMAC মোটর একটি উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার মানে তারা আকার এবং ওজন প্রতি ইউনিট আরো টর্ক উত্পাদন করতে পারে.এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।

হ্রাসকৃত রক্ষণাবেক্ষণ: যেহেতু PMAC মোটরগুলিতে কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য মোটর ধরণের তুলনায় দীর্ঘকাল থাকে।

উন্নত নিয়ন্ত্রণ: PMAC মোটরগুলির অন্যান্য মোটর প্রকারের তুলনায় ভাল গতি এবং টর্ক নিয়ন্ত্রণ রয়েছে, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণ: PMAC মোটরগুলি অন্যান্য মোটর ধরণের তুলনায় বেশি পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল আর্থ ধাতু ব্যবহার করে, যা পুনর্ব্যবহার করা সহজ এবং অন্যান্য মোটর ধরণের তুলনায় কম বর্জ্য উত্পাদন করে।

সামগ্রিকভাবে, PMAC মোটরগুলির সুবিধাগুলি বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি চমৎকার পছন্দ করে তোলে।

অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর: সর্বোচ্চ শক্তি দক্ষতা

অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (IPMSM) হল ট্র্যাকশন অ্যাপ্লিকেশনের জন্য আদর্শ মোটর যেখানে সর্বাধিক টর্ক সর্বাধিক গতিতে ঘটে না।উচ্চ গতিশীলতা এবং ওভারলোড ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে এই ধরনের মোটর ব্যবহার করা হয়।এবং আপনি যদি IE4 এবং IE5 পরিসরে ফ্যান বা পাম্প পরিচালনা করতে চান তবে এটি নিখুঁত পছন্দ।উচ্চ ক্রয় খরচ সাধারণত রান টাইমে শক্তি সঞ্চয়ের মাধ্যমে পুনরুদ্ধার করা হয়, যদি আপনি এটি সঠিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের সাথে পরিচালনা করেন।

আমাদের মোটর-মাউন্ট করা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভগুলি MTPA (সর্বোচ্চ টর্ক প্রতি অ্যাম্পিয়ার) এর উপর ভিত্তি করে একটি সমন্বিত নিয়ন্ত্রণ কৌশল ব্যবহার করে।এটি আপনাকে সর্বোচ্চ শক্তি দক্ষতার সাথে আপনার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর পরিচালনা করতে দেয়।200% এর ওভারলোড, চমৎকার স্টার্টিং টর্ক, এবং বর্ধিত গতি নিয়ন্ত্রণ পরিসীমা আপনাকে মোটর রেটিংকে পুরোপুরি কাজে লাগাতে দেয়।খরচ দ্রুত পুনরুদ্ধার এবং সবচেয়ে দক্ষ নিয়ন্ত্রণ প্রক্রিয়ার জন্য.

ক্লাসিক সার্ভো অ্যাপ্লিকেশনের জন্য বাহ্যিক চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর

বাহ্যিক চুম্বক (SPMSM) সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর হল আদর্শ মোটর যখন আপনার উচ্চ ওভারলোড এবং দ্রুত ত্বরণের প্রয়োজন হয়, উদাহরণস্বরূপ ক্লাসিক সার্ভো অ্যাপ্লিকেশনগুলিতে।দীর্ঘায়িত নকশার ফলে কম ভরের জড়তা হয় এবং এটি সর্বোত্তমভাবে ইনস্টল করা যায়।যাইহোক, SPMSM এবং পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সমন্বিত সিস্টেমের একটি অসুবিধা হল এর সাথে সম্পর্কিত খরচ, কারণ ব্যয়বহুল প্লাগ প্রযুক্তি এবং উচ্চ-মানের এনকোডার প্রায়শই ব্যবহৃত হয়।

অ্যাপ্লিকেশন:

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলিকে ফ্রিকোয়েন্সি কনভার্টারগুলির সাথে একত্রিত করে সর্বোত্তম ওপেন-লুপ স্টেপ-লেস স্পিড কন্ট্রোল সিস্টেম তৈরি করা যেতে পারে, যা পেট্রোকেমিক্যাল, রাসায়নিক ফাইবার, টেক্সটাইল, যন্ত্রপাতি, ইলেকট্রনিক্স, গ্লাস, রাবার, স্পীড কন্ট্রোল ট্রান্সমিশন সরঞ্জামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়েছে। প্যাকেজিং, মুদ্রণ, কাগজ তৈরি, মুদ্রণ এবং রঞ্জনবিদ্যা, ধাতুবিদ্যা এবং অন্যান্য শিল্প।

সেলফ সেন্সিং বনাম ক্লোজড-লুপ অপারেশন

ড্রাইভ প্রযুক্তির সাম্প্রতিক অগ্রগতি স্ট্যান্ডার্ড এসি ড্রাইভগুলিকে "স্ব-সনাক্ত" করতে এবং মোটর চুম্বকের অবস্থান ট্র্যাক করতে দেয়।একটি বন্ধ-লুপ সিস্টেম সাধারণত কর্মক্ষমতা অপ্টিমাইজ করতে z-পালস চ্যানেল ব্যবহার করে।নির্দিষ্ট রুটিনের মাধ্যমে, ড্রাইভ A/B চ্যানেল ট্র্যাক করে এবং z-চ্যানেলের ত্রুটি সংশোধন করে মোটর চুম্বকের সঠিক অবস্থান জানে।চুম্বকের সঠিক অবস্থান জানা সর্বোত্তম কার্যক্ষমতার ফলে সর্বোত্তম টর্ক উৎপাদনের অনুমতি দেয়।

PM মোটরগুলির ফ্লাক্স দুর্বল / তীব্র হচ্ছে

একটি স্থায়ী চুম্বক মোটর মধ্যে ফ্লাক্স চুম্বক দ্বারা উত্পন্ন হয়.ফ্লাক্স ক্ষেত্রটি একটি নির্দিষ্ট পথ অনুসরণ করে, যা বাড়ানো বা বিরোধিতা করা যেতে পারে।ফ্লাক্স ফিল্ডকে বুস্ট করা বা তীব্র করা মোটরকে সাময়িকভাবে টর্ক উৎপাদন বাড়াতে দেয়।ফ্লাক্স ক্ষেত্রের বিরোধিতা মোটরের বিদ্যমান চুম্বক ক্ষেত্রকে অস্বীকার করবে।হ্রাসকৃত চুম্বক ক্ষেত্র ঘূর্ণন সঁচারক বল উৎপাদন সীমিত করবে, কিন্তু ব্যাক-ইএমএফ ভোল্টেজ কমিয়ে দেবে।হ্রাসকৃত ব্যাক-ইএমএফ ভোল্টেজ উচ্চতর আউটপুট গতিতে কাজ করার জন্য মোটরকে ধাক্কা দেওয়ার জন্য ভোল্টেজকে মুক্ত করে।উভয় ধরনের অপারেশন অতিরিক্ত মোটর বর্তমান প্রয়োজন.মোটর কন্ট্রোলার দ্বারা প্রদত্ত ডি-অক্ষ জুড়ে মোটর কারেন্টের দিক, পছন্দসই প্রভাব নির্ধারণ করে।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর নিম্নলিখিত বৈশিষ্ট্য আছে:

1. রেটেড দক্ষতা স্বাভাবিক অ্যাসিঙ্ক্রোনাস মোটর থেকে 2% থেকে 5% বেশি;

2. লোড বৃদ্ধির সাথে দক্ষতা দ্রুত বৃদ্ধি পায়।যখন লোড 25% থেকে 120% এর মধ্যে পরিবর্তিত হয়, তখন এটি উচ্চ দক্ষতা বজায় রাখে।উচ্চ-দক্ষতা অপারেটিং পরিসীমা সাধারণ অ্যাসিঙ্ক্রোনাস মোটরগুলির তুলনায় অনেক বেশি।হাল্কা-লোড, পরিবর্তনশীল-লোড এবং পূর্ণ-লোডের উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব রয়েছে;

3. পাওয়ার ফ্যাক্টর 0.95 এবং তার উপরে, কোন প্রতিক্রিয়াশীল ক্ষতিপূরণের প্রয়োজন নেই;

4. পাওয়ার ফ্যাক্টর ব্যাপকভাবে উন্নত হয়।অ্যাসিঙ্ক্রোনাস মোটরগুলির সাথে তুলনা করে, চলমান বর্তমান 10% এরও বেশি হ্রাস পেয়েছে।অপারেটিং কারেন্ট এবং সিস্টেম লস হ্রাসের কারণে, প্রায় 1% শক্তি-সাশ্রয়ী প্রভাব অর্জন করা যেতে পারে।

5. নিম্ন-তাপমাত্রা বৃদ্ধি, উচ্চ শক্তি ঘনত্ব: তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর তাপমাত্রা বৃদ্ধির চেয়ে 20K কম, ডিজাইনের তাপমাত্রা বৃদ্ধি একই এবং আরও কার্যকর উপকরণ সংরক্ষণ করে একটি ছোট আয়তনে তৈরি করা যেতে পারে;

6. উচ্চ শুরু ঘূর্ণন সঁচারক বল এবং উচ্চ ওভারলোড ক্ষমতা: প্রয়োজনীয়তা অনুযায়ী, এটি উচ্চ শুরু টর্ক (3-5 বার) এবং উচ্চ ওভারলোড ক্ষমতা সঙ্গে ডিজাইন করা যেতে পারে;

7. পরিবর্তনশীল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল সিস্টেম ব্যবহার করা হয়, যা গতিশীল প্রতিক্রিয়াতে ভাল এবং অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে ভাল।

8. ইনস্টলেশনের মাত্রাগুলি বর্তমানে ব্যাপকভাবে ব্যবহৃত অ্যাসিঙ্ক্রোনাস মোটরগুলির মতোই, এবং নকশা এবং নির্বাচন খুবই সুবিধাজনক৷

9. পাওয়ার ফ্যাক্টর বৃদ্ধির কারণে, পাওয়ার সাপ্লাই সিস্টেম ট্রান্সফরমারের চাক্ষুষ শক্তি ব্যাপকভাবে হ্রাস পেয়েছে, যা ট্রান্সফরমারের পাওয়ার সাপ্লাই ক্ষমতাকে উন্নত করে এবং সিস্টেম ক্যাবলের (নতুন প্রকল্প) খরচও অনেক কমিয়ে দিতে পারে;

10. যখন নতুন প্রকল্প নির্মিত হয়, তখন সমস্ত ড্রাইভ সিস্টেম স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ব্যবহার করে, প্রকল্পের বিনিয়োগ মূলত অ্যাসিঙ্ক্রোনাস মোটরগুলির ব্যবহারের মতোই হয় এবং প্রকল্পটি চালু হওয়ার পরে প্রকল্পটি শক্তি-সাশ্রয়ী সুবিধা পেতে পারে। অপারেশন;

সাধারণ শিল্প খাতে, কম-ভোল্টেজ (380/660/1140V) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটরগুলির প্রতিস্থাপন, সিস্টেমটি 5% থেকে 30% শক্তি সঞ্চয় করে এবং উচ্চ-ভোল্টেজ (6kV/10kV) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটর , সিস্টেম 2% থেকে 10% সাশ্রয় করে।
