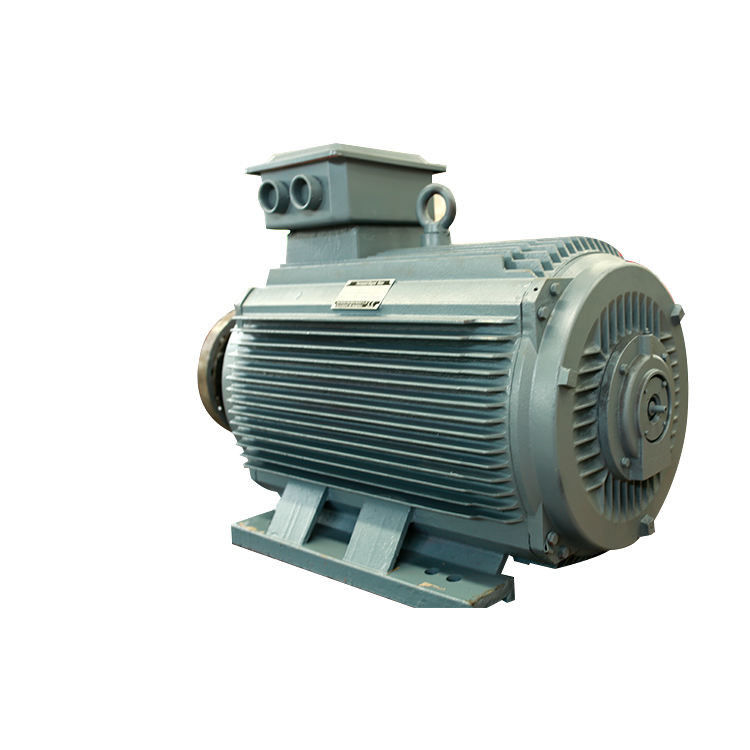

সাধারণ কাঠামো নিওডিয়ামিয়াম স্থায়ী চুম্বক মোটর PMM 5.5kw-3000kw

কেন স্থায়ী চুম্বক এসি মোটর চয়ন?

স্থায়ী চুম্বক AC (PMAC) মোটর অন্যান্য ধরনের মোটরের তুলনায় বেশ কিছু সুবিধা দেয়, যার মধ্যে রয়েছে:

উচ্চ দক্ষতা: PMAC মোটরগুলি রটার কপারের ক্ষয়ক্ষতির অনুপস্থিতির কারণে এবং কম বায়ুচলাচলের ক্ষয়ক্ষতির কারণে অত্যন্ত দক্ষ।তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।

উচ্চ শক্তির ঘনত্ব: PMAC মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চ শক্তির ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের প্রতি ইউনিটে আরও বেশি শক্তি উত্পাদন করতে পারে।এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।

উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: PMAC মোটর একটি উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার মানে তারা আকার এবং ওজন প্রতি ইউনিট আরো টর্ক উত্পাদন করতে পারে.এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।

হ্রাসকৃত রক্ষণাবেক্ষণ: যেহেতু PMAC মোটরগুলিতে কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য মোটর ধরণের তুলনায় দীর্ঘকাল থাকে।

উন্নত নিয়ন্ত্রণ: PMAC মোটরগুলির অন্যান্য মোটর প্রকারের তুলনায় ভাল গতি এবং টর্ক নিয়ন্ত্রণ রয়েছে, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণ: PMAC মোটরগুলি অন্যান্য মোটর ধরণের তুলনায় বেশি পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল আর্থ ধাতু ব্যবহার করে, যা পুনর্ব্যবহার করা সহজ এবং অন্যান্য মোটর ধরণের তুলনায় কম বর্জ্য উত্পাদন করে।

সামগ্রিকভাবে, PMAC মোটরগুলির সুবিধাগুলি বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি চমৎকার পছন্দ করে তোলে।


স্থায়ী চুম্বক AC (PMAC) মোটরগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছে:

শিল্প যন্ত্রপাতি: PMAC মোটরগুলি বিভিন্ন শিল্প যন্ত্রপাতি অ্যাপ্লিকেশনে ব্যবহৃত হয়, যেমন পাম্প, কম্প্রেসার, পাখা এবং মেশিন টুলস।তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব, এবং সুনির্দিষ্ট নিয়ন্ত্রণ অফার করে, যা তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

রোবোটিক্স: PMAC মোটরগুলি রোবোটিক্স এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ দক্ষতা প্রদান করে।এগুলি প্রায়শই রোবোটিক অস্ত্র, গ্রিপার এবং অন্যান্য গতি নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

HVAC সিস্টেম: PMAC মোটরগুলি গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার (HVAC) সিস্টেমে ব্যবহৃত হয়, যেখানে তারা উচ্চ দক্ষতা, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে ফ্যান এবং পাম্পগুলিতে ব্যবহৃত হয়।

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: PMAC মোটরগুলি পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থায় ব্যবহৃত হয়, যেমন বায়ু টারবাইন এবং সৌর ট্র্যাকার, যেখানে তারা উচ্চ দক্ষতা, উচ্চ শক্তির ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে জেনারেটর এবং ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম: PMAC মোটরগুলি চিকিৎসা সরঞ্জামগুলিতে ব্যবহৃত হয়, যেমন MRI মেশিন, যেখানে তারা উচ্চ টর্কের ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই মোটরগুলিতে ব্যবহৃত হয় যা এই মেশিনগুলিতে চলমান অংশগুলি চালায়।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের কাজ:

প্রচলিত মোটরের তুলনায় স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের কাজ খুবই সহজ, দ্রুত এবং কার্যকর।PMSM এর কাজ স্টেটরের ঘূর্ণায়মান চৌম্বক ক্ষেত্র এবং রটারের ধ্রুবক চৌম্বক ক্ষেত্রের উপর নির্ভর করে।স্থায়ী চুম্বকগুলি রটার হিসাবে ধ্রুবক চৌম্বকীয় প্রবাহ তৈরি করতে এবং সিঙ্ক্রোনাস গতিতে কাজ এবং লক করতে ব্যবহৃত হয়।এই ধরণের মোটরগুলি ব্রাশবিহীন ডিসি মোটরগুলির মতো।

স্টেটরের উইন্ডিংগুলি একে অপরের সাথে যুক্ত হয়ে ফ্যাসার গ্রুপগুলি গঠিত হয়।এই phasor গোষ্ঠীগুলি একসাথে যুক্ত হয়ে বিভিন্ন সংযোগ তৈরি করে যেমন একটি তারকা, ডেল্টা এবং ডাবল এবং একক পর্যায়।সুরেলা ভোল্টেজ কমাতে, windings একে অপরের সাথে শীঘ্রই ক্ষত করা উচিত।

যখন স্টেটরে 3-ফেজ এসি সরবরাহ করা হয়, তখন এটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে এবং রটারের স্থায়ী চুম্বকের কারণে ধ্রুবক চৌম্বক ক্ষেত্র প্ররোচিত হয়।এই রটারটি সিঙ্ক্রোনাস গতির সাথে সিঙ্ক্রোনিজমে কাজ করে।পিএমএসএম-এর পুরো কাজ স্টেটর এবং রটারের মধ্যে কোন লোড ছাড়াই বাতাসের ফাঁকের উপর নির্ভর করে।

এয়ার গ্যাপ বড় হলে মোটরের উইন্ডেজ লস কমে যাবে।স্থায়ী চুম্বক দ্বারা সৃষ্ট ক্ষেত্রের খুঁটিগুলি প্রধান।স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর স্ব-শুরু করা মোটর নয়।সুতরাং, স্টেটরের পরিবর্তনশীল ফ্রিকোয়েন্সি বৈদ্যুতিনভাবে নিয়ন্ত্রণ করা প্রয়োজন।

EMF এবং টর্ক সমীকরণ
একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার
তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড

কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

যেখানে Tph = Zph/2

অতএব, প্রতি ফেজ গড় EMF হল,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph
যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির

ϕ = ওয়েবারে ফ্লাক্স/পোল

পি = না।খুঁটির

F= Hz এ ফ্রিকোয়েন্সি

Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3

EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।

তাই, E = 4 x ϕ xfx Tph xKd x Kp

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,

T = (3 x Eph x Iph x sinβ) / ωm

আইপিএম (অভ্যন্তরীণ স্থায়ী চুম্বক) মোটরের গঠন

একটি প্রচলিত SPM (সারফেস স্থায়ী চুম্বক) মোটরের একটি কাঠামো থাকে যেখানে একটি স্থায়ী চুম্বক রটার পৃষ্ঠের সাথে সংযুক্ত থাকে।এটি শুধুমাত্র একটি চুম্বক থেকে চৌম্বক টর্ক ব্যবহার করে।অন্যদিকে, আইপিএম মোটর রটারে একটি স্থায়ী চুম্বক এমবেড করে চৌম্বক টর্ক ছাড়াও চৌম্বকীয় প্রতিরোধের মাধ্যমে অনিচ্ছা ব্যবহার করে।

SPM বনাম IPM মোটর রটার স্ট্রাকচার

IPM (অভ্যন্তরীণ স্থায়ী চুম্বক) মোটর বৈশিষ্ট্য

উচ্চ ঘূর্ণন সঁচারক বল এবং উচ্চ দক্ষতা
চৌম্বক ঘূর্ণন সঁচারক বল ছাড়াও অনিচ্ছা টর্ক ব্যবহার করে উচ্চ টর্ক এবং উচ্চ আউটপুট অর্জন করা হয়।

শক্তি সঞ্চয় অপারেশন
এটি প্রচলিত SPM মোটরগুলির তুলনায় 30% কম শক্তি খরচ করে।

উচ্চ গতির ঘূর্ণন
এটি ভেক্টর নিয়ন্ত্রণ ব্যবহার করে দুই ধরনের টর্ক নিয়ন্ত্রণ করে উচ্চ-গতির মোটর ঘূর্ণনে সাড়া দিতে পারে।

নিরাপত্তা
যেহেতু স্থায়ী চুম্বকটি এম্বেড করা হয়েছে, তাই যান্ত্রিক নিরাপত্তা উন্নত হয়েছে, একটি SPM এর বিপরীতে, কেন্দ্রাতিগ বলের কারণে চুম্বকটি বিচ্ছিন্ন হবে না।

ভেক্টর নিয়ন্ত্রণ বৈশিষ্ট্য

যদিও একটি প্রচলিত সিস্টেম (120-ডিগ্রি পরিবাহী সিস্টেম) মোটরকে একটি বর্গ তরঙ্গ হিসাবে প্রভাবিত করে, একটি ভেক্টর নিয়ন্ত্রণ ভোল্টেজকে প্রভাবিত করে যা রটারের অবস্থানের দিকে একটি সাইন তরঙ্গে পরিণত হয় (চুম্বকের কোণ), তাই এটি সম্ভব হয় মোটর কারেন্ট নিয়ন্ত্রণ করুন।

স্থায়ী চৌম্বকীয় সিঙ্ক্রোনাস মোটরের নিম্নলিখিত বৈশিষ্ট্য রয়েছে:

1. রেটেড দক্ষতা স্বাভাবিক অ্যাসিঙ্ক্রোনাস মোটর থেকে 2% থেকে 5% বেশি;

2. লোড বৃদ্ধির সাথে দক্ষতা দ্রুত বৃদ্ধি পায়।যখন লোড 25% থেকে 120% এর মধ্যে পরিবর্তিত হয়, তখন এটি উচ্চ দক্ষতা বজায় রাখে।উচ্চ-দক্ষতা অপারেটিং পরিসীমা সাধারণ অ্যাসিঙ্ক্রোনাস মোটরগুলির তুলনায় অনেক বেশি।হাল্কা-লোড, পরিবর্তনশীল-লোড এবং পূর্ণ-লোডের উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব রয়েছে;

3. পাওয়ার ফ্যাক্টর 0.95 এবং তার উপরে, কোন প্রতিক্রিয়াশীল ক্ষতিপূরণের প্রয়োজন নেই;

4. পাওয়ার ফ্যাক্টর ব্যাপকভাবে উন্নত হয়।অ্যাসিঙ্ক্রোনাস মোটরগুলির সাথে তুলনা করে, চলমান বর্তমান 10% এরও বেশি হ্রাস পেয়েছে।অপারেটিং কারেন্ট এবং সিস্টেম লস হ্রাসের কারণে, প্রায় 1% শক্তি-সাশ্রয়ী প্রভাব অর্জন করা যেতে পারে।

5. নিম্ন-তাপমাত্রা বৃদ্ধি, উচ্চ শক্তি ঘনত্ব: তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর তাপমাত্রা বৃদ্ধির চেয়ে 20K কম, ডিজাইনের তাপমাত্রা বৃদ্ধি একই এবং আরও কার্যকর উপকরণ সংরক্ষণ করে একটি ছোট আয়তনে তৈরি করা যেতে পারে;

6. উচ্চ শুরু ঘূর্ণন সঁচারক বল এবং উচ্চ ওভারলোড ক্ষমতা: প্রয়োজনীয়তা অনুযায়ী, এটি উচ্চ শুরু টর্ক (3-5 বার) এবং উচ্চ ওভারলোড ক্ষমতা সঙ্গে ডিজাইন করা যেতে পারে;

7. পরিবর্তনশীল ফ্রিকোয়েন্সি স্পিড কন্ট্রোল সিস্টেম ব্যবহার করা হয়, যা গতিশীল প্রতিক্রিয়াতে ভাল এবং অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে ভাল।

8. ইনস্টলেশনের মাত্রাগুলি বর্তমানে ব্যাপকভাবে ব্যবহৃত অ্যাসিঙ্ক্রোনাস মোটরগুলির মতোই, এবং নকশা এবং নির্বাচন খুবই সুবিধাজনক৷

9. পাওয়ার ফ্যাক্টর বৃদ্ধির কারণে, পাওয়ার সাপ্লাই সিস্টেম ট্রান্সফরমারের চাক্ষুষ শক্তি ব্যাপকভাবে হ্রাস পেয়েছে, যা ট্রান্সফরমারের পাওয়ার সাপ্লাই ক্ষমতাকে উন্নত করে এবং সিস্টেম ক্যাবলের (নতুন প্রকল্প) খরচও অনেক কমিয়ে দিতে পারে;

10. যখন নতুন প্রকল্প নির্মিত হয়, তখন সমস্ত ড্রাইভ সিস্টেম স্থায়ী চৌম্বকীয় সিঙ্ক্রোনাস মোটর ব্যবহার করে, প্রকল্পের বিনিয়োগ মূলত অ্যাসিঙ্ক্রোনাস মোটরগুলির ব্যবহারের মতোই হয় এবং প্রকল্পটি চালু হওয়ার পরে প্রকল্পটি শক্তি-সাশ্রয়ী সুবিধা পেতে পারে। অপারেশন;

সাধারণ শিল্প খাতে, কম-ভোল্টেজ (380/660/1140V) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটরগুলির প্রতিস্থাপন, সিস্টেমটি 5% থেকে 30% শক্তি সঞ্চয় করে এবং উচ্চ-ভোল্টেজ (6kV/10kV) উচ্চ-দক্ষ অ্যাসিঙ্ক্রোনাস মোটর , সিস্টেম 2% থেকে 10% সাশ্রয় করে।
