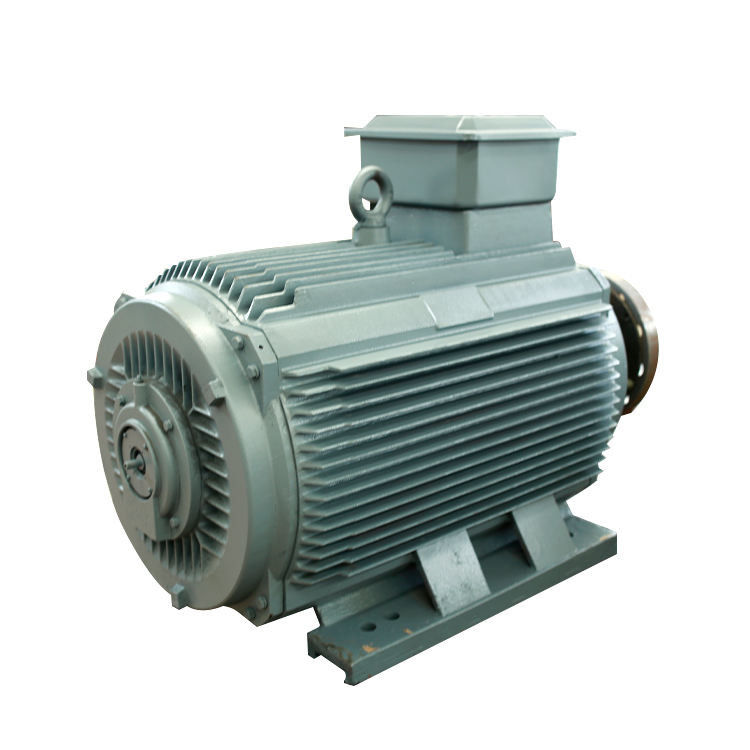

তরল শীতল রেডিয়াল ফ্লাক্স স্থায়ী চুম্বক মোটর দীর্ঘ সেবা জীবন

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের কাজ:

প্রচলিত মোটরের তুলনায় স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের কাজ খুবই সহজ, দ্রুত এবং কার্যকর।PMSM এর কাজ স্টেটরের ঘূর্ণায়মান চৌম্বক ক্ষেত্র এবং রটারের ধ্রুবক চৌম্বক ক্ষেত্রের উপর নির্ভর করে।স্থায়ী চুম্বকগুলি রটার হিসাবে ধ্রুবক চৌম্বকীয় প্রবাহ তৈরি করতে এবং সিঙ্ক্রোনাস গতিতে কাজ এবং লক করতে ব্যবহৃত হয়।এই ধরণের মোটরগুলি ব্রাশবিহীন ডিসি মোটরগুলির মতো।

স্টেটরের উইন্ডিংগুলি একে অপরের সাথে যুক্ত হয়ে ফ্যাসার গ্রুপগুলি গঠিত হয়।এই phasor গোষ্ঠীগুলি একসাথে যুক্ত হয়ে বিভিন্ন সংযোগ তৈরি করে যেমন একটি তারকা, ডেল্টা এবং ডাবল এবং একক পর্যায়।সুরেলা ভোল্টেজ কমাতে, windings একে অপরের সাথে শীঘ্রই ক্ষত করা উচিত।

যখন স্টেটরে 3-ফেজ এসি সরবরাহ করা হয়, তখন এটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে এবং রটারের স্থায়ী চুম্বকের কারণে ধ্রুবক চৌম্বক ক্ষেত্র প্ররোচিত হয়।এই রটারটি সিঙ্ক্রোনাস গতির সাথে সিঙ্ক্রোনিজমে কাজ করে।পিএমএসএম-এর পুরো কাজ স্টেটর এবং রটারের মধ্যে কোন লোড ছাড়াই বাতাসের ফাঁকের উপর নির্ভর করে।

এয়ার গ্যাপ বড় হলে মোটরের উইন্ডেজ লস কমে যাবে।স্থায়ী চুম্বক দ্বারা সৃষ্ট ক্ষেত্রের খুঁটিগুলি প্রধান।স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর স্ব-শুরু করা মোটর নয়।সুতরাং, স্টেটরের পরিবর্তনশীল ফ্রিকোয়েন্সি বৈদ্যুতিনভাবে নিয়ন্ত্রণ করা প্রয়োজন।

আইপিএম (অভ্যন্তরীণ স্থায়ী চুম্বক) মোটরের গঠন

একটি প্রচলিত SPM (সারফেস স্থায়ী চুম্বক) মোটরের একটি কাঠামো থাকে যেখানে একটি স্থায়ী চুম্বক রটার পৃষ্ঠের সাথে সংযুক্ত থাকে।এটি শুধুমাত্র একটি চুম্বক থেকে চৌম্বক টর্ক ব্যবহার করে।অন্যদিকে, আইপিএম মোটর রটারে একটি স্থায়ী চুম্বক এমবেড করে চৌম্বক টর্ক ছাড়াও চৌম্বকীয় প্রতিরোধের মাধ্যমে অনিচ্ছা ব্যবহার করে।

SPM বনাম IPM মোটর রটার স্ট্রাকচার

IPM (অভ্যন্তরীণ স্থায়ী চুম্বক) মোটর বৈশিষ্ট্য

উচ্চ ঘূর্ণন সঁচারক বল এবং উচ্চ দক্ষতা
চৌম্বক ঘূর্ণন সঁচারক বল ছাড়াও অনিচ্ছা টর্ক ব্যবহার করে উচ্চ টর্ক এবং উচ্চ আউটপুট অর্জন করা হয়।

শক্তি সঞ্চয় অপারেশন
এটি প্রচলিত SPM মোটরগুলির তুলনায় 30% কম শক্তি খরচ করে।

উচ্চ গতির ঘূর্ণন
এটি ভেক্টর নিয়ন্ত্রণ ব্যবহার করে দুই ধরনের টর্ক নিয়ন্ত্রণ করে উচ্চ-গতির মোটর ঘূর্ণনে সাড়া দিতে পারে।

নিরাপত্তা
যেহেতু স্থায়ী চুম্বকটি এম্বেড করা হয়েছে, তাই যান্ত্রিক নিরাপত্তা উন্নত হয়েছে, একটি SPM এর বিপরীতে, কেন্দ্রাতিগ বলের কারণে চুম্বকটি বিচ্ছিন্ন হবে না।

ভেক্টর নিয়ন্ত্রণ বৈশিষ্ট্য

যদিও একটি প্রচলিত সিস্টেম (120-ডিগ্রি পরিবাহী সিস্টেম) মোটরকে একটি বর্গ তরঙ্গ হিসাবে প্রভাবিত করে, একটি ভেক্টর নিয়ন্ত্রণ ভোল্টেজকে প্রভাবিত করে যা রটারের অবস্থানের দিকে একটি সাইন তরঙ্গে পরিণত হয় (চুম্বকের কোণ), তাই এটি সম্ভব হয় মোটর কারেন্ট নিয়ন্ত্রণ করুন।

স্থায়ী চুম্বক মোটর এবং অ্যাসিঙ্ক্রোনাস মোটর মধ্যে পার্থক্য

01. রটার স্ট্রাকচার

অ্যাসিঙ্ক্রোনাস মোটর: রটারে একটি লোহার কোর এবং একটি উইন্ডিং থাকে, প্রধানত কাঠবিড়ালি-খাঁচা এবং তার-ক্ষত রোটার।একটি কাঠবিড়ালি-খাঁচা রোটার অ্যালুমিনিয়াম বার দিয়ে ঢালাই করা হয়।স্টেটর কাটা অ্যালুমিনিয়াম বারের চৌম্বক ক্ষেত্র রটারকে চালিত করে।

PMSM মোটর: স্থায়ী চুম্বকগুলি রটারের চৌম্বকীয় খুঁটিতে এমবেড করা হয় এবং একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে স্টেটরে উত্পন্ন ঘূর্ণায়মান চৌম্বক ক্ষেত্রের দ্বারা ঘোরানোর জন্য চালিত হয় যা বিভিন্ন বিকর্ষণকে আকর্ষণ করে।

02. দক্ষতা

অ্যাসিঙ্ক্রোনাস মোটর: গ্রিড উত্তেজনা থেকে কারেন্ট শোষণ করা প্রয়োজন, যার ফলে একটি নির্দিষ্ট পরিমাণ শক্তি হ্রাস, মোটর প্রতিক্রিয়াশীল কারেন্ট এবং কম পাওয়ার ফ্যাক্টর।

PMSM মোটর: চৌম্বক ক্ষেত্রটি স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয়, রটারের উত্তেজনাপূর্ণ কারেন্টের প্রয়োজন হয় না এবং মোটর দক্ষতা উন্নত হয়।

03. আয়তন এবং ওজন

উচ্চ-কার্যকারিতা স্থায়ী চুম্বক পদার্থের ব্যবহার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির বায়ু ফাঁকের চৌম্বক ক্ষেত্রকে অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে বড় করে তোলে।অ্যাসিঙ্ক্রোনাস মোটর তুলনায় আকার এবং ওজন হ্রাস করা হয়.এটি অ্যাসিঙ্ক্রোনাস মোটর থেকে এক বা দুটি ফ্রেমের আকার কম হবে।

04. মোটর স্টার্টিং কারেন্ট

অ্যাসিঙ্ক্রোনাস মোটর: এটি সরাসরি পাওয়ার ফ্রিকোয়েন্সি বিদ্যুতের মাধ্যমে শুরু হয়, এবং প্রারম্ভিক কারেন্ট বড়, যা রেটেড কারেন্টের 5 থেকে 7 গুণে পৌঁছাতে পারে, যা তাত্ক্ষণিকভাবে পাওয়ার গ্রিডে দুর্দান্ত প্রভাব ফেলে।বড় স্টার্টিং কারেন্টের কারণে স্টেটর উইন্ডিং-এর লিকেজ রেজিস্ট্যান্স ভোল্টেজ ড্রপ বেড়ে যায়, এবং স্টার্টিং টর্ক ছোট তাই হেভি-ডিউটি ​​স্টার্ট করা যায় না।এমনকি বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করা হলেও, এটি শুধুমাত্র রেট করা আউটপুট বর্তমান পরিসরের মধ্যে শুরু হতে পারে।

PMSM মোটর: এটি একটি ডেডিকেটেড কন্ট্রোলার দ্বারা চালিত হয়, যার রিডুসারের রেটেড আউটপুট প্রয়োজনীয়তা নেই।প্রকৃত স্টার্টিং কারেন্ট ছোট, লোড অনুযায়ী কারেন্ট ধীরে ধীরে বাড়ানো হয় এবং প্রারম্ভিক টর্ক বড়।

05. পাওয়ার ফ্যাক্টর

অ্যাসিঙ্ক্রোনাস মোটরগুলির একটি কম পাওয়ার ফ্যাক্টর রয়েছে, তাদের অবশ্যই পাওয়ার গ্রিড থেকে প্রচুর পরিমাণে প্রতিক্রিয়াশীল কারেন্ট শোষণ করতে হবে, অ্যাসিঙ্ক্রোনাস মোটরগুলির বড় প্রারম্ভিক কারেন্ট পাওয়ার গ্রিডে স্বল্পমেয়াদী প্রভাব ফেলবে এবং দীর্ঘমেয়াদী ব্যবহার নির্দিষ্ট ক্ষতির কারণ হবে। পাওয়ার গ্রিড সরঞ্জাম এবং ট্রান্সফরমার.পাওয়ার গ্রিডের গুণমান নিশ্চিত করতে এবং সরঞ্জাম ব্যবহারের খরচ বাড়াতে পাওয়ার ক্ষতিপূরণ ইউনিট যুক্ত করা এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সম্পাদন করা প্রয়োজন।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের রটারে কোনো প্ররোচিত কারেন্ট নেই, এবং মোটরের পাওয়ার ফ্যাক্টর বেশি, যা পাওয়ার গ্রিডের গুণমানকে উন্নত করে এবং ক্ষতিপূরণকারী ইনস্টল করার প্রয়োজনীয়তা দূর করে।

06. রক্ষণাবেক্ষণ

অ্যাসিঙ্ক্রোনাস মোটর + রিডুসার স্ট্রাকচার কম্পন, তাপ, উচ্চ ব্যর্থতার হার, বড় লুব্রিকেন্ট খরচ এবং উচ্চ ম্যানুয়াল রক্ষণাবেক্ষণ খরচ তৈরি করবে;এটি নির্দিষ্ট ডাউনটাইম ক্ষতির কারণ হবে।

তিন-ফেজ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর সরাসরি সরঞ্জাম চালায়।কারণ রিডুসারটি বাদ দেওয়া হয়েছে, মোটর আউটপুট গতি কম, যান্ত্রিক শব্দ কম, যান্ত্রিক কম্পন ছোট এবং ব্যর্থতার হার কম।পুরো ড্রাইভ সিস্টেম প্রায় রক্ষণাবেক্ষণ-মুক্ত।

স্থায়ী চুম্বক মোটর কেন আরো দক্ষ?

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর প্রধানত স্টেটর, রটার এবং হাউজিং উপাদানগুলির সমন্বয়ে গঠিত।সাধারণ এসি মোটরগুলির মতো, স্টেটর কোরটি একটি স্তরিত কাঠামো যা মোটর অপারেশনের সময় এডি কারেন্ট এবং হিস্টেরেসিস প্রভাবের কারণে লোহার ক্ষয় কমায়;উইন্ডিংগুলিও সাধারণত তিন-ফেজ প্রতিসম কাঠামো, তবে পরামিতি নির্বাচন বেশ ভিন্ন।

রটার অংশের বিভিন্ন রূপ রয়েছে, যার মধ্যে রয়েছে স্টার্টিং কাঠবিড়ালি খাঁচা সহ স্থায়ী চুম্বক রোটর এবং অন্তর্নির্মিত বা পৃষ্ঠ-মাউন্ট করা বিশুদ্ধ স্থায়ী চুম্বক রোটর।রটার কোর একটি কঠিন কাঠামো বা স্তরিত করা যেতে পারে.রটারটি স্থায়ী চুম্বক উপাদান দিয়ে সজ্জিত, যাকে সাধারণত চুম্বক ইস্পাত বলা হয়।

স্থায়ী চুম্বক মোটরের স্বাভাবিক ক্রিয়াকলাপের অধীনে, রটার এবং স্টেটর চৌম্বকীয় ক্ষেত্র একটি সিঙ্ক্রোনাস অবস্থায় থাকে, রটার অংশে কোনও প্ররোচিত কারেন্ট নেই, কোনও রটার কপার লস, হিস্টেরেসিস এবং এডি কারেন্ট লস নেই এবং কোনও রটার ক্ষতি এবং তাপ উত্পাদন সমস্যা বিবেচনা করা প্রয়োজন.

সাধারণত, স্থায়ী চুম্বক মোটর একটি বিশেষ ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা চালিত হয় এবং স্বাভাবিকভাবেই একটি নরম স্টার্ট ফাংশন আছে।

উপরন্তু, স্থায়ী চুম্বক মোটর একটি সিঙ্ক্রোনাস মোটর, যা উত্তেজনার শক্তির মাধ্যমে সিঙ্ক্রোনাস মোটরের পাওয়ার ফ্যাক্টরকে সামঞ্জস্য করার বৈশিষ্ট্য রয়েছে, তাই পাওয়ার ফ্যাক্টরটিকে একটি নির্দিষ্ট মানের সাথে ডিজাইন করা যেতে পারে।

শুরু করার দৃষ্টিকোণ থেকে, স্থায়ী চুম্বক মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই বা সমর্থনকারী ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা শুরু হওয়ার কারণে, স্থায়ী চুম্বক মোটরের শুরুর প্রক্রিয়াটি উপলব্ধি করা সহজ;পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরের শুরুর মতো, এটি সাধারণ খাঁচা-টাইপ অ্যাসিঙ্ক্রোনাস মোটরের শুরুর ত্রুটিগুলি এড়ায়।

সংক্ষেপে, স্থায়ী চুম্বক মোটরগুলির দক্ষতা এবং পাওয়ার ফ্যাক্টর খুব উচ্চে পৌঁছাতে পারে এবং গঠনটি খুব সহজ।

একটি স্থায়ী চুম্বক মোটর নির্বাচন করার সময় কোন বিষয়গুলি বিবেচনা করা উচিত?

① আপনার আবেদনের প্রয়োজনীয়তা বিবেচনা করুন

একটি neodymium চুম্বক মোটর নির্বাচন করার প্রথম ধাপ হল আপনার আবেদনের প্রয়োজনীয়তা বিবেচনা করা।আপনার কি পাওয়ার আউটপুট দরকার?আপনার অ্যাপ্লিকেশনের কী গতি এবং টর্কের প্রয়োজনীয়তা রয়েছে?এই প্রশ্নের উত্তর আপনাকে আপনার বিকল্পগুলিকে সংকুচিত করতে এবং আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কাজ করবে এমন একটি মোটর চয়ন করতে সহায়তা করবে।

② খরচ

অবশ্যই, কোনো কেনাকাটা করার সময় খরচ সবসময়ই একটি ফ্যাক্টর-এবং এর মধ্যে একটি মোটর বেছে নেওয়া অন্তর্ভুক্ত।স্থায়ী চুম্বক মোটরের দাম কয়েকশ ডলার থেকে কয়েক হাজার পর্যন্ত হতে পারে।আপনার সিদ্ধান্ত নেওয়ার আগে বিভিন্ন সরবরাহকারীর কাছ থেকে দামের তুলনা নিশ্চিত করুন।তবে এটিও মনে রাখবেন যে কখনও কখনও, আপনি যা অর্থ প্রদান করেন তা আপনি পান।তাই প্রথমে আপনার গবেষণা না করে সস্তার বিকল্পটি বেছে নেবেন না।

③ আকার/ওজন

মোটরটির আকার এবং ওজন আপনার পাওয়ার প্রয়োজনীয়তা এবং এটি যে অ্যাপ্লিকেশনে ব্যবহার করা হবে তার দ্বারা নির্ধারিত হবে।যদি স্থান একটি প্রিমিয়ামে থাকে, তাহলে আপনার সিদ্ধান্ত নেওয়ার প্রক্রিয়ায় এটিকে ফ্যাক্টর করতে হবে।

④ রক্ষণাবেক্ষণ

নিওডিয়ামিয়াম চুম্বক মোটর সাধারণত খুব কম রক্ষণাবেক্ষণ করে, তবে তেল পরিবর্তন এবং ব্রেক মেরামতের মতো রুটিন রক্ষণাবেক্ষণের কাজগুলি করা কতটা সহজ বা কঠিন হবে তা বিবেচনা করা এখনও গুরুত্বপূর্ণ।

⑤ দক্ষতার প্রয়োজনীয়তা

একটি PM মোটর নির্বাচন করার সময় দক্ষতা আরেকটি গুরুত্বপূর্ণ বিবেচনা।উচ্চ দক্ষতা রেটিং সহ মোটরগুলি কম শক্তি ব্যবহার করবে, যা দীর্ঘমেয়াদে আপনার অর্থ সাশ্রয় করতে পারে।দক্ষতার রেটিং তুলনা করার সময়, একই আকারের এবং একই রকম পাওয়ার আউটপুট আছে এমন মোটরগুলি দেখে আপেলের সাথে আপেলের তুলনা করতে ভুলবেন না।

⑥ স্থায়িত্ব

স্থায়ী চুম্বক মোটর দীর্ঘমেয়াদী ব্যবহারের জন্য ডিজাইন করা হয়েছে, কিন্তু কিছু মডেল অন্যদের তুলনায় আরো টেকসই।যদি আপনার অ্যাপ্লিকেশনটি বিশেষভাবে দাবি করে, তবে আপনাকে নিশ্চিত করতে হবে যে আপনি এমন একটি মোটর চয়ন করেছেন যা আপনার নির্দিষ্ট অ্যাপ্লিকেশনের কঠোরতার সাথে দাঁড়াতে পারে।

⑦ মাউন্ট অপশন

কিভাবে মোটর বসানো হবে?কিছু মোটর একাধিক মাউন্টিং বিকল্পের সাথে আসে যখন অন্যগুলি শুধুমাত্র এক বা দুটি সম্ভাবনার মধ্যে সীমাবদ্ধ থাকে।আপনাকে নিশ্চিত করতে হবে যে আপনার চয়ন করা মোটরটি আপনার অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় উপায়ে মাউন্ট করা যেতে পারে

⑧ সঠিক সরবরাহকারী বেছে নিন

অবশেষে, নিশ্চিত করুন যে আপনি সঠিক সরবরাহকারী বেছে নিয়েছেন।একজন সম্মানিত সরবরাহকারীর সাথে কাজ করা যার পিএম মোটর ডিজাইন এবং তৈরি করার অভিজ্ঞতা রয়েছে তা নিশ্চিত করতে সাহায্য করবে যে আপনি একটি গুণমান পণ্য পাবেন যা আপনার নির্দিষ্ট চাহিদা পূরণ করে।
