পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: ENNENG
সাক্ষ্যদান: CE,UL
মডেল নম্বার: পিএমএম
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 500-5000/set
প্যাকেজিং বিবরণ: সমুদ্রোপযোগী প্যাকিং
ডেলিভারি সময়: 15-120 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 20000 সেট/বছর
নাম: |
অতি নিম্ন গতির স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
পর্যায়: |
3 ফেজ |
খুঁটি: |
2, 4, 6, 8, 10, ইত্যাদি |
শীতল করার উপায়: |
IC411 বা IC416 |
সার্ভিস ফ্যাক্টর: |
1.15, 1.2 (বা প্রযুক্তিগত চুক্তি অনুযায়ী) |
স্থাপন: |
IMB3 IMB5 IMB35 |
হাউজিং: |
ঢালাই লোহা |
ঘুর: |
100% তামা |
নাম: |
অতি নিম্ন গতির স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
পর্যায়: |
3 ফেজ |
খুঁটি: |
2, 4, 6, 8, 10, ইত্যাদি |
শীতল করার উপায়: |
IC411 বা IC416 |
সার্ভিস ফ্যাক্টর: |
1.15, 1.2 (বা প্রযুক্তিগত চুক্তি অনুযায়ী) |
স্থাপন: |
IMB3 IMB5 IMB35 |
হাউজিং: |
ঢালাই লোহা |
ঘুর: |
100% তামা |

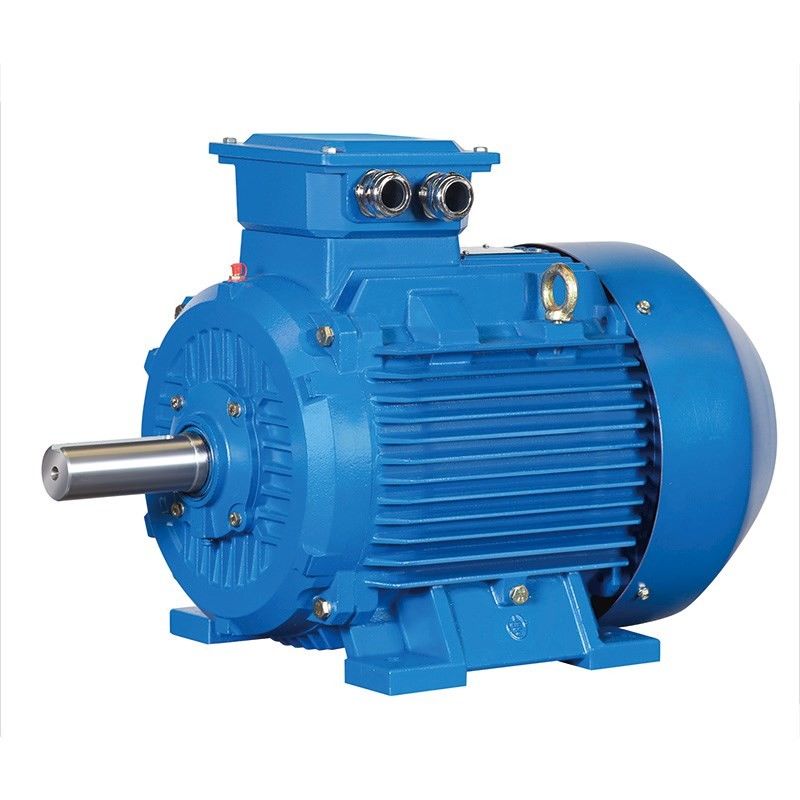

ENNENG উচ্চ-দক্ষতা অতি নিম্ন-গতির অভ্যন্তরীণ স্থায়ী চুম্বক মোটর
স্থায়ী চুম্বক মোটর কি?
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (PMSM) ব্রাশবিহীন এবং খুব উচ্চ নির্ভরযোগ্যতা এবং দক্ষতা রয়েছে।এর স্থায়ী চুম্বক রটারের কারণে, এটিতে একটি ছোট ফ্রেমের আকারের সাথে উচ্চ টর্ক রয়েছে এবং রটার কারেন্ট নেই।রটারের জন্য উইন্ডিং ব্যবহার করার পরিবর্তে, একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে স্থায়ী চুম্বকগুলি মাউন্ট করা হয়।ডিসি সোর্সের সরবরাহ না থাকায় এই ধরনের মোটর খুবই সহজ এবং কম খরচে।স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর হল এসি সিঙ্ক্রোনাস মোটর যার ক্ষেত্রের উত্তেজনা স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয় এবং যেটির একটি সাইনোসয়েডাল ব্যাক EMF তরঙ্গরূপ রয়েছে।স্থায়ী চুম্বকগুলি পিএমএসএমকে শূন্য গতিতে টর্ক তৈরি করতে সক্ষম করে।এই মোটরটি উচ্চ-দক্ষ ক্রিয়াকলাপ সরবরাহ করে এবং একটি ডিজিটাল নিয়ন্ত্রিত বৈদ্যুতিন সংকেতের মেরু বদল প্রয়োজন।
স্থায়ী চুম্বক মোটরের প্রযুক্তিগত সুবিধার নীতির বিশ্লেষণ
একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের নীতিটি নিম্নরূপ: মোটর স্টেটর থ্রি-ফেজ কারেন্টে ঘুরলে, পাস-ইন কারেন্টের পরে, এটি মোটরের স্টেটর উইন্ডিংয়ের জন্য একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করবে।যেহেতু রটারটি স্থায়ী চুম্বকের সাথে ইনস্টল করা হয়েছে, স্থায়ী চুম্বকের চৌম্বক মেরুটি স্থির করা হয়েছে, একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে বিভিন্ন বিকর্ষণ আকর্ষণ করে, স্টেটরে উত্পন্ন ঘূর্ণমান চৌম্বক ক্ষেত্রটি রটারকে ঘোরাতে চালিত করবে, ঘূর্ণন রটারের গতি স্টেটরে উত্পাদিত ঘূর্ণায়মান মেরুটির গতির সমান।
বিরল-আর্থ স্থায়ী চুম্বক মোটরগুলির সুবিধা:
উচ্চ দক্ষতা: অ্যাসিঙ্ক্রোনাস মোটরের কার্যকারিতা বক্ররেখা সাধারণত রেট করা লোডের 60% এর নিচে দ্রুত পড়ে এবং হালকা লোডের ক্ষেত্রে দক্ষতা খুব কম।বিরল আর্থ স্থায়ী চুম্বক মোটরের কার্যকারিতা বক্ররেখা উচ্চ এবং সমতল, এবং এটি রেট করা লোডের 20%~120% এ উচ্চ দক্ষতার এলাকায় রয়েছে।
হাই পাওয়ার ফ্যাক্টর: বিরল আর্থ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের পাওয়ার ফ্যাক্টরের পরিমাপ করা মান 1.0 এর সীমা মানের কাছাকাছি।পাওয়ার ফ্যাক্টর বক্ররেখাটি দক্ষতার বক্ররেখার মতো উচ্চ এবং সমতল।পাওয়ার ফ্যাক্টর বেশি।কম-ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রয়োজন হয় না এবং পাওয়ার বিতরণ সিস্টেমের ক্ষমতা সম্পূর্ণরূপে ব্যবহার করা হয়।
স্টেটর কারেন্ট ছোট: রটারে কোনো উত্তেজনা কারেন্ট নেই, প্রতিক্রিয়াশীল শক্তি কমে গেছে এবং স্টেটর কারেন্ট উল্লেখযোগ্যভাবে কমে গেছে।একই ক্ষমতার অ্যাসিঙ্ক্রোনাস মোটরের সাথে তুলনা করে, স্টেটরের বর্তমান মান 30% থেকে 50% কমানো যেতে পারে।একই সময়ে, যেহেতু স্টেটর কারেন্ট ব্যাপকভাবে হ্রাস পেয়েছে, মোটর তাপমাত্রা বৃদ্ধি হ্রাস পেয়েছে এবং ভারবহন গ্রীস এবং ভারবহন জীবন প্রসারিত হয়।
উচ্চ আউট-অফ-স্টেপ টর্ক এবং পুল-ইন টর্ক: বিরল আর্থ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলিতে উচ্চতর আউট-অফ-স্টেপ টর্ক এবং পুল-ইন টর্ক থাকে, যার ফলে মোটরের লোড ক্ষমতা বেশি থাকে এবং সিঙ্ক্রোনাইজেশনে মসৃণভাবে টানা যায়।
PM মোটরগুলির ফ্লাক্স দুর্বল / তীব্র হচ্ছে
একটি স্থায়ী চুম্বক মোটর মধ্যে ফ্লাক্স চুম্বক দ্বারা উত্পন্ন হয়.ফ্লাক্স ক্ষেত্রটি একটি নির্দিষ্ট পথ অনুসরণ করে, যা বাড়ানো বা বিরোধিতা করা যেতে পারে।ফ্লাক্স ফিল্ডকে বুস্ট করা বা তীব্র করা মোটরকে সাময়িকভাবে টর্ক উৎপাদন বাড়াতে দেয়।ফ্লাক্স ক্ষেত্রের বিরোধিতা মোটরের বিদ্যমান চুম্বক ক্ষেত্রকে অস্বীকার করবে।হ্রাসকৃত চুম্বক ক্ষেত্র ঘূর্ণন সঁচারক বল উৎপাদন সীমিত করবে, কিন্তু ব্যাক-ইএমএফ ভোল্টেজ কমিয়ে দেবে।হ্রাসকৃত ব্যাক-ইএমএফ ভোল্টেজ উচ্চতর আউটপুট গতিতে কাজ করার জন্য মোটরকে ধাক্কা দেওয়ার জন্য ভোল্টেজকে মুক্ত করে।উভয় ধরনের অপারেশন অতিরিক্ত মোটর বর্তমান প্রয়োজন.মোটর কন্ট্রোলার দ্বারা প্রদত্ত ডি-অক্ষ জুড়ে মোটর কারেন্টের দিক, পছন্দসই প্রভাব নির্ধারণ করে।
স্থায়ী চুম্বক মোটর এবং অ্যাসিঙ্ক্রোনাস মোটরের মধ্যে পার্থক্য:
01. রটার স্ট্রাকচার
অ্যাসিঙ্ক্রোনাস মোটর: রটারে একটি লোহার কোর এবং একটি উইন্ডিং থাকে, প্রধানত কাঠবিড়ালি-খাঁচা এবং তার-ক্ষত রোটার।একটি কাঠবিড়ালি-খাঁচা রোটার অ্যালুমিনিয়াম বার দিয়ে ঢালাই করা হয়।স্টেটর কাটা অ্যালুমিনিয়াম বারের চৌম্বক ক্ষেত্র রটারকে চালিত করে।
PMSM মোটর: স্থায়ী চুম্বকগুলি রটারের চৌম্বকীয় খুঁটিতে এমবেড করা হয় এবং একই পর্যায়ের চৌম্বকীয় খুঁটির নীতি অনুসারে স্টেটরে উৎপন্ন ঘূর্ণায়মান চৌম্বক ক্ষেত্রের দ্বারা ঘোরানোর জন্য চালিত হয় যা বিভিন্ন বিকর্ষণকে আকর্ষণ করে।
02. দক্ষতা
অ্যাসিঙ্ক্রোনাস মোটর: গ্রিড উত্তেজনা থেকে কারেন্ট শোষণ করা প্রয়োজন, যার ফলে একটি নির্দিষ্ট পরিমাণ শক্তি হ্রাস, মোটর প্রতিক্রিয়াশীল কারেন্ট এবং কম পাওয়ার ফ্যাক্টর।
PMSM মোটর: চৌম্বক ক্ষেত্রটি স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয়, রটারের উত্তেজনাপূর্ণ কারেন্টের প্রয়োজন হয় না এবং মোটর দক্ষতা উন্নত হয়।
03. আয়তন এবং ওজন
উচ্চ-কার্যকারিতা স্থায়ী চুম্বক পদার্থের ব্যবহার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির বায়ু ফাঁকের চৌম্বক ক্ষেত্রকে অ্যাসিঙ্ক্রোনাস মোটরগুলির চেয়ে বড় করে তোলে।অ্যাসিঙ্ক্রোনাস মোটর তুলনায় আকার এবং ওজন হ্রাস করা হয়.এটি অ্যাসিঙ্ক্রোনাস মোটর থেকে এক বা দুটি ফ্রেমের আকার কম হবে।
04. মোটর স্টার্টিং কারেন্ট
অ্যাসিঙ্ক্রোনাস মোটর: এটি সরাসরি পাওয়ার ফ্রিকোয়েন্সি বিদ্যুতের মাধ্যমে শুরু হয়, এবং প্রারম্ভিক কারেন্ট বড়, যা রেটেড কারেন্টের 5 থেকে 7 গুণে পৌঁছাতে পারে, যা তাত্ক্ষণিকভাবে পাওয়ার গ্রিডে দুর্দান্ত প্রভাব ফেলে।বড় স্টার্টিং কারেন্টের কারণে স্টেটর উইন্ডিং-এর লিকেজ রেজিস্ট্যান্স ভোল্টেজ ড্রপ বেড়ে যায়, এবং স্টার্টিং টর্ক ছোট তাই হেভি-ডিউটি স্টার্ট করা যায় না।এমনকি বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার করা হলেও, এটি শুধুমাত্র রেট করা আউটপুট বর্তমান পরিসরের মধ্যে শুরু হতে পারে।
PMSM মোটর: এটি একটি ডেডিকেটেড কন্ট্রোলার দ্বারা চালিত হয়, যার রিডুসারের রেটেড আউটপুট প্রয়োজনীয়তা নেই।প্রকৃত স্টার্টিং কারেন্ট ছোট, লোড অনুযায়ী কারেন্ট ধীরে ধীরে বাড়ানো হয় এবং প্রারম্ভিক টর্ক বড়।
05. পাওয়ার ফ্যাক্টর
অ্যাসিঙ্ক্রোনাস মোটরগুলির একটি কম পাওয়ার ফ্যাক্টর রয়েছে, তাদের অবশ্যই পাওয়ার গ্রিড থেকে প্রচুর পরিমাণে প্রতিক্রিয়াশীল কারেন্ট শোষণ করতে হবে, অ্যাসিঙ্ক্রোনাস মোটরগুলির বড় প্রারম্ভিক কারেন্ট পাওয়ার গ্রিডে স্বল্পমেয়াদী প্রভাব ফেলবে এবং দীর্ঘমেয়াদী ব্যবহার নির্দিষ্ট ক্ষতির কারণ হবে। পাওয়ার গ্রিড সরঞ্জাম এবং ট্রান্সফরমার.পাওয়ার গ্রিডের গুণমান নিশ্চিত করতে এবং সরঞ্জাম ব্যবহারের খরচ বাড়াতে পাওয়ার ক্ষতিপূরণ ইউনিট যুক্ত করা এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সম্পাদন করা প্রয়োজন।
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের রটারে কোনো প্ররোচিত কারেন্ট নেই, এবং মোটরের পাওয়ার ফ্যাক্টর বেশি, যা পাওয়ার গ্রিডের গুণমানকে উন্নত করে এবং ক্ষতিপূরণকারী ইনস্টল করার প্রয়োজনীয়তা দূর করে।
06. রক্ষণাবেক্ষণ
অ্যাসিঙ্ক্রোনাস মোটর + রিডুসার স্ট্রাকচার কম্পন, তাপ, উচ্চ ব্যর্থতার হার, বড় লুব্রিকেন্ট খরচ এবং উচ্চ ম্যানুয়াল রক্ষণাবেক্ষণ খরচ তৈরি করবে;এটি নির্দিষ্ট ডাউনটাইম ক্ষতির কারণ হবে।
তিন-ফেজ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর সরাসরি সরঞ্জাম চালায়।কারণ রিডুসারটি বাদ দেওয়া হয়েছে, মোটর আউটপুট গতি কম, যান্ত্রিক শব্দ কম, যান্ত্রিক কম্পন ছোট এবং ব্যর্থতার হার কম।পুরো ড্রাইভ সিস্টেম প্রায় রক্ষণাবেক্ষণ-মুক্ত।
মোটর বিরল আর্থ neodymium লোহা বোরন স্থায়ী চুম্বক উপকরণ দ্বারা উত্তেজিত হয় এবং একটি স্থায়ী চুম্বক বিশেষ ফ্রিকোয়েন্সি রূপান্তরকারী সঙ্গে সরবরাহ করা হয়.এটিতে বড় স্টার্টিং টর্ক, প্রশস্ত গতি পরিসীমা, কমপ্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন, কম শব্দ, উচ্চ শক্তি ফ্যাক্টর এবং উচ্চ দক্ষতার বৈশিষ্ট্য রয়েছে।এটি উচ্চ-দক্ষতা এবং শক্তি-সাশ্রয়ী এয়ার কম্প্রেসারগুলির জন্য একটি আদর্শ শক্তি পছন্দ।
1. মোটর নিম্নলিখিত অবস্থার অধীনে সাধারণত কাজ করতে পারে:
1.1 পরিবেষ্টিত তাপমাত্রা 40℃ অতিক্রম করে না;
1.2 আপেক্ষিক আর্দ্রতা ≤90%;
1.3 উচ্চতা 1000m অতিক্রম না.
2. মোটরের রেট করা ভোল্টেজ হল 380V, এছাড়াও ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী।
3. মোটরের রেফারেন্স ওয়ার্ক সিস্টেম: S1.
4. নিরোধক গ্রেড: F গ্রেড।
5. সুরক্ষা স্তর: IP55।
6. মোটর গঠন এবং ইনস্টলেশন প্রকার: B3, B35.
7. মোটর আউটলেট বেসের উপরে অবস্থিত, অথবা এটি ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বেসের ডান বা বামে অবস্থিত হতে পারে।
8. মোটর পরিষেবা ফ্যাক্টর: 1.15, 1.2 (বা প্রযুক্তিগত চুক্তি অনুযায়ী)।
আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগের উপর বিশ্লেষণ
1.হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগ VCDDVD এবং কম্পিউটারে উদ্ভাসিত হয়।বর্তমানে, এটি ধীরে ধীরে শিল্পায়নের বিকাশ গঠন করেছে এবং ধীরে ধীরে বহু-ফেজ পরিবর্তনশীল গতির ড্রাইভে প্রসারিত হয়েছে।উদাহরণস্বরূপ, লোকেরা ইনভার্টার এয়ার কন্ডিশনার ব্যবহার করে আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তি ব্যবহার করে এয়ার কন্ডিশনারটির অপারেটিং দক্ষতা উন্নত করতে, ধীরে ধীরে এয়ার কন্ডিশনার মোটরের ভলিউম কমাতে এবং এয়ার কন্ডিশনার দ্বারা সৃষ্ট শব্দ কমাতে।
2.লিফট বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
স্থায়ী চুম্বক মোটর পরিবর্তনশীল গতি সিস্টেম প্রায় 10 বছর ধরে লিফট বাজারে ব্যবহার করা হয়েছে।উদাহরণস্বরূপ, লিফট ট্র্যাকশন মেশিন হিসাবে একটি কম-গতির বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার করে, বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার লিফটের 20% বৈদ্যুতিক শক্তি সংরক্ষণ করতে পারে।আধুনিক স্থায়ী চুম্বক মোটর সাধারণত পরিবর্তনশীল-গতি ড্রাইভ সিস্টেমের ক্ষেত্রে বড় লোড পরিবর্তন এবং উচ্চ গতির সামঞ্জস্যের প্রয়োজনীয়তা সহ ব্যবহৃত হয়।
3.শিল্প ও খনির উদ্যোগে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
স্থায়ী চুম্বক মোটরগুলির বিকাশের সাথে, বড় টর্ক স্থায়ী চুম্বক মোটরগুলি ভালভাবে বিকশিত হয়েছে, বিশেষ করে বাজারে স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলির সফল প্রবর্তন ভারী শিল্প ও খনির উদ্যোগগুলিকে নতুন পছন্দ দিয়েছে।যেহেতু স্থায়ী চুম্বক মোটরের আউটপুট টর্ক যথেষ্ট বড়, যান্ত্রিক ট্রান্সমিশনের ব্যবহার কমে যায় এবং গতি নিয়ন্ত্রণযোগ্য।এটি কম গতিতে চলতে পারে।অতএব, তরল সংযোগের প্রয়োগ বাদ দেওয়া হয়, যা সম্পর্কিত সরঞ্জাম ক্রয় এবং উপরের দুটি সরঞ্জামের রক্ষণাবেক্ষণের খরচ বাঁচায়, যা নিরাপত্তা ঝুঁকি হ্রাস করে, তাই স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর অনেক শিল্প এবং খনির উদ্যোগে খুব জনপ্রিয়। .এর পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ ফাংশনের কারণে, এটি ব্যবহারকারীদের উত্পাদন দক্ষতা উন্নত করতে এবং বৈদ্যুতিক শক্তি সংরক্ষণের জন্য একটি শক্তিশালী গ্যারান্টি প্রদান করে।অতএব, আধুনিক স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলি ভবিষ্যতে তাদের সরঞ্জাম আপগ্রেড করার জন্য শিল্প এবং খনির উদ্যোগগুলির জন্য একটি প্রয়োজনীয় পছন্দ।
ENNENG গ্রাহকদের স্থিতিশীল এবং শক্তি-দক্ষ স্থায়ী চুম্বক মোটর এবং সমাধান প্রদানের জন্য নিবেদিত, যা শুধুমাত্র আমাদের গ্রাহকদের জন্য প্রচুর পরিমাণে শক্তি এবং খরচ সঞ্চয় করে না বরং সামাজিক শক্তি সংরক্ষণ এবং নির্গমন হ্রাসেও অবদান রাখে।
