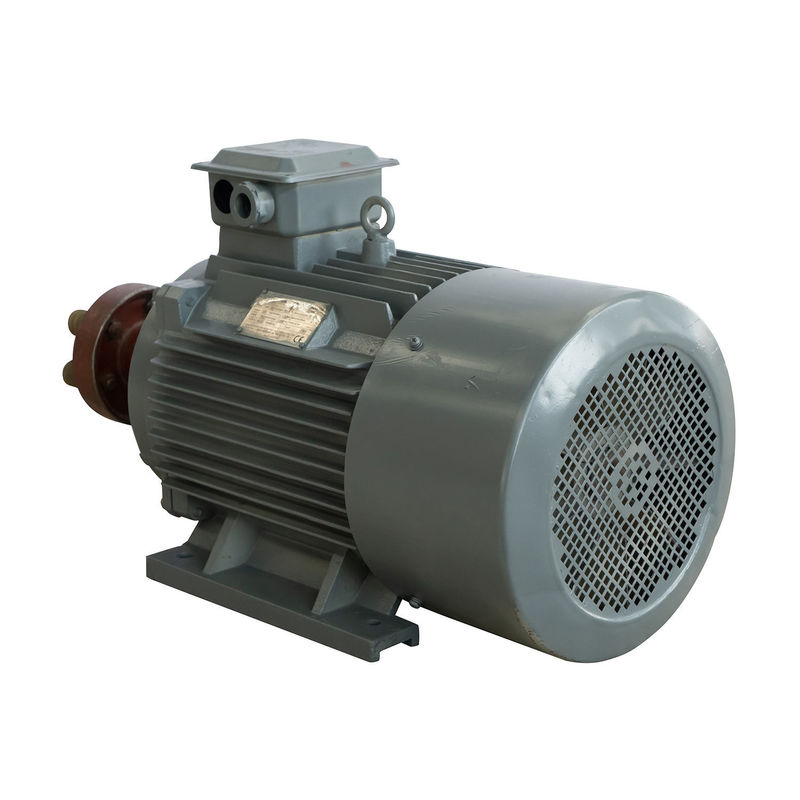

পাওয়ার জেনারেশনের জন্য কম গতির স্থায়ী চুম্বক জেনারেটর 240V 380V

বিদ্যুৎ উৎপাদনের জন্য কম-গতি দীর্ঘ জীবন স্থায়ী চুম্বক জেনারেটর

পণ্য অঙ্কন

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর একটি ডিভাইস যা যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তর করে।এই ডিভাইসে, রটার উইন্ডিংগুলি স্থায়ী চুম্বক দিয়ে প্রতিস্থাপিত হয়েছে।স্থায়ী চুম্বক জেনারেটরগুলি বেশিরভাগই বাণিজ্যিক বৈদ্যুতিক শক্তি উত্পাদন করতে টারবাইন এবং ইঞ্জিনের মতো শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, স্থায়ী চুম্বক বিকল্প শক্তির একটি বিকল্প উত্স এবং এর একাধিক সুবিধা রয়েছে যা এটিকে বিভিন্ন আবাসিক, বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনের জন্য একটি দুর্দান্ত ডিভাইস করে তোলে। .

গঠন

স্থায়ী চুম্বক জেনারেটর প্রধানত একটি রটার, শেষ কভার এবং স্টেটর দ্বারা গঠিত।স্টেটরের গঠন একটি সাধারণ অল্টারনেটরের মতোই।রটার এবং অল্টারনেটরের কাঠামোর মধ্যে সবচেয়ে বড় পার্থক্য হল উচ্চ-মানের রটারে স্থায়ী চুম্বকের অবস্থান অনুসারে, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠ রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামোতে বিভক্ত হয়। .

কাজ নীতি

স্থায়ী চুম্বক জেনারেটর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে যে তার একটি বৈদ্যুতিক সম্ভাবনা প্ররোচিত করার জন্য চৌম্বক ক্ষেত্রের লাইনকে কেটে দেয় এবং প্রাইম মুভারের যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তি আউটপুটে রূপান্তর করে।এটি দুটি অংশ নিয়ে গঠিত, স্টেটর এবং রটার।স্টেটর হল আর্মেচার যা বিদ্যুৎ উৎপন্ন করে এবং রটার হল চৌম্বক মেরু।স্টেটরটি একটি আর্মেচার আয়রন কোর দ্বারা গঠিত, একইভাবে থ্রি-ফেজ উইন্ডিং, মেশিন বেস এবং শেষ কভার।

রটার সাধারণত একটি লুকানো মেরু টাইপ, যা উত্তেজনা উইন্ডিং, আয়রন কোর এবং শ্যাফ্ট, গার্ড রিং, সেন্টার রিং ইত্যাদির সমন্বয়ে গঠিত।

সাইনোসয়েডাল ডিস্ট্রিবিউশনের কাছাকাছি একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারের উত্তেজনাপূর্ণ বায়ুকে ডিসি কারেন্ট দিয়ে খাওয়ানো হয় (যাকে রটার চৌম্বক ক্ষেত্র বলা হয়), এবং এর কার্যকর উত্তেজনা প্রবাহ স্থির আর্মেচার উইন্ডিংয়ের সাথে ছেদ করে।যখন রটারটি ঘোরে তখন রটারের চৌম্বক ক্ষেত্র এটির সাথে একসাথে ঘোরে।প্রতিবার যখন একটি বিপ্লব করা হয়, বলের চৌম্বক রেখা স্টেটরের প্রতিটি ফেজ উইন্ডিংকে ক্রমানুসারে কেটে দেয় এবং তিন-ফেজ স্টেটর উইন্ডিং-এ একটি তিন-ফেজ এসি পটেনশিয়াল প্রবর্তিত হয়।

যখন পিএম জেনারেটর একটি প্রতিসম লোডের সাথে চলছে, তখন তিন-ফেজ আর্মেচার কারেন্ট সিঙ্ক্রোনাস গতির সাথে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষিত হয়।স্টেটর এবং রটার ক্ষেত্রগুলি ব্রেকিং টর্ক তৈরি করতে পারস্পরিক ক্রিয়া করে।টারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ককে অতিক্রম করে এবং কাজ করে।

স্থায়ী চুম্বক জেনারেটরের শ্রেণীবিভাগ:

স্থায়ী চুম্বক জেনারেটর (PMGs) বিভিন্ন কারণের উপর ভিত্তি করে শ্রেণীবদ্ধ করা যেতে পারে, যেমন চুম্বকের ধরন, প্রয়োগ, পর্যায়গুলির সংখ্যা এবং পাওয়ার রেটিং।এখানে স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ রয়েছে:

চুম্বক প্রকারের উপর ভিত্তি করে: ক.ফেরাইট ম্যাগনেট পিএমজি: এই জেনারেটরগুলি ফেরাইট চুম্বক ব্যবহার করে, যা কম ব্যয়বহুল এবং বিরল-পৃথিবী চুম্বকের তুলনায় কম চৌম্বকীয় শক্তি রয়েছে।খ.বিরল-আর্থ ম্যাগনেট পিএমজি: এই জেনারেটরগুলি নিওডিয়ামিয়াম বা সামারিয়াম-কোবাল্ট চুম্বক ব্যবহার করে, যেগুলি আরও ব্যয়বহুল কিন্তু ফেরাইট চুম্বকের তুলনায় উচ্চতর চৌম্বকীয় শক্তি রয়েছে।

আবেদনের উপর ভিত্তি করে: ক.উইন্ড টারবাইন পিএমজি: এই জেনারেটরগুলি বায়ু টারবাইনে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত ছোট আকারের বা অফ-গ্রিড অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.জলবিদ্যুৎ পিএমজি: এই জেনারেটরগুলি জলবিদ্যুৎ কেন্দ্রগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

পর্যায় সংখ্যার উপর ভিত্তি করে: ক.একক-ফেজ পিএমজি: এই জেনারেটরগুলির একটি একক আউটপুট ফেজ রয়েছে এবং কম-পাওয়ার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.তিন-ফেজ পিএমজি: এই জেনারেটরগুলির তিনটি আউটপুট পর্যায় রয়েছে এবং এটি উচ্চ-শক্তি প্রয়োগে ব্যবহৃত হয়।

পাওয়ার রেটিং এর উপর ভিত্তি করে: ক.কম-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং কয়েক কিলোওয়াট পর্যন্ত থাকে এবং ছোট আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.হাই-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং রয়েছে বেশ কয়েকটি মেগাওয়াট এবং এটি বায়ু টারবাইন এবং জলবিদ্যুৎ কেন্দ্রের মতো বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

এগুলি স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ, তবে নির্দিষ্ট পরামিতিগুলির উপর ভিত্তি করে তাদের শ্রেণীবদ্ধ করার অন্যান্য উপায় থাকতে পারে।

বৈশিষ্ট্য

① জেনারেটরের অনেকগুলি খুঁটি রয়েছে, যা ফ্রিকোয়েন্সি এবং দক্ষতা উন্নত করে, রেকটিফায়ার এবং ইনভার্টারের খরচ বাঁচায়।

② জেনারেটর, কমপ্যাক্ট স্ট্রাকচার ডিজাইন করার সময় সীমিত উপাদান বিশ্লেষণ ব্যবহার করা হয়।কম স্টার্টআপ টর্ক, ছোট বায়ু স্টার্টআপের সমস্যা সমাধান করে, বায়ু শক্তির ব্যবহার উন্নত করে।

③ গিয়ার বৃদ্ধিকারী বাদ দিন, জেনারেটরের নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করুন এবং রক্ষণাবেক্ষণের পরিমাণ কম করুন।

④ H বর্গ নিরোধক, ভ্যাকুয়াম চাপ গর্ভধারণ.

⑤ উল্লম্ব অক্ষ, অনুভূমিক অক্ষ, অভ্যন্তরীণ রটার, বাহ্যিক রটার এবং প্লেটের প্রকারের মতো অনেকগুলি কাঠামো রয়েছে।

⑥ শক্তিশালী রোটার, জেনারেটর উচ্চ গতি অর্জন করতে পারে।

⑦ ছোট আকার, লাইটওয়েট, উচ্চ শক্তির ঘনত্ব, বিশেষ পরিস্থিতিতে উপযুক্ত।

⑧ পুরো গতি পরিসীমা জুড়ে দক্ষতা চালান, উচ্চ দক্ষতা।

⑨ আমদানি করা উচ্চ-গতির তেল-ধারণকারী বিয়ারিং, রক্ষণাবেক্ষণ মুক্ত, এবং উচ্চ নির্ভরযোগ্যতা ব্যবহার করুন।
