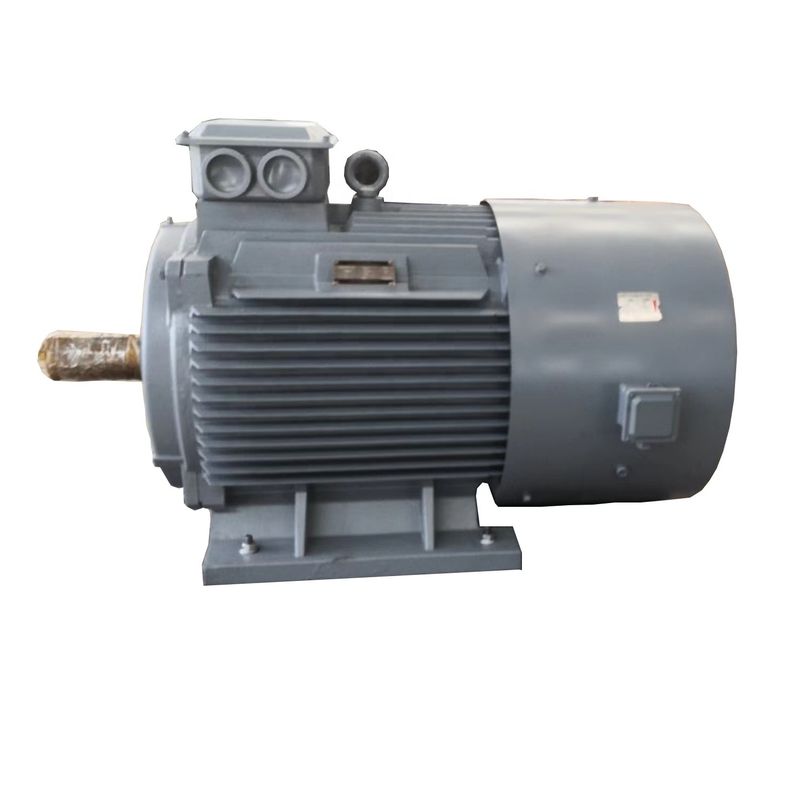

200kw উল্লম্ব / অনুভূমিক বায়ু টারবাইন জেনারেটর PMG উচ্চ দক্ষতা

উল্লম্ব এবং অনুভূমিক বায়ু টারবাইন স্থায়ী চুম্বক বিকল্প

পণ্য অঙ্কন

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস জেনারেটর হল একটি জেনারেটর যেখানে উত্তেজনা ক্ষেত্রটি একটি কুণ্ডলীর পরিবর্তে একটি স্থায়ী চুম্বক দ্বারা সরবরাহ করা হয়।সিঙ্ক্রোনাস শব্দটি এখানে বোঝায় যে রটার এবং চৌম্বক ক্ষেত্র একই গতিতে ঘোরে কারণ চৌম্বক ক্ষেত্রটি একটি শ্যাফ্ট-মাউন্ট করা স্থায়ী চুম্বক প্রক্রিয়ার মাধ্যমে তৈরি হয় এবং কারেন্ট স্থির আর্মেচারে প্ররোচিত হয়।

গঠন

স্থায়ী চুম্বক জেনারেটর প্রধানত একটি রটার, শেষ কভার এবং স্টেটর দ্বারা গঠিত।স্টেটরের গঠন একটি সাধারণ অল্টারনেটরের মতোই।রটার এবং অল্টারনেটরের কাঠামোর মধ্যে সবচেয়ে বড় পার্থক্য হল উচ্চ-মানের রটারে স্থায়ী চুম্বকের অবস্থান অনুসারে, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠ রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামোতে বিভক্ত হয়। .

কাজ নীতি

স্থায়ী চুম্বক জেনারেটর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতি ব্যবহার করে যে তার একটি বৈদ্যুতিক সম্ভাবনা প্ররোচিত করার জন্য চৌম্বক ক্ষেত্রের লাইনকে কেটে দেয় এবং প্রাইম মুভারের যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তি আউটপুটে রূপান্তর করে।এটি দুটি অংশ নিয়ে গঠিত, স্টেটর এবং রটার।স্টেটর হল আর্মেচার যা বিদ্যুৎ উৎপন্ন করে এবং রটার হল চৌম্বক মেরু।স্টেটরটি একটি আর্মেচার আয়রন কোর দ্বারা গঠিত, একইভাবে থ্রি-ফেজ উইন্ডিং, মেশিন বেস এবং শেষ কভার।

রটার সাধারণত একটি লুকানো মেরু টাইপ, যা উত্তেজনা উইন্ডিং, আয়রন কোর এবং শ্যাফ্ট, গার্ড রিং, সেন্টার রিং ইত্যাদির সমন্বয়ে গঠিত।

সাইনোসয়েডাল ডিস্ট্রিবিউশনের কাছাকাছি একটি চৌম্বক ক্ষেত্র তৈরি করতে রটারের উত্তেজনাপূর্ণ বায়ুকে ডিসি কারেন্ট দিয়ে খাওয়ানো হয় (যাকে রটার চৌম্বক ক্ষেত্র বলা হয়), এবং এর কার্যকর উত্তেজনা প্রবাহ স্থির আর্মেচার উইন্ডিংয়ের সাথে ছেদ করে।যখন রটারটি ঘোরে তখন রটারের চৌম্বক ক্ষেত্র এটির সাথে একসাথে ঘোরে।প্রতিবার যখন একটি বিপ্লব করা হয়, বলের চৌম্বক রেখা স্টেটরের প্রতিটি ফেজ উইন্ডিংকে ক্রমানুসারে কেটে দেয় এবং তিন-ফেজ স্টেটর উইন্ডিং-এ একটি তিন-ফেজ এসি পটেনশিয়াল প্রবর্তিত হয়।

যখন পিএম জেনারেটর একটি প্রতিসম লোডের সাথে চলছে, তখন তিন-ফেজ আর্মেচার কারেন্ট সিঙ্ক্রোনাস গতির সাথে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষিত হয়।স্টেটর এবং রটার ক্ষেত্রগুলি ব্রেকিং টর্ক তৈরি করতে পারস্পরিক ক্রিয়া করে।টারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ককে অতিক্রম করে এবং কাজ করে।

স্থায়ী চুম্বক জেনারেটরের শ্রেণীবিভাগ:

স্থায়ী চুম্বক জেনারেটর (PMGs) বিভিন্ন কারণের উপর ভিত্তি করে শ্রেণীবদ্ধ করা যেতে পারে, যেমন চুম্বকের ধরন, প্রয়োগ, পর্যায়গুলির সংখ্যা এবং পাওয়ার রেটিং।এখানে স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ রয়েছে:

চুম্বক প্রকারের উপর ভিত্তি করে: ক.ফেরাইট ম্যাগনেট পিএমজি: এই জেনারেটরগুলি ফেরাইট চুম্বক ব্যবহার করে, যা কম ব্যয়বহুল এবং বিরল-আর্থ চুম্বকের তুলনায় কম চৌম্বকীয় শক্তি রয়েছে।খ.বিরল-আর্থ ম্যাগনেট পিএমজি: এই জেনারেটরগুলি নিওডিয়ামিয়াম বা সামারিয়াম-কোবাল্ট চুম্বক ব্যবহার করে, যেগুলি আরও ব্যয়বহুল কিন্তু ফেরাইট চুম্বকের তুলনায় উচ্চতর চৌম্বকীয় শক্তি রয়েছে।

আবেদনের উপর ভিত্তি করে: ক.উইন্ড টারবাইন পিএমজি: এই জেনারেটরগুলি বায়ু টারবাইনে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত ছোট আকারের বা অফ-গ্রিড অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.জলবিদ্যুৎ পিএমজি: এই জেনারেটরগুলি জলবিদ্যুৎ কেন্দ্রগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

পর্যায় সংখ্যার উপর ভিত্তি করে: ক.একক-ফেজ পিএমজি: এই জেনারেটরগুলির একটি একক আউটপুট ফেজ রয়েছে এবং কম-পাওয়ার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.তিন-ফেজ পিএমজি: এই জেনারেটরগুলির তিনটি আউটপুট পর্যায় রয়েছে এবং এটি উচ্চ-শক্তি প্রয়োগে ব্যবহৃত হয়।

পাওয়ার রেটিং এর উপর ভিত্তি করে: ক.কম-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং কয়েক কিলোওয়াট পর্যন্ত থাকে এবং ছোট আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।খ.হাই-পাওয়ার পিএমজি: এই জেনারেটরগুলির পাওয়ার রেটিং রয়েছে বেশ কয়েকটি মেগাওয়াট এবং এটি বায়ু টারবাইন এবং জলবিদ্যুৎ কেন্দ্রের মতো বড় আকারের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

এগুলি স্থায়ী চুম্বক জেনারেটরের কিছু সাধারণ শ্রেণীবিভাগ, তবে নির্দিষ্ট পরামিতিগুলির উপর ভিত্তি করে তাদের শ্রেণীবদ্ধ করার অন্যান্য উপায় থাকতে পারে।

সুবিধা:

1. উচ্চ দক্ষতা: PMGs অত্যন্ত দক্ষ এবং যান্ত্রিক শক্তির 90% পর্যন্ত বৈদ্যুতিক শক্তিতে রূপান্তর করতে পারে।এর মানে হল যে অন্যান্য ধরণের জেনারেটরের মতো একই পরিমাণ বিদ্যুৎ উৎপাদন করতে তাদের কম জ্বালানী বা শক্তি ইনপুট প্রয়োজন।

2. কম রক্ষণাবেক্ষণ: PMG-তে প্রচলিত জেনারেটরের তুলনায় কম চলমান যন্ত্রাংশ রয়েছে, যার অর্থ হল তাদের কম রক্ষণাবেক্ষণের প্রয়োজন এবং ভেঙে যাওয়ার সম্ভাবনা কম।এটি তাদের দীর্ঘমেয়াদে আরও নির্ভরযোগ্য এবং ব্যয়-কার্যকর বিকল্প করে তোলে।

3. পরিবেশগতভাবে বন্ধুত্বপূর্ণ: পিএমজি হল শক্তির একটি পরিষ্কার এবং পুনর্নবীকরণযোগ্য উৎস যা কোন নির্গমন বা দূষণ উত্পাদন করে না।এগুলি অফ-গ্রিড অ্যাপ্লিকেশনগুলির জন্য বা প্রথাগত শক্তির উত্সগুলি উপলব্ধ নয় এমন দূরবর্তী অবস্থানগুলিকে পাওয়ার জন্য একটি দুর্দান্ত বিকল্প।

4. বহুমুখীতা: পিএমজিগুলি ছোট আকারের আবাসিক ব্যবহার থেকে শুরু করে বড় আকারের শিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য বিস্তৃত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।এগুলি বাড়ি, ব্যবসা, খামার এবং এমনকি সমগ্র সম্প্রদায়কে শক্তি দিতে ব্যবহার করা যেতে পারে।

5. খরচ-কার্যকর: PMG সাধারণত প্রচলিত জেনারেটরের তুলনায় বেশি সাশ্রয়ী, বিশেষ করে দীর্ঘমেয়াদে।যদিও তাদের অগ্রিম খরচ বেশি হতে পারে, তাদের কম রক্ষণাবেক্ষণ এবং জ্বালানী খরচ দীর্ঘমেয়াদে তাদের আরও সাশ্রয়ী বিকল্প করে তোলে।

সামগ্রিকভাবে, পুনর্নবীকরণযোগ্য শক্তির ভবিষ্যতের জন্য PMG একটি গুরুত্বপূর্ণ প্রযুক্তি।যেহেতু পৃথিবী পরিচ্ছন্ন, আরও টেকসই শক্তির উত্সের দিকে অগ্রসর হচ্ছে, PMG আমাদের শক্তির চাহিদা মেটাতে ক্রমবর্ধমান গুরুত্বপূর্ণ ভূমিকা পালন করবে।

2. পরিবর্তনশীল গতির জেনারেটরগুলি হাইড্রো শিল্পের জন্য একটি সমাধান প্রদান করে।

পরিবর্তনশীল গতি প্রযুক্তি থেকে বর্ধিত দক্ষতা অর্থনৈতিকভাবে আরও অনেক ছোট হাইড্রো সাইট বিকাশের জন্য সম্ভাব্য করে তুলতে পারে।

স্থায়ী চুম্বক জেনারেটর (PMGs) বা অল্টারনেটর (PMAs) এর উত্তেজনা সার্কিটের জন্য ডিসি সরবরাহের প্রয়োজন হয় না, অথবা তাদের স্লিপ রিং এবং যোগাযোগের ব্রাশও নেই।PMAs বা PMGs-এর একটি প্রধান অসুবিধা হল এয়ার গ্যাপ ফ্লাক্স নিয়ন্ত্রণযোগ্য নয়, তাই মেশিনের ভোল্টেজ সহজে নিয়ন্ত্রিত করা যায় না।একটি অবিরাম চৌম্বক ক্ষেত্র সমাবেশ, ক্ষেত্রের পরিষেবা বা মেরামতের সময় নিরাপত্তার সমস্যা আরোপ করে।উচ্চ-কার্যক্ষমতা সম্পন্ন স্থায়ী চুম্বক, নিজেদের, গঠনগত এবং তাপীয় সমস্যা আছে।টর্ক কারেন্ট MMF ভেক্টরিয়ালভাবে স্থায়ী চুম্বকের অবিরাম ফ্লাক্সের সাথে একত্রিত হয়, যা উচ্চ বায়ু-ব্যবধান ফ্লাক্স ঘনত্বের দিকে নিয়ে যায় এবং শেষ পর্যন্ত, মূল স্যাচুরেশন।স্থায়ী চুম্বক বিকল্পগুলিতে, আউটপুট ভোল্টেজ সরাসরি গতির সমানুপাতিক।



বায়ু টারবাইন জেনারেটর রক্ষণাবেক্ষণ:

বায়ু টারবাইন অবশ্যই ক্ষেত্রে স্থাপন করা উচিত, এবং অপারেটিং শর্তগুলি খুব কঠোর।বায়ু টারবাইনের নির্ভরযোগ্যতা উন্নত করতে এবং বায়ু টারবাইনের পরিষেবা জীবন দীর্ঘায়িত করার জন্য, রুটিন রক্ষণাবেক্ষণ অত্যন্ত গুরুত্বপূর্ণ।বায়ু শক্তি উৎপাদনে অভিজ্ঞতা বিনিময় করার সময়, বিদেশী অভিজ্ঞ বিশেষজ্ঞরা একবার বলেছিলেন যে বায়ু টারবাইনের ফোকাস রক্ষণাবেক্ষণ, মেরামত নয়।বায়ু টারবাইনের জীবনকাল রক্ষণাবেক্ষণের মানের উপর নির্ভর করে।বায়ু টারবাইন রক্ষণাবেক্ষণ জটিল নয়।



অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের অবশ্যই বায়ু শক্তি প্রযুক্তির প্রাথমিক জ্ঞান থাকতে হবে এবং ঠান্ডা এবং গরম আবহাওয়ায় উচ্চতায় কাজ করতে সক্ষম হতে হবে।একই সময়ে, সরঞ্জাম রক্ষণাবেক্ষণের কর্মীদের অবশ্যই ব্যক্তিগতভাবে উল্লেখযোগ্য ব্যর্থতাগুলি বিশ্লেষণ এবং বিচার করার ক্ষমতা থাকতে হবে এবং সাইটে হ্যান্ডেল করার ক্ষমতা এবং ঘটনাস্থলে ছোটখাটো মেরামত করতে সক্ষম হতে হবে।অতএব, সরঞ্জাম রক্ষণাবেক্ষণ কর্মীদের বায়ু টারবাইনের কাঠামোর সাথে পরিচিত হওয়া উচিত এবং ইনস্টলেশন প্রক্রিয়া চলাকালীন অপারেশন এবং রক্ষণাবেক্ষণ প্রশিক্ষণ কোর্সে অংশগ্রহণ করা উচিত।নিম্নলিখিত রক্ষণাবেক্ষণ ব্যবস্থা রেফারেন্সের জন্য উপলব্ধ:



(1) প্রস্তুতকারকের দ্বারা প্রদত্ত অঙ্কন, উপকরণ এবং নির্দেশাবলী অনুসারে, প্রাসঙ্গিক কর্মীদের সাবধানে শিখতে এবং প্রয়োগ করার জন্য একটি বিশদ "উইন্ড পাওয়ার অপারেশন এবং রক্ষণাবেক্ষণ প্রবিধান" প্রস্তুত করুন৷



(2) বায়ু শক্তি উৎপাদনের মৌলিক নীতিগুলি গুরুত্ব সহকারে অধ্যয়ন করুন, বায়ু টারবাইনের কার্যকারিতা বুঝুন এবং শুরু এবং বন্ধ করার পদ্ধতিতে দক্ষ হন।



(3) কর্মীদের দায়িত্ববোধ ও পেশাদারিত্ব গড়ে তোলার জন্য নিয়মিত আদর্শিক শিক্ষা গ্রহণ করুন।



(4) জেনারেটর সেটের দুর্ঘটনা সাবধানে রেকর্ড করা উচিত, কারণগুলি বিশ্লেষণ করা উচিত এবং অভিজ্ঞতা ক্রমাগত সঞ্চয় করা উচিত।



উপরের পয়েন্টগুলি আপনার সতর্ক মনোযোগ প্রয়োজন।আপনি যদি এখনও বায়ু টারবাইন সম্পর্কে আরও জানেন, অনুগ্রহ করে কোম্পানির ওয়েবসাইটে মনোযোগ দিন, আমরা এটি নিয়মিত আপডেট করব!
