পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: ENNENG
সাক্ষ্যদান: CE,UL
মডেল নম্বার: পিএমএম
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 500-5000/set
প্যাকেজিং বিবরণ: সমুদ্রোপযোগী প্যাকিং
ডেলিভারি সময়: 15-120 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 20000 সেট/বছর
নাম: |

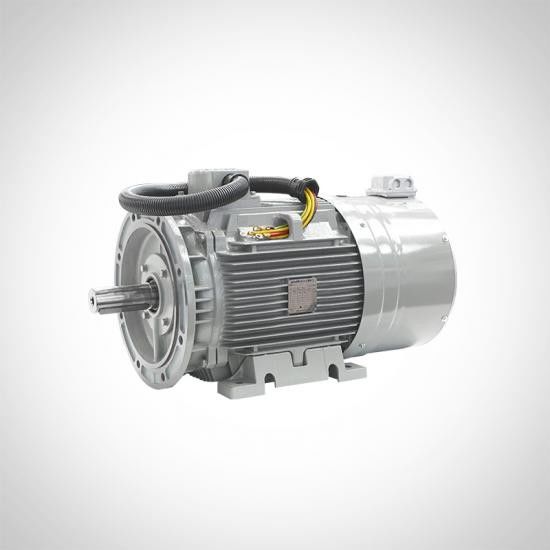

রোটারি স্ক্রু এয়ার কম্প্রেসারের জন্য ডাইরেক্ট ড্রাইভ পিএম মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
স্থাপন: |
IMB3 IMB5 IMB35 |
পর্যায়: |
3 ফেজ |
খুঁটি: |
2,4,6,8,10 |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ফ্রেমের আকার: |
H112 থেকে H450 পর্যন্ত |
নিয়ন্ত্রণ মোড: |
ইনভার্টার ওপেন লুপ ভেক্টর কন্ট্রোল |
নাম: |
রোটারি স্ক্রু এয়ার কম্প্রেসারের জন্য ডাইরেক্ট ড্রাইভ পিএম মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
স্থাপন: |
IMB3 IMB5 IMB35 |
পর্যায়: |
3 ফেজ |
খুঁটি: |
2,4,6,8,10 |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
ফ্রেমের আকার: |
H112 থেকে H450 পর্যন্ত |
নিয়ন্ত্রণ মোড: |
ইনভার্টার ওপেন লুপ ভেক্টর কন্ট্রোল |
পণ্য পরামিতি:
| মডেল | রেট পাওয়ার (KW) | রেটেড ভোল্টেজ(V) | রেট করা বর্তমান (A) | রেট করা গতি (r/min) | দক্ষতা(%) | পাওয়ার ফ্যাক্টর | রেটেড ফ্রিকোয়েন্সি (Hz) | সার্ভিস ফ্যাক্টর |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | ৫০.০ | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| ফ্রেমের আকার | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| যান্ত্রিক বৈশিষ্ট্য | |||||||||||
| ফ্রেম/এন্ড শিল্ড /টার্মিনাল বাক্স |
উপাদান | ঢালাই লোহা | |||||||||
| মাউন্টিং | B3/B35 | ||||||||||
| আইপি গ্রেড | IP23 | ||||||||||
| কুলিং পদ্ধতি | IC01(ওডিপি) | ||||||||||
| পৃথিবী | তারের কভার এবং মেশিন বেস ভিতরে | ||||||||||
| ভারবহন | ডাস্ট কভার/ক্লিয়ারেন্স | ZZ/C3 | /C3 | ||||||||
| ভারবহন ফিক্স | DE ফিক্স, ওয়েভ স্প্রিং ওয়াশার সহ NDE | ||||||||||
| ডি ফিক্স বিয়ারিং |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE ফিক্স বিয়ারিং |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | ৬৩১৪/৬৩১৬ | ৬৩১৪/৬৩১৬ | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | ৬৩১৬/৬৩১৬ | ৬৩১৬/৬৩১৬ | ||||
তৈলাক্তকরণ |
উপাদান | ESSO UNIREX N2 | |||||||||
| তেলের পাইপ | / | শেষ ঢাল অয়েলিং ডিভাইস | পাইপ | ||||||||
| প্লাগ | পরিবহন এবং স্টোরেজ জন্য রাবার অন্ধ কভার সঙ্গে | ||||||||||
| খাদ | উপাদান | ইস্পাত45# | |||||||||
| বি টাইপ | |||||||||||
| কম্পন সীমা (মিমি/সেকেন্ড) |
1.6 | 2.2 | |||||||||
| ভারসাম্য | 1/2 কী G2.5 গ্রেড | ||||||||||
নেমপ্লেট |
উপাদান |
অ্যালুমিনিয়াম খাদ | |||||||||
| বৈদ্যুতিক কর্মক্ষমতা | |||||||||||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380/400V(বা 440/460V) তিনটি টার্মিনাল | ||||||||||
উইন্ডিং |
উপাদান | উচ্চ বিশুদ্ধতা তামা | |||||||||
| ডিপিং পদ্ধতি |
ভিপিআই এবং শুকানো | ||||||||||
নিরোধক গ্রেড |
155(চ) | ||||||||||
| সার্ভিস ফ্যাক্টর | 1.0/1.2/1.3 | ||||||||||
| স্টেটর এবং রটার স্তরায়ণ |
সিলিকন ইস্পাত | ||||||||||
| স্থায়ী চুম্বক | NdFeB | ||||||||||
পণ্যের বর্ণনা:
TYC সিরিজের অতি-আলট্রা-উচ্চ-দক্ষতা বিরল আর্থ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর যা IE4 দক্ষতার মানকে অতিক্রম করে আমাদের কোম্পানির দ্বারা তৈরি কম্প্রেসারগুলির জন্য সর্বশেষ বিশেষ মোটর।এটি উচ্চ-কর্মক্ষমতা বিরল আর্থ স্থায়ী চুম্বক উপকরণ এবং ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি গ্রহণ করে, এনকোডার ভেক্টর নিয়ন্ত্রণ ছাড়াই কাজ করে এবং একটি চৌম্বক ইস্পাত কাঠামো রয়েছে।, উচ্চ দক্ষতা, নির্ভরযোগ্য অপারেশন এবং ভাল ইনস্টলেশন বিনিময়যোগ্যতার সুবিধা রয়েছে।
| B3/B35 আকার | সর্বজনীন আকার | ||||||||||||||
| ফ্রেমের আকার | ক | এএ | এবি | খ | বিবি | হা | এইচ | কে | গ | এসি | বিজ্ঞাপন | বি.এস | কে কে | এল | |
| 3000rpm | 1500rpm | ||||||||||||||
| 132 এস | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | ৮৯ | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| সর্বজনীন আকার (轴伸) | B35/B5/V1 আকার | ||||||||||||||||
| ফ্রেমের আকার | ডি | ই/ডিই | চ | জি | জিডি | এন | এম | পৃ | এস | টি | আর | লা | |||||
| 3000 আরপিএম |
1500 আরপিএম |
3000 আরপিএম |
1500 আরপিএম |
3000 আরপিএম |
1500 আরপিএম |
3000 আরপিএম |
1500 আরপিএম |
3000 আরপিএম |
1500 আরপিএম |
||||||||
| 132 এস | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
