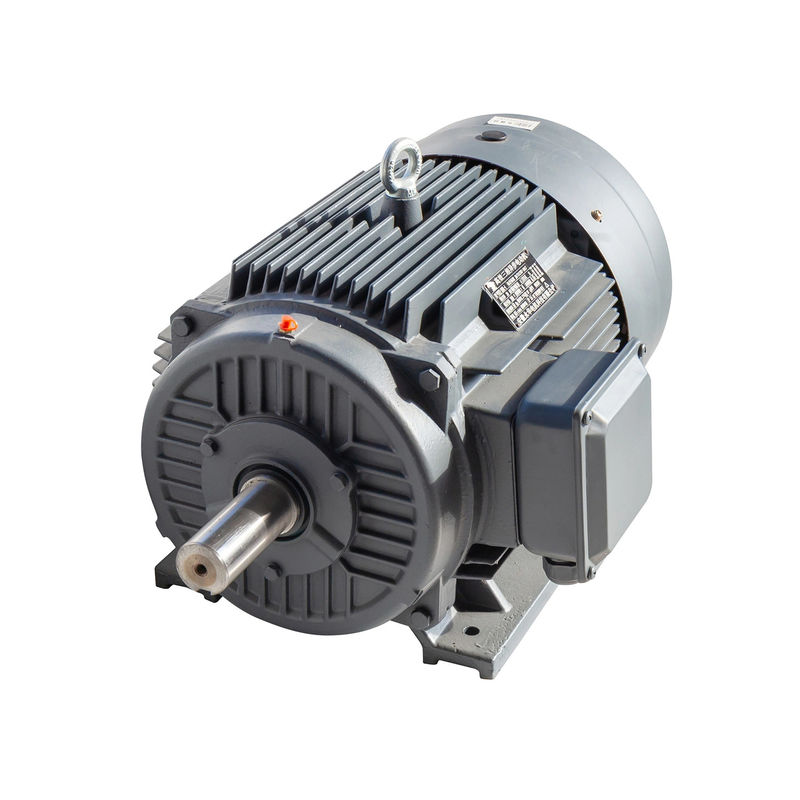

4 খুঁটি গিয়ারলেস স্থায়ী চুম্বক মোটর চীন প্রস্তুতকারক

কার্যকরী নীতি

স্থায়ী চুম্বকীয় সিঙ্ক্রোনাস মোটর কাজের নীতি সিঙ্ক্রোনাস মোটরের অনুরূপ। এটি ঘোরানো চৌম্বকীয় ক্ষেত্রের উপর নির্ভর করে যা সিঙ্ক্রোনাস গতিতে ইলেক্ট্রোমোটিক শক্তি উত্পন্ন করে।যখন স্ট্যাটর মোড়ক 3-ফেজ সরবরাহ প্রদান করে শক্তি দেওয়া হয়, বায়ু ফাঁকগুলির মধ্যে একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি হয়।

এটি টর্ক উত্পাদন করে যখন রটার ক্ষেত্রের মেরুগুলি ঘূর্ণনকারী চৌম্বক ক্ষেত্রকে সিঙ্ক্রোন গতিতে ধরে রাখে এবং রটারটি অবিচ্ছিন্নভাবে ঘোরায়। যেহেতু এই মোটরগুলি স্ব-স্টার্টিং মোটর নয়, তাই এই মেশিনটি একটি স্ব-স্টার্টিং মেশিন।এটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি শক্তি সরবরাহ সরবরাহ করা প্রয়োজন.

কেন স্থায়ী চৌম্বক এসি মোটর বেছে নিন?

স্থায়ী চুম্বক এসি (পিএমএসি) মোটর অন্যান্য ধরণের মোটরগুলির তুলনায় বেশ কয়েকটি সুবিধা দেয়, যার মধ্যে রয়েছেঃ

উচ্চ দক্ষতাঃ পিএমএসি মোটরগুলি রোটারের তামার ক্ষতির অনুপস্থিতি এবং কম ঘূর্ণন ক্ষতির কারণে অত্যন্ত দক্ষ। তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে,যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়.

উচ্চ শক্তি ঘনত্বঃ পিএমএসি মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চতর শক্তি ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের একক প্রতি আরও শক্তি উত্পাদন করতে পারে।এই তাদের অ্যাপ্লিকেশন যেখানে স্থান সীমিত জন্য আদর্শ করে তোলে.

উচ্চ টর্ক ঘনত্বঃ পিএমএসি মোটরগুলির একটি উচ্চ টর্ক ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজন ইউনিট প্রতি আরও টর্ক উত্পাদন করতে পারে। এটি তাদের উচ্চ টর্ক প্রয়োজন যেখানে অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে.

সংক্ষিপ্ত রক্ষণাবেক্ষণঃ যেহেতু পিএমএসি মোটরগুলির কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য ধরণের মোটরের তুলনায় দীর্ঘায়ু হয়।

উন্নত নিয়ন্ত্রণঃ পিএমএসি মোটরগুলি অন্যান্য মোটর প্রকারের তুলনায় গতি এবং টর্ক নিয়ন্ত্রণের চেয়ে ভাল, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন।

পরিবেশগতভাবে বন্ধুত্বপূর্ণঃ পিএমএসি মোটরগুলি অন্যান্য ধরণের মোটরের তুলনায় পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল পৃথিবীর ধাতু ব্যবহার করে,যা অন্যান্য মোটর প্রকারের তুলনায় পুনর্ব্যবহার করা সহজ এবং কম বর্জ্য তৈরি করে.

সামগ্রিকভাবে, পিএমএসি মোটরগুলির সুবিধাগুলি তাদের বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে।

স্থায়ী চুম্বক এসি (পিএমএসি) মোটরগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছেঃ

শিল্প যন্ত্রপাতিঃ পিএমএসি মোটর বিভিন্ন শিল্প যন্ত্রপাতি অ্যাপ্লিকেশন যেমন পাম্প, কম্প্রেসার, ফ্যান এবং মেশিন টুলস ব্যবহার করা হয়। তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব, উচ্চ ক্ষমতা, উচ্চ ক্ষমতা, উচ্চ দক্ষতা এবং উচ্চ দক্ষতা প্রদান করে।এবং সঠিক নিয়ন্ত্রণ, যা তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

রোবোটিক্সঃ পিএমএসি মোটরগুলি রোবোটিক্স এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ দক্ষতা সরবরাহ করে। এগুলি প্রায়শই রোবোটিক বাহু, গ্র্যাপার,এবং অন্যান্য গতি নিয়ন্ত্রণ ব্যবস্থা.

এইচভিএসি সিস্টেমঃ পিএমএসি মোটরগুলি হিটিং, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমে ব্যবহৃত হয়, যেখানে তারা উচ্চ দক্ষতা, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দ মাত্রা সরবরাহ করে।তারা প্রায়ই এই সিস্টেমের মধ্যে ফ্যান এবং পাম্প ব্যবহার করা হয়.

পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ PMAC মোটরগুলি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে ব্যবহৃত হয়, যেমন বায়ু টারবাইন এবং সৌর ট্র্যাকার, যেখানে তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে।তারা প্রায়ই জেনারেটর এবং ট্র্যাকিং সিস্টেম এই সিস্টেমের মধ্যে ব্যবহার করা হয়.

মেডিকেল সরঞ্জামঃ পিএমএসি মোটরগুলি মেডিকেল সরঞ্জাম যেমন এমআরআই মেশিনে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দ মাত্রা সরবরাহ করে।তারা প্রায়ই মোটর যে এই মেশিনের চলন্ত অংশ ড্রাইভ ব্যবহার করা হয়.

এসপিএম বনাম আইপিএম

একটি পিএম মোটরকে দুটি প্রধান শ্রেণীতে বিভক্ত করা যেতে পারেঃ পৃষ্ঠ স্থায়ী চৌম্বক মোটর (এসপিএম) এবং অভ্যন্তরীণ স্থায়ী চৌম্বক মোটর (আইপিএম) । উভয় মোটর ডিজাইন টাইপের রোটার বার থাকে না।উভয় ধরনের রটার বা ভিতরে লাগানো স্থায়ী চুম্বক দ্বারা চৌম্বকীয় প্রবাহ উৎপন্ন.

এসপিএম মোটরগুলির রোটারের পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে। এই যান্ত্রিক মাউন্টের কারণে, তাদের যান্ত্রিক শক্তি আইপিএম মোটরগুলির তুলনায় দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটর এর সর্বোচ্চ নিরাপদ যান্ত্রিক গতি সীমাবদ্ধউপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় প্রবলতা প্রদর্শন করে (Ld ≈ Lq) ।

রোটারের টার্মিনালগুলিতে পরিমাপ করা ইন্ডাক্ট্যান্স মানগুলি রোটারের অবস্থান নির্বিশেষে ধারাবাহিক। প্রায় একক প্রসার্য অনুপাতের কারণে, এসপিএম মোটর ডিজাইনগুলি উল্লেখযোগ্যভাবে নির্ভর করে, যদি সম্পূর্ণ না হয়,টর্ক উৎপাদনের জন্য চৌম্বকীয় টর্ক উপাদান.

আইপিএম মোটরগুলির একটি স্থায়ী চৌম্বক রয়েছে যা রটরের মধ্যে অন্তর্ভুক্ত রয়েছে। তাদের এসপিএম প্রতিপক্ষের বিপরীতে, স্থায়ী চৌম্বকগুলির অবস্থান আইপিএম মোটরগুলিকে খুব যান্ত্রিকভাবে শব্দ করে তোলে,এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্তএই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় প্রসার্য অনুপাত (এলকিউ > এলডি) দ্বারাও সংজ্ঞায়িত করা হয়।একটি আইপিএম মোটর মোটরটির চৌম্বকীয় এবং অনিচ্ছাকৃত টর্ক উপাদান উভয়ই ব্যবহার করে টর্ক উত্পাদন করতে সক্ষম.

স্বয়ংক্রিয় সংবেদক বনাম বন্ধ লুপ অপারেশন

ড্রাইভ প্রযুক্তির সাম্প্রতিক অগ্রগতি স্ট্যান্ডার্ড এসি ড্রাইভগুলিকে "স্ব-ঘোষণা" করতে এবং মোটর চৌম্বকের অবস্থান ট্র্যাক করতে দেয়। একটি বন্ধ লুপ সিস্টেম সাধারণত পারফরম্যান্স অপ্টিমাইজ করার জন্য জেড-পুলস চ্যানেল ব্যবহার করে।নির্দিষ্ট রুটিনের মাধ্যমে, ড্রাইভটি A / B চ্যানেলগুলি ট্র্যাক করে এবং Z-চ্যানেলের ত্রুটিগুলির জন্য সংশোধন করে মোটর চৌম্বকের সঠিক অবস্থান জানে।চুম্বকের সঠিক অবস্থান জানা সর্বোত্তম টর্ক উত্পাদন সর্বোত্তম দক্ষতা ফলে অনুমতি দেয়.

পিএম মোটরগুলির ফ্লাক্স দুর্বলকরণ / তীব্রকরণ

একটি স্থায়ী চৌম্বক মোটরের ফ্লাক্স চৌম্বক দ্বারা উত্পাদিত হয়। ফ্লাক্স ক্ষেত্র একটি নির্দিষ্ট পথ অনুসরণ করে, যা বাড়ানো বা বিরোধিতা করা যেতে পারে।বৃদ্ধি বা প্রবাহ ক্ষেত্র তীব্রতর মোটর সাময়িকভাবে টর্ক উৎপাদন বৃদ্ধি করতে পারবেন. ফ্লাক্স ফিল্ডের বিপরীতে মোটরের বিদ্যমান চৌম্বক ক্ষেত্রকে অস্বীকার করবে। হ্রাসকৃত চৌম্বক ক্ষেত্র টর্ক উত্পাদনকে সীমাবদ্ধ করবে, তবে ব্যাক-ইএমএফ ভোল্টেজ হ্রাস করবে।হ্রাস ব্যাক-ইএমএফ ভোল্টেজ উচ্চ আউটপুট গতিতে কাজ করতে মোটর ঠেলে ভোল্টেজ মুক্তউভয় ধরনের অপারেশনের জন্য অতিরিক্ত মোটর বর্তমানের প্রয়োজন হয়। মোটর নিয়ামক দ্বারা সরবরাহিত ডি-অক্ষ জুড়ে মোটর বর্তমানের দিকটি পছন্দসই প্রভাব নির্ধারণ করে।

বিরল-পৃথিবীর স্থায়ী চৌম্বক মোটরগুলির সুবিধা

উচ্চ দক্ষতাঃঅ্যাসিনক্রোন মোটরের দক্ষতা বক্ররেখা সাধারণত নামমাত্র লোডের 60% এর নিচে দ্রুত পড়ে এবং হালকা লোডের ক্ষেত্রে দক্ষতা খুব কম।বিরল পৃথিবী স্থায়ী চুম্বক মোটর দক্ষতা বক্ররেখা উচ্চ এবং সমতল, এবং এটি নামমাত্র লোডের 20% ~ 120% এ উচ্চ দক্ষতা অঞ্চলে রয়েছে।

উচ্চ ক্ষমতা ফ্যাক্টরঃ বিরল পৃথিবীর স্থায়ী চুম্বকীয় সিঙ্ক্রোন মোটরের পাওয়ার ফ্যাক্টরের পরিমাপ মান 1 এর সীমা মানের কাছাকাছি।0পাওয়ার ফ্যাক্টর বক্ররেখাটি দক্ষতা বক্ররেখার মতোই উচ্চ এবং সমতল। পাওয়ার ফ্যাক্টরটি উচ্চ।নিম্ন ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রয়োজন হয় না এবং শক্তি বিতরণ সিস্টেমের ক্ষমতা সম্পূর্ণরূপে ব্যবহার করা হয়.

স্ট্যাটার বর্তমান ছোট:রোটারের কোন উত্তেজনার স্রোত নেই, প্রতিক্রিয়াশীল ক্ষমতা হ্রাস পায়, এবং স্ট্যাটর স্রোত উল্লেখযোগ্যভাবে হ্রাস পায়। একই ক্ষমতার অ্যাসিনক্রোন মোটরের তুলনায়,স্ট্যাটার বর্তমান মান 30% থেকে 50% দ্বারা হ্রাস করা যেতে পারেএকই সময়ে, কারণ স্ট্যাটর বর্তমান ব্যাপকভাবে হ্রাস করা হয়, মোটর তাপমাত্রা বৃদ্ধি হ্রাস করা হয়, এবং ভারবহন গ্রাইড এবং ভারবহন জীবন প্রসারিত হয়।

হাই আউট-অফ-স্টেপ টর্ক এবং টান-ইন টর্কঃবিরল পৃথিবীর স্থায়ী চৌম্বক সিঙ্ক্রোনাস মোটরগুলির উচ্চতর আউট-অফ-স্টেপ টর্ক এবং টান-ইন টর্ক রয়েছে, যা মোটরকে উচ্চতর লোড ক্ষমতা দেয় এবং মসৃণভাবে সিঙ্ক্রোনাইজেশনে টানতে পারে।

বিরল-পৃথিবীর চৌম্বকীয় ইস্পাত সহজেই ডিম্যাগনেটাইজ করা যায়ঃযখন স্থায়ী চৌম্বক উপাদান কম্পন, উচ্চ তাপমাত্রা, এবং অতিরিক্ত লোড বর্তমান সাপেক্ষে, তার চৌম্বকীয় permeability হ্রাস হতে পারে, বা demagnetization ঘটনা ঘটে,যা স্থায়ী চুম্বক মোটরের কর্মক্ষমতা হ্রাস করে.
