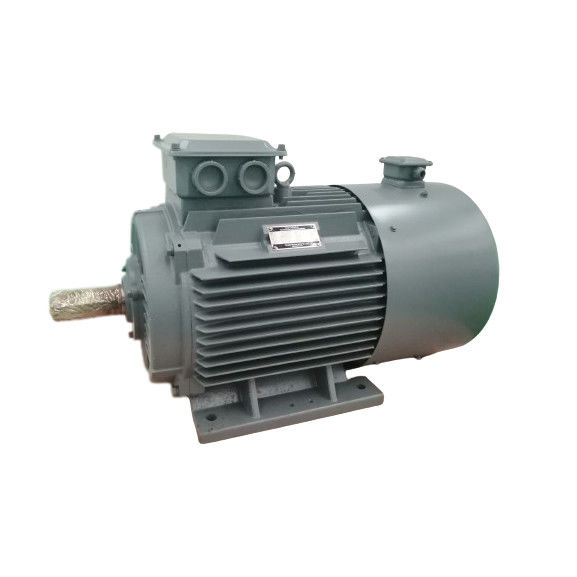

বিদ্যুৎ উৎপাদনের জন্য ১০-৩০০০ কিলোওয়াট কম গতির স্থায়ী চৌম্বক জেনারেটর

বিদ্যুৎ উৎপাদনের জন্য ১০-৩০০০ কিলোওয়াট কম গতির স্থায়ী চৌম্বক জেনারেটর

প্রোডাক্ট ডায়াগ্রাম

টেকনিক্যাল প্যারামিটার

বিস্তারিত ছবি

স্থায়ী চুম্বক জেনারেটর কি?

স্থায়ী চুম্বক জেনারেটর এমন ডিভাইস যা তাদের নিজস্ব চৌম্বক ক্ষেত্র ব্যবহার করে যান্ত্রিক আন্দোলনকে বিদ্যুতের রূপান্তর করে।এটি এক ধরনের বৈদ্যুতিক মোটর যা তার ক্ষেত্রে মোড়কের পরিবর্তে স্থায়ী চুম্বক ব্যবহার করেএই ডিভাইসগুলি সাধারণত বায়ু টারবাইন, বাষ্প টারবাইন, গ্যাস টারবাইন এবং ইঞ্জিনগুলিতে বিদ্যুৎ শক্তি উত্পাদন করতে ব্যবহৃত হয়। এগুলি দুটি প্রধান উপাদান নিয়ে গঠিতঃশক্তিশালী চুম্বক সহ একটি রটার এবং তামার কয়েল সহ একটি স্ট্যাটর. রটার স্থায়ী চুম্বক থেকে তৈরি করা হয়, এবং এটি চৌম্বকীয় ক্ষেত্র উৎপন্ন করতে পারে. চৌম্বকীয় অংশ stators পাশাপাশি প্রায় স্থাপন করা হয়, তাই প্রবাহ তাদের অতিক্রম করতে পারে.স্ট্যাটর ঘোরানো coils গঠিত হয়. একবার চৌম্বকীয় শক্তি গ্রহণ করার পর, স্ট্যাটর ফলস্বরূপ বিদ্যুৎ উৎপন্ন করে। এই ভাবে রোটরগুলির গতিবিধি বৈদ্যুতিক শক্তিতে রূপান্তরিত হয়। আমাদের যত বেশি স্ট্যাটর কয়েল আছে,যত বেশি বৈদ্যুতিক স্রোত আমরা পেতে.

গঠন

স্থায়ী চৌম্বক জেনারেটর মূলত একটি রোটার, শেষ কভার এবং স্ট্যাটর নিয়ে গঠিত। স্ট্যাটরের কাঠামোটি একটি সাধারণ আল্টারনেটরের অনুরূপ।রোটার এবং আল্ট্রাস্ট্রেটরের মধ্যে সবচেয়ে বড় পার্থক্য হল যে রোটারে স্থায়ী চুম্বকের অবস্থানের উপর নির্ভর করে উচ্চমানের, স্থায়ী চুম্বক জেনারেটর সাধারণত একটি পৃষ্ঠের রটার কাঠামো এবং একটি অন্তর্নির্মিত রটার কাঠামো বিভক্ত করা হয়।

কার্যকরী নীতি

The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. এটি দুটি অংশ, stator, এবং ঘূর্ণক গঠিত। stator হল armature যা বিদ্যুৎ উৎপন্ন করে এবং rotor হল চৌম্বকীয় মেরু। stator একটি armature লোহা কোর গঠিত হয়,সমানভাবে নির্গত তিন-পর্যায়ের ঘূর্ণন, মেশিন বেস, এবং শেষ কভার.

রোটরটি সাধারণত একটি লুকানো মেরু প্রকার, যা উত্তেজনার মোড়ক, লোহার কোর এবং শ্যাফ্ট, গার্ড রিং, কেন্দ্রের রিং ইত্যাদি নিয়ে গঠিত।

রোটারের উত্তেজনার মোড়কে সিসি স্ট্রিম দিয়ে চালিত করা হয় যাতে সিনোসাইডাল বন্টনের কাছাকাছি একটি চৌম্বক ক্ষেত্র উৎপন্ন হয় (রোটারের চৌম্বক ক্ষেত্র বলা হয়),এবং তার কার্যকরী উত্তেজনার প্রবাহ স্থির আর্মচার মোড়ানো সঙ্গে intersects. যখন রটার ঘোরে, রটারের চৌম্বকীয় ক্ষেত্র এটির সাথে ঘোরে. প্রতিবার একটি ঘূর্ণন করা হয়, চৌম্বকীয় শক্তি লাইন ক্রমক্রমে stator প্রতিটি ফেজ মোড়ক কাটা,এবং একটি তিন-ফেজ এসি সম্ভাব্য তিন-ফেজ stator মোড়ানো induced হয়.

যখন পিএম জেনারেটর একটি সমান্তরাল লোড দিয়ে চলছে, তখন তিন-ফেজ আর্মচার বর্তমানটি সিঙ্ক্রোন গতির সাথে একটি ঘোরানো চৌম্বক ক্ষেত্র তৈরি করতে সংশ্লেষ করে।স্ট্যাটর এবং রটার ক্ষেত্র ব্রেকিং টর্ক উৎপন্ন করতে মিথস্ক্রিয়াটারবাইন থেকে যান্ত্রিক টর্ক ইনপুট ব্রেকিং টর্ক অতিক্রম করে এবং কাজ করে।

স্থায়ী চুম্বক বায়ু টারবাইন জেনারেটরের বৈশিষ্ট্য এবং সুবিধাঃ

1. স্থায়ী চুম্বক জেনারেটর রোটার বিরল পৃথিবী স্থায়ী চুম্বক ইস্পাত গ্রহণ, কোন বহিরাগত উত্তেজনা, কোন কার্বন ব্রাশ, কোন স্পার্ক, কোন উত্তেজনা মোড়ানো, উচ্চ মোটর রটার শক্তি,উত্তেজনার নিয়ন্ত্রণ বাক্স নেই, উচ্চ জেনারেটর দক্ষতা, কম্প্যাক্ট কাঠামো, এবং উচ্চ নির্ভরযোগ্যতা। একই পরামিতি সঙ্গে বৈদ্যুতিক উত্তেজনা জেনারেটরের ভলিউম-থেকে-ওজনের অনুপাত 30% হ্রাস করা হয়,যা নির্মাণ ব্যয় হ্রাস করে.

2. জেনারেটরটি নিম্ন রেটযুক্ত গতি অর্জন করতে পারে, গিয়ারবক্স পলি ইত্যাদির প্রয়োজন দূর করে। সিস্টেমের দক্ষতা উন্নত করতে হাইড্রোলিক টারবাইন সরাসরি জেনারেটরকে চালিত করে।জেনারেটর কম গতিতে 50HZ একটি শক্তি ফ্রিকোয়েন্সি আউটপুট করতে পারেন. গ্রিড সংযুক্ত ইনভার্টার সঙ্গে, টারবাইন মুক্তি দেওয়া যেতে পারে. শুষ্ক ঋতু, জেনারেটর সেট একটি কম গতিতে চালায় এবং ইনভার্টার মাধ্যমে গ্রিড শক্তি সরবরাহ;গ্রীষ্মের বৃষ্টির সময়, টারবাইনটি আরও বেশি জল খেতে পারে এবং জেনারেটর সেট উচ্চ গতিতে চলে, যা আরও বিদ্যুৎ উত্পাদন করতে পারে। জেনারেটরটি গতির পরিসীমা জুড়ে দক্ষতার সাথে চলে।

3. সুরক্ষা স্তরঃ আইপি 54, মোটরের অভ্যন্তরে জল, কাদা এবং ধুলো প্রবেশ করতে বাধা দেয় এবং দীর্ঘ পরিষেবা জীবন রয়েছে। এটি ক্ষেত্রের প্রয়োজনের জন্য বিশেষভাবে উপযুক্ত।এটি বায়ু শক্তিতে ব্যাপকভাবে ব্যবহৃত হয়, জলবিদ্যুৎ, সমুদ্রের শক্তি এবং অন্যান্য নতুন শক্তি শক্তি উত্পাদন অনুষ্ঠান।

4. মোটরটি বায়ু-থান্ডা বা জল-থান্ডা, এবং তাপমাত্রা কম। মোটরটি আমদানি করা তেলযুক্ত বিয়ারিং গ্রহণ করে, যা রক্ষণাবেক্ষণ মুক্ত, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন রয়েছে।মোটর ভোল্টেজ, গতি, ক্ষমতা, এবং অন্যান্য পরামিতি প্রয়োজন অনুযায়ী পরিবর্তন করা যেতে পারে, এবং জেনারেটর একটি অনুভূমিক বা উল্লম্ব টাইপ তৈরি করা যেতে পারে। এটি spline খাদ এক্সটেনশন, ডবল খাদ এক্সটেনশন ব্যবহার করতে পারেন,ফরন্ট এন্ড স্টপ আউটপুট ইত্যাদি এবং তিনটি প্রতিরোধের সাথে চিকিত্সা করা যেতে পারে। স্থায়ী চৌম্বক বায়ু টারবাইনগুলি বৈদ্যুতিক সরঞ্জাম যা বায়ু শক্তিকে যান্ত্রিক কাজে রূপান্তর করে,যা রোটারকে ঘুরিয়ে দেয়বায়ু টারবাইনগুলি সাধারণত বায়ু টারবাইন, জেনারেটর (ডিভাইসগুলি সহ), দিকনির্দেশক নিয়ন্ত্রক (টেল ফিন), টাওয়ার, গতি সীমাবদ্ধকরণ প্রক্রিয়া,এবং শক্তি সঞ্চয়কারী ডিভাইসবায়ু টারবাইন এর কাজ করার নীতি তুলনামূলকভাবে সহজ। বায়ুর কার্যকলাপের অধীনে বায়ু চাকা ঘোরায়।এটি বাতাসের গতিশক্তিকে বায়ুচক্রের শ্যাফটের যান্ত্রিক শক্তিতে রূপান্তর করে. জেনারেটরটি ঘোরে এবং বায়ুচক্রের শ্যাফ্টের ড্রাইভের অধীনে বিদ্যুৎ উৎপন্ন করে।

2জলবিদ্যুৎ শিল্পের জন্য বৈচিত্র্যময় গতির জেনারেটর একটি সমাধান।

পরিবর্তনশীল গতির প্রযুক্তির মাধ্যমে কর্মক্ষমতা বৃদ্ধির ফলে আরও অনেক ছোট হাইড্রো সাইট অর্থনৈতিকভাবে কার্যকর হতে পারে।

ইন্ডাকশন জেনারেটরের তুলনায় স্থায়ী চৌম্বক জেনারেটরের সুবিধাঃ

1বিনামূল্যে শক্তির উৎস

স্থায়ী চৌম্বক জেনারেটরগুলি তাদের নিজস্ব চৌম্বক ব্যবহার করে বিদ্যুৎ উৎপাদন করে। সুতরাং, আপনাকে উচ্চ বিদ্যুৎ বিল পরিশোধ করতে হবে না, এবং একটি বড় বাজেট সংরক্ষণ করা হয়। উপরন্তু,এই ডিভাইসগুলিকে অন্য কোন সম্পদের প্রয়োজন নেই, যা বেশ পরিবেশ বান্ধব।



2. নির্ভরযোগ্য পাওয়ার আউটপুট

স্থায়ী চুম্বক জেনারেটরগুলির কোন বিশেষ অপারেটিং পরিবেশে প্রয়োজন হয় না। অতএব তারা বায়ু টারবাইন মোটর তুলনায় নির্ভরযোগ্য কর্মক্ষমতা প্রদান করতে পারেন।স্থায়ী চুম্বক জেনারেটর শক্তির ক্ষতি ভোগ করে নাএছাড়াও, চৌম্বকীয় মেশিনে তাপমাত্রা বৃদ্ধি হয় না, তাই বিয়ারিংগুলির জীবনকাল বাড়ানো যেতে পারে।



3কম রক্ষণাবেক্ষণ ফি

উপরে উল্লিখিত বৈশিষ্ট্যগুলির কারণে, আপনাকে স্থায়ী চৌম্বক জেনারেটরগুলির রক্ষণাবেক্ষণে প্রচুর অর্থ এবং সময় ব্যয় করতে হবে না। এবং তাদের স্লিপ রিং এবং ব্রাশ নেই,যা নিয়মিত পর্যায়ক্রমে পরীক্ষা করা হয়.



4. সামঞ্জস্য

স্থায়ী চুম্বক জেনারেটরগুলি টারবাইন এবং হাইড্রো টারবাইনগুলির সাথে ব্যবহার করা যেতে পারে।
