পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: ENNENG
সাক্ষ্যদান: CE,UL
মডেল নম্বার: পিএমএম
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 500-5000/set
প্যাকেজিং বিবরণ: সমুদ্রোপযোগী প্যাকিং
ডেলিভারি সময়: 15-120 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 20000 সেট/বছর
নাম: |
লাইন স্টার্ট স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
কুলিং: |
এয়ার কুলিং, তরল কুলিং, প্রাকৃতিক কুলিং |
খুঁটি: |
2, 4, 6, 8, 10, ইত্যাদি |
কাজের মোড: |
S1 |
সুরক্ষা গ্রেড: |
IP23, IP54, IP55, IP68 |
শক্তি: |
5-3000 কিলোওয়াট |
দক্ষতা গ্রেড: |
IE5 |
নাম: |
লাইন স্টার্ট স্থায়ী চুম্বক মোটর |
কারেন্ট: |
এসি |
উপাদান: |
বিরল পৃথিবী NdFeB |
ক্ষমতা পরিসীমা: |
5.5-3000kw |
কুলিং: |
এয়ার কুলিং, তরল কুলিং, প্রাকৃতিক কুলিং |
খুঁটি: |
2, 4, 6, 8, 10, ইত্যাদি |
কাজের মোড: |
S1 |
সুরক্ষা গ্রেড: |
IP23, IP54, IP55, IP68 |
শক্তি: |
5-3000 কিলোওয়াট |
দক্ষতা গ্রেড: |
IE5 |

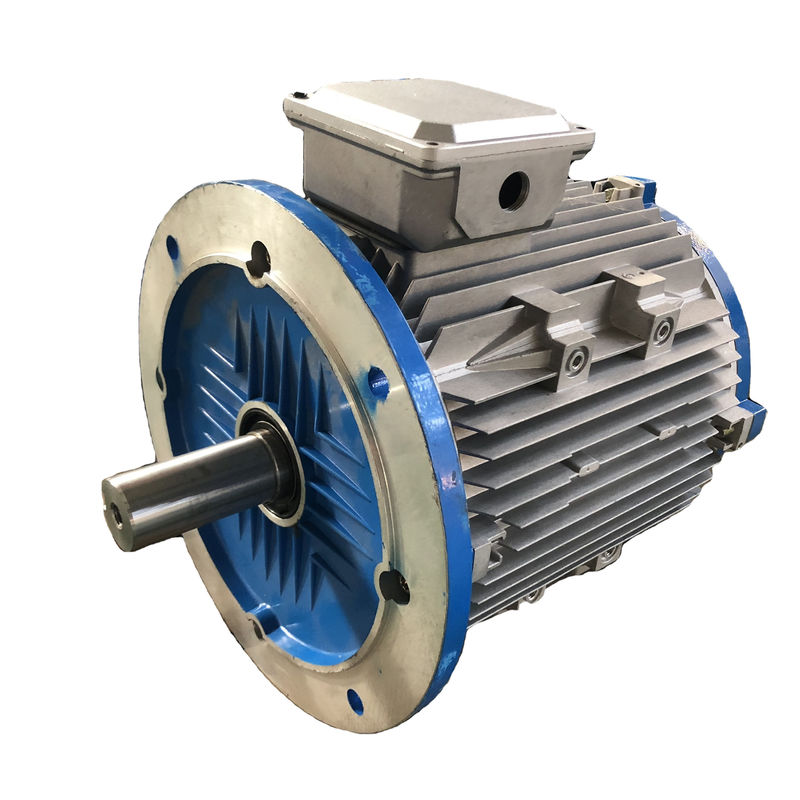

এনার্জি সেভিং লাইন স্টার্ট পার্মানেন্ট ম্যাগনেট এসি সিঙ্ক্রোনাস ইলেকট্রিক মোটর
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর কি?
একটি পিএম মোটর হল একটি এসি মোটর যা মোটরের রটারের পৃষ্ঠে এমবেড করা বা সংযুক্ত চুম্বক ব্যবহার করে।একটি ইন্ডাকশন মোটরের ক্ষেত্রে যেমন রটারের সাথে সংযোগ স্থাপন করে স্টেটর ফিল্ডকে একটি উৎপন্ন করতে হয় তার পরিবর্তে চুম্বকগুলি একটি ধ্রুবক মোটর ফ্লাক্স তৈরি করতে ব্যবহৃত হয়।লাইন-স্টার্ট পিএম (এলএসপিএম) মোটর নামে পরিচিত একটি চতুর্থ মোটর উভয় মোটরের বৈশিষ্ট্যকে অন্তর্ভুক্ত করে।একটি এলএসপিএম মোটর রটারের মধ্যে একটি পিএম মোটরের চুম্বক এবং একটি কাঠবিড়ালি খাঁচা মোটরের রটার বারগুলিকে সর্বাধিক টর্ক এবং দক্ষতা বাড়াতে অন্তর্ভুক্ত করে।
কাজ নীতি
স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর কাজের নীতি সিঙ্ক্রোনাস মোটরের অনুরূপ।এটি ঘূর্ণমান চৌম্বক ক্ষেত্রের উপর নির্ভর করে যা সিঙ্ক্রোনাস গতিতে ইলেক্ট্রোমোটিভ বল তৈরি করে।স্টেটর ওয়াইন্ডিংকে 3-ফেজ সাপ্লাই দিয়ে শক্তিযুক্ত করা হলে, বাতাসের ফাঁকের মধ্যে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি হয়।
এটি ঘূর্ণন সঁচারক বল তৈরি করে যখন রটার ক্ষেত্রের খুঁটিগুলি ঘূর্ণায়মান চৌম্বক ক্ষেত্রকে সিঙ্ক্রোনাস গতিতে ধরে রাখে এবং রটার ক্রমাগত ঘোরে।যেহেতু এই মোটরগুলি স্ব-শুরুকারী মোটর নয়, তাই একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই প্রদান করা প্রয়োজন।
EMF এবং টর্ক সমীকরণ
একটি সিঙ্ক্রোনাস মেশিনে, প্রতি পর্বে প্রবর্তিত গড় ইএমএফকে একটি সিঙ্ক্রোনাস মোটরটিতে গতিশীল প্ররোচিত ইএমএফ বলা হয়, প্রতি বিপ্লব প্রতি কন্ডাক্টর দ্বারা কাটা ফ্লাক্স হল Pϕ ওয়েবার
তারপর একটি বিপ্লব সম্পূর্ণ করতে সময় লাগে 60/N সেকেন্ড
কন্ডাক্টর প্রতি প্ররোচিত গড় ইএমএফ ব্যবহার করে গণনা করা যেতে পারে
( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph
যেখানে Tph = Zph/2
অতএব, প্রতি ফেজ গড় EMF হল,
= 4 x ϕ x Tph x PN/120 = 4ϕfTph
যেখানে Tph = no.প্রতি পর্বে সিরিজে সংযুক্ত পালাগুলির
ϕ = ওয়েবারে ফ্লাক্স/পোল
পি = না।খুঁটির
F= Hz এ ফ্রিকোয়েন্সি
Zph = না।প্রতি পর্বে সিরিজে সংযুক্ত কন্ডাক্টরের।= Zph/3
EMF সমীকরণ স্টেটরের কয়েল এবং কন্ডাক্টরের উপর নির্ভর করে।এই মোটরের জন্য, ডিস্ট্রিবিউশন ফ্যাক্টর Kd এবং পিচ ফ্যাক্টর Kpও বিবেচনা করা হয়।
তাই, E = 4 x ϕ xfx Tph xKd x Kp
একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের টর্ক সমীকরণ দেওয়া হয় এইভাবে,
T = (3 x Eph x Iph x sinβ) / ωm
Back emf ব্যাক ইলেক্ট্রোমোটিভ ফোর্স এর জন্য ছোট কিন্তু এটি কাউন্টার-ইলেক্ট্রোমোটিভ ফোর্স নামেও পরিচিত।ব্যাক ইলেক্ট্রোমোটিভ ফোর্স হল ভোল্টেজ যা বৈদ্যুতিক মোটরগুলিতে ঘটে যখন স্টেটর উইন্ডিং এবং রটারের চৌম্বক ক্ষেত্রের মধ্যে একটি আপেক্ষিক গতি থাকে।রটারের জ্যামিতিক বৈশিষ্ট্যগুলি ব্যাক-এমএফ তরঙ্গরূপের আকৃতি নির্ধারণ করবে।এই তরঙ্গরূপগুলি সাইনোসয়েডাল, ট্র্যাপিজয়েডাল, ত্রিভুজাকার বা এর মধ্যে কিছু হতে পারে।
ইন্ডাকশন এবং পিএম মেশিন উভয়ই ব্যাক-এমএফ তরঙ্গরূপ তৈরি করে।একটি ইন্ডাকশন মেশিনে, স্টেটর ফিল্ডের অভাবের কারণে অবশিষ্ট রটার ফিল্ড ধীরে ধীরে ক্ষয় হওয়ার কারণে ব্যাক-এমএফ তরঙ্গরূপ ক্ষয়প্রাপ্ত হবে।যাইহোক, একটি PM মেশিন দিয়ে, রটার তার নিজস্ব চৌম্বক ক্ষেত্র তৈরি করে।অতএব, যখনই রটার গতিতে থাকে তখন স্টেটর উইন্ডিংয়ে একটি ভোল্টেজ প্রবর্তিত হতে পারে।ব্যাক-ইএমএফ ভোল্টেজ গতির সাথে রৈখিকভাবে বৃদ্ধি পাবে এবং সর্বাধিক অপারেটিং গতি নির্ধারণে এটি একটি গুরুত্বপূর্ণ ফ্যাক্টর।
SPM মোটরগুলিতে রটার পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে।এই যান্ত্রিক মাউন্টিংয়ের কারণে, তাদের যান্ত্রিক শক্তি আইপিএম মোটরগুলির তুলনায় দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটরের সর্বোচ্চ নিরাপদ যান্ত্রিক গতিকে সীমাবদ্ধ করে।উপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় স্যালেন্সি (Ld ≈ Lq) প্রদর্শন করে।রটার টার্মিনালে পরিমাপ করা ইন্ডাকট্যান্স মানগুলি রটার অবস্থান নির্বিশেষে সামঞ্জস্যপূর্ণ।কাছাকাছি একতা স্যালেন্সি অনুপাতের কারণে, SPM মোটর ডিজাইন উল্লেখযোগ্যভাবে নির্ভর করে, সম্পূর্ণরূপে না হলে, টর্ক তৈরি করতে চৌম্বকীয় টর্ক উপাদানের উপর।
আইপিএম মোটরগুলিতে একটি স্থায়ী চুম্বক থাকে যা রটারের মধ্যেই এমবেড করা থাকে।তাদের SPM সমকক্ষের বিপরীতে, স্থায়ী চুম্বকের অবস্থান আইপিএম মোটরকে খুব যান্ত্রিকভাবে শব্দ করে এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্ত করে তোলে।এই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় স্যালেন্সি রেশিও (Lq > Ld) দ্বারা সংজ্ঞায়িত করা হয়।তাদের চৌম্বকীয় লবণাক্ততার কারণে, একটি আইপিএম মোটর মোটরের চুম্বকীয় এবং অনিচ্ছা টর্ক উভয় উপাদানের সুবিধা গ্রহণ করে টর্ক তৈরি করার ক্ষমতা রাখে।
কোন অ্যাপ্লিকেশন PMSM মোটর ব্যবহার করে?
PMSM মোটর ব্যবহার করে এমন শিল্পের মধ্যে রয়েছে মেটালার্জিক্যাল, সিরামিক, রাবার, পেট্রোলিয়াম, টেক্সটাইল এবং আরও অনেক কিছু।PMSM মোটরগুলিকে ধ্রুবক ভোল্টেজ এবং ফ্রিকোয়েন্সি সরবরাহের পাশাপাশি পরিবর্তনশীল স্পিড ড্রাইভ (VSD) অ্যাপ্লিকেশন থেকে সিঙ্ক্রোনাস গতিতে কাজ করার জন্য ডিজাইন করা যেতে পারে।উচ্চ দক্ষতা এবং শক্তি এবং টর্কের ঘনত্বের কারণে বৈদ্যুতিক যানবাহনে (EVs) ব্যাপকভাবে ব্যবহৃত হয়, এগুলি সাধারণত উচ্চ টর্ক অ্যাপ্লিকেশন যেমন মিক্সার, গ্রাইন্ডার, পাম্প, ফ্যান, ব্লোয়ার, কনভেয়র এবং শিল্প অ্যাপ্লিকেশনগুলিতে একটি উচ্চতর পছন্দ যেখানে ঐতিহ্যগতভাবে ইন্ডাকশন মোটর। পাওয়া গেছে
অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর: সর্বোচ্চ শক্তি দক্ষতা
অভ্যন্তরীণ চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (IPMSM) হল ট্র্যাকশন অ্যাপ্লিকেশনের জন্য আদর্শ মোটর যেখানে সর্বাধিক টর্ক সর্বাধিক গতিতে ঘটে না।উচ্চ গতিশীলতা এবং ওভারলোড ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে এই ধরনের মোটর ব্যবহার করা হয়।এবং আপনি যদি IE4 এবং IE5 পরিসরে ফ্যান বা পাম্প পরিচালনা করতে চান তবে এটি নিখুঁত পছন্দ।উচ্চ ক্রয় খরচ সাধারণত রান টাইমে শক্তি সঞ্চয়ের মাধ্যমে পুনরুদ্ধার করা হয়, যদি আপনি এটি সঠিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের সাথে পরিচালনা করেন।
আমাদের মোটর-মাউন্ট করা পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভগুলি MTPA (সর্বোচ্চ টর্ক প্রতি অ্যাম্পিয়ার) এর উপর ভিত্তি করে একটি সমন্বিত নিয়ন্ত্রণ কৌশল ব্যবহার করে।এটি আপনাকে সর্বোচ্চ শক্তি দক্ষতার সাথে আপনার স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর পরিচালনা করতে দেয়।200% এর ওভারলোড, চমৎকার স্টার্টিং টর্ক, এবং বর্ধিত গতি নিয়ন্ত্রণ পরিসীমা আপনাকে মোটর রেটিংকে পুরোপুরি কাজে লাগাতে দেয়।খরচ দ্রুত পুনরুদ্ধার এবং সবচেয়ে দক্ষ নিয়ন্ত্রণ প্রক্রিয়ার জন্য.
ক্লাসিক সার্ভো অ্যাপ্লিকেশনের জন্য বাহ্যিক চুম্বক সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর
বাহ্যিক চুম্বক (SPMSM) সহ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর হল আদর্শ মোটর যখন আপনার উচ্চ ওভারলোড এবং দ্রুত ত্বরণের প্রয়োজন হয়, উদাহরণস্বরূপ ক্লাসিক সার্ভো অ্যাপ্লিকেশনগুলিতে।দীর্ঘায়িত নকশার ফলে কম ভরের জড়তা হয় এবং এটি সর্বোত্তমভাবে ইনস্টল করা যায়।যাইহোক, SPMSM এবং পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সমন্বিত সিস্টেমের একটি অসুবিধা হল এর সাথে সম্পর্কিত খরচ, কারণ ব্যয়বহুল প্লাগ প্রযুক্তি এবং উচ্চ-মানের এনকোডার প্রায়শই ব্যবহৃত হয়।
PMSM মোটর এর সুবিধা
উচ্চ দক্ষতা
এটি কম গতিতে বিশেষভাবে সত্য।স্থায়ী চুম্বক মোটরের রটার ফিল্ড তৈরি করার জন্য তার রটারে কারেন্ট সরবরাহ করার প্রয়োজন হয় না, তাই রটারের ক্ষতি প্রায় সম্পূর্ণভাবে দূর করে।ইন্ডাকশন বা অনিচ্ছা মোটরগুলির সাথে তুলনা করলে স্টেটরে কম কারেন্টের প্রয়োজন হয় এবং একটি বড় পাওয়ার ফ্যাক্টর থাকে, যার ফলে কন্ট্রোলারে ছোট কারেন্ট রেটিং হয় এবং সামগ্রিক ড্রাইভ সিস্টেমের দক্ষতা বৃদ্ধি পায়।
একটি ইন্ডাকশন মোটরের তুলনায় উচ্চ দক্ষতায় কম গতিতে ড্রাইভ করা যান্ত্রিক বিন্যাস থেকে জটিলতাকে সরিয়ে, গতি-হ্রাস সংক্রমণের প্রয়োজনীয়তা মুছে ফেলতে পারে।
ধ্রুবক টর্ক
এই ধরনের মোটর ধ্রুবক ঘূর্ণন সঁচারক বল তৈরি করতে পারে এবং কম গতিতে সম্পূর্ণ টর্ক বজায় রাখতে পারে।
আকার
ছোট আকার, হালকা ওজন, এবং কম কয়েল একটি উচ্চ শক্তি ঘনত্ব প্রদান করে।
খরচ-কার্যকর
ব্রাশের অনুপস্থিতিতে, রক্ষণাবেক্ষণের খরচ কমে যায়।
সর্বনিম্ন তাপ
PMSM-এ স্টেটর কয়েলে তাপ উৎপন্ন হয় এবং সেখানে কোনো ব্রাশ নেই এবং রটারে শুধুমাত্র ন্যূনতম তাপ উৎপন্ন হয়, যা মোটরকে শীতল করার সুবিধা দেয়।যেহেতু তারা ইন্ডাকশন মোটরের চেয়ে ঠান্ডা চালায়, মোটরের নির্ভরযোগ্যতা এবং জীবনকাল বৃদ্ধি পায়।
গতি পরিসীমা
এই ধরনের মোটর ফিল্ড উইকেনিং ব্যবহার করে একটি বিস্তৃত গতির পরিসর থাকতে পারে এবং ধ্রুব টর্ক অপারেশনের সময় সর্বাধিক টর্ক/কারেন্ট (MTPA) নিয়ন্ত্রণ কৌশল গ্রহণ করতে পারে।
আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগের উপর বিশ্লেষণ
1.হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
হোম অ্যাপ্লায়েন্স বাজারে স্থায়ী চুম্বক মোটর প্রযুক্তির প্রয়োগ VCDDVD এবং কম্পিউটারে উদ্ভাসিত হয়।বর্তমানে, এটি ধীরে ধীরে শিল্পায়নের বিকাশ গঠন করেছে এবং ধীরে ধীরে বহু-ফেজ পরিবর্তনশীল গতির ড্রাইভে প্রসারিত হয়েছে।উদাহরণস্বরূপ, লোকেরা ইনভার্টার এয়ার কন্ডিশনার ব্যবহার করে আধুনিক স্থায়ী চুম্বক মোটর প্রযুক্তি ব্যবহার করে এয়ার কন্ডিশনারটির অপারেটিং দক্ষতা উন্নত করতে, ধীরে ধীরে এয়ার কন্ডিশনার মোটরের ভলিউম কমাতে এবং এয়ার কন্ডিশনার দ্বারা সৃষ্ট শব্দ কমাতে।
2.লিফট বাজারে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
স্থায়ী চুম্বক মোটর পরিবর্তনশীল গতি সিস্টেম প্রায় 10 বছর ধরে লিফট বাজারে ব্যবহার করা হয়েছে।উদাহরণস্বরূপ, লিফট ট্র্যাকশন মেশিন হিসাবে একটি কম-গতির বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার করে, বিরল আর্থ স্থায়ী চুম্বক মোটর ব্যবহার লিফটের 20% বৈদ্যুতিক শক্তি সংরক্ষণ করতে পারে।আধুনিক স্থায়ী চুম্বক মোটর সাধারণত পরিবর্তনশীল-গতি ড্রাইভ সিস্টেমের ক্ষেত্রে বড় লোড পরিবর্তন এবং উচ্চ গতির সামঞ্জস্যের প্রয়োজনীয়তা সহ ব্যবহৃত হয়।
3.শিল্প এবং খনির উদ্যোগে স্থায়ী চুম্বক ইলেক্ট্রোমেকানিকাল প্রযুক্তির প্রয়োগ
স্থায়ী চুম্বক মোটরগুলির বিকাশের সাথে, বড় টর্ক স্থায়ী চুম্বক মোটরগুলি ভালভাবে বিকশিত হয়েছে, বিশেষ করে বাজারে স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলির সফল প্রবর্তন ভারী শিল্প ও খনির উদ্যোগগুলিকে নতুন পছন্দ দিয়েছে।যেহেতু স্থায়ী চুম্বক মোটরের আউটপুট টর্ক যথেষ্ট বড়, যান্ত্রিক ট্রান্সমিশনের ব্যবহার কমে যায় এবং গতি নিয়ন্ত্রণযোগ্য।এটি কম গতিতে চলতে পারে।অতএব, তরল সংযোগের প্রয়োগ বাদ দেওয়া হয়, যা সম্পর্কিত সরঞ্জাম ক্রয় এবং উপরের দুটি সরঞ্জামের রক্ষণাবেক্ষণের খরচ বাঁচায়, যা নিরাপত্তা ঝুঁকি হ্রাস করে, তাই স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর অনেক শিল্প এবং খনির উদ্যোগে খুব জনপ্রিয়। .এর পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ ফাংশনের কারণে, এটি ব্যবহারকারীদের উত্পাদন দক্ষতা উন্নত করতে এবং বৈদ্যুতিক শক্তি সংরক্ষণের জন্য একটি শক্তিশালী গ্যারান্টি প্রদান করে।অতএব, আধুনিক স্থায়ী চুম্বক পরিবর্তনশীল ফ্রিকোয়েন্সি মোটরগুলি ভবিষ্যতে তাদের সরঞ্জাম আপগ্রেড করার জন্য শিল্প এবং খনির উদ্যোগগুলির জন্য একটি প্রয়োজনীয় পছন্দ।
