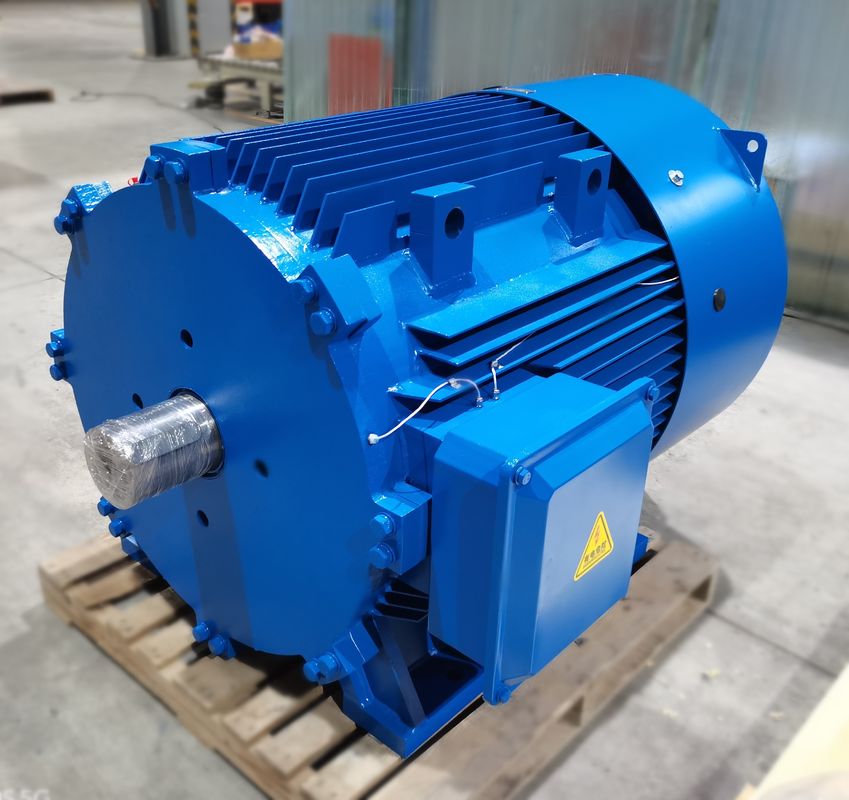

IP65 ওয়াটার কুলড স্থায়ী চুম্বক গিয়ারলেস এনার্জি সেভিং মোটর প্রস্তুতকারক

PMACM-এর সংজ্ঞায়িত বৈশিষ্ট্য - তাদের রটারের মধ্যে স্থায়ী চুম্বকগুলি - স্টেটর উইন্ডিংগুলির ঘূর্ণায়মান চৌম্বক ক্ষেত্র (RMF) দ্বারা কাজ করা হয় এবং ঘূর্ণন গতিতে বিতাড়িত হয়।এটি অন্যান্য রটার থেকে একটি বিচ্যুতি, যেখানে চৌম্বকীয় বল অবশ্যই রটার হাউজিং-এ প্ররোচিত বা উৎপন্ন হতে হবে, যাতে আরও কারেন্টের প্রয়োজন হয়।এর মানে হল যে পিএমএসিএমগুলি সাধারণত ইন্ডাকশন মোটরগুলির চেয়ে বেশি দক্ষ, কারণ রটারের চৌম্বক ক্ষেত্র স্থায়ী এবং এটির উত্পাদনের জন্য ব্যবহার করার জন্য শক্তির উত্সের প্রয়োজন হয় না।এর অর্থ এই যে তাদের পরিচালনা করার জন্য একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি, বা পিএম ড্রাইভ) প্রয়োজন, যা একটি নিয়ন্ত্রণ ব্যবস্থা যা এই মোটর দ্বারা উত্পাদিত টর্ককে মসৃণ করে।রটার ঘূর্ণনের নির্দিষ্ট পর্যায়ে স্টেটর উইন্ডিংগুলিতে কারেন্ট চালু এবং বন্ধ করার মাধ্যমে, পিএম ড্রাইভ একই সাথে টর্ক এবং কারেন্ট নিয়ন্ত্রণ করে এবং রটার অবস্থান গণনা করতে এই ডেটা ব্যবহার করে এবং সেইজন্য শ্যাফ্ট আউটপুটের গতি।তারা সিঙ্ক্রোনাস মেশিন, কারণ তাদের ঘূর্ণন গতি RMF এর গতির সাথে মেলে।এই মেশিনগুলি তুলনামূলকভাবে নতুন এবং এখনও অপ্টিমাইজ করা হচ্ছে, তাই যে কোনও একটি PMACM-এর নির্দিষ্ট অপারেশন আপাতত প্রতিটি ডিজাইনের জন্য অপরিহার্যভাবে অনন্য।

কেন স্থায়ী চুম্বক এসি মোটর চয়ন?

স্থায়ী চুম্বক AC (PMAC) মোটর অন্যান্য ধরনের মোটরের তুলনায় বেশ কিছু সুবিধা দেয়, যার মধ্যে রয়েছে:

উচ্চ দক্ষতা: PMAC মোটরগুলি রটার কপার ক্ষয় না হওয়ার কারণে এবং কম ওয়াইন্ডিং লসের কারণে অত্যন্ত দক্ষ।তারা 97% পর্যন্ত দক্ষতা অর্জন করতে পারে, যার ফলে উল্লেখযোগ্য শক্তি সঞ্চয় হয়।

উচ্চ শক্তির ঘনত্ব: PMAC মোটরগুলির অন্যান্য মোটর ধরণের তুলনায় উচ্চ শক্তির ঘনত্ব রয়েছে, যার অর্থ তারা আকার এবং ওজনের প্রতি ইউনিটে আরও বেশি শক্তি উত্পাদন করতে পারে।এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত।

উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: PMAC মোটর একটি উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব আছে, যার মানে তারা আকার এবং ওজন প্রতি ইউনিট আরো টর্ক উত্পাদন করতে পারে.এটি এগুলিকে এমন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে উচ্চ টর্কের প্রয়োজন হয়।

হ্রাসকৃত রক্ষণাবেক্ষণ: যেহেতু PMAC মোটরগুলিতে কোনও ব্রাশ নেই, তাই তাদের কম রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অন্যান্য মোটর ধরণের তুলনায় দীর্ঘ জীবনকাল থাকে।

উন্নত নিয়ন্ত্রণ: PMAC মোটরগুলির অন্যান্য মোটর প্রকারের তুলনায় ভাল গতি এবং টর্ক নিয়ন্ত্রণ রয়েছে, যেখানে সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য তাদের আদর্শ করে তোলে।

পরিবেশগতভাবে বন্ধুত্বপূর্ণ: PMAC মোটরগুলি অন্যান্য মোটর প্রকারের তুলনায় বেশি পরিবেশগতভাবে বন্ধুত্বপূর্ণ কারণ তারা বিরল আর্থ ধাতু ব্যবহার করে, যা পুনর্ব্যবহার করা সহজ এবং অন্যান্য মোটর ধরণের তুলনায় কম বর্জ্য উত্পাদন করে।

সামগ্রিকভাবে, PMAC মোটরগুলির সুবিধাগুলি বৈদ্যুতিক যানবাহন, শিল্প যন্ত্রপাতি এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি চমৎকার পছন্দ করে তোলে।

স্থায়ী চুম্বক AC (PMAC) মোটরগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে যার মধ্যে রয়েছে:

শিল্প যন্ত্রপাতি: PMAC মোটরগুলি বিভিন্ন শিল্প যন্ত্রপাতি অ্যাপ্লিকেশনে ব্যবহৃত হয়, যেমন পাম্প, কম্প্রেসার, পাখা এবং মেশিন টুলস।তারা উচ্চ দক্ষতা, উচ্চ শক্তি ঘনত্ব, এবং সুনির্দিষ্ট নিয়ন্ত্রণ অফার করে, যা তাদের এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

রোবোটিক্স: PMAC মোটরগুলি রোবোটিক্স এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে তারা উচ্চ টর্ক ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং উচ্চ দক্ষতা প্রদান করে।এগুলি প্রায়শই রোবোটিক অস্ত্র, গ্রিপার এবং অন্যান্য গতি নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

HVAC সিস্টেম: PMAC মোটরগুলি গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার (HVAC) সিস্টেমে ব্যবহৃত হয়, যেখানে তারা উচ্চ দক্ষতা, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে ফ্যান এবং পাম্পগুলিতে ব্যবহৃত হয়।

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: PMAC মোটরগুলি পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থায় ব্যবহৃত হয়, যেমন বায়ু টারবাইন এবং সৌর ট্র্যাকার, যেখানে তারা উচ্চ দক্ষতা, উচ্চ শক্তির ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে।এগুলি প্রায়শই এই সিস্টেমগুলিতে জেনারেটর এবং ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়।

চিকিৎসা সরঞ্জাম: PMAC মোটরগুলি চিকিৎসা সরঞ্জামগুলিতে ব্যবহৃত হয়, যেমন MRI মেশিন, যেখানে তারা উচ্চ টর্কের ঘনত্ব, সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম শব্দের মাত্রা প্রদান করে।এগুলি প্রায়শই মোটরগুলিতে ব্যবহৃত হয় যা এই মেশিনগুলিতে চলমান অংশগুলি চালায়।

এসপিএম বনাম আইপিএম

একটি PM মোটর দুটি প্রধান বিভাগে বিভক্ত করা যেতে পারে: পৃষ্ঠ স্থায়ী চুম্বক মোটর (SPM) এবং অভ্যন্তরীণ স্থায়ী চুম্বক মোটর (IPM)।মোটর ডিজাইনের প্রকারে রটার বার নেই।উভয় প্রকারই রটারের ভিতরে বা ভিতরে সংযুক্ত স্থায়ী চুম্বক দ্বারা চৌম্বকীয় প্রবাহ উৎপন্ন করে।

SPM মোটরগুলিতে রটার পৃষ্ঠের বাইরের অংশে চুম্বক লাগানো থাকে।এই যান্ত্রিক মাউন্টিংয়ের কারণে, তাদের যান্ত্রিক শক্তি আইপিএম মোটরগুলির তুলনায় দুর্বল।দুর্বল যান্ত্রিক শক্তি মোটরের সর্বোচ্চ নিরাপদ যান্ত্রিক গতিকে সীমাবদ্ধ করে।উপরন্তু, এই মোটরগুলি খুব সীমিত চৌম্বকীয় স্যালেন্সি (Ld ≈ Lq) প্রদর্শন করে।

রটার টার্মিনালে পরিমাপ করা ইন্ডাকট্যান্স মানগুলি রটার অবস্থান নির্বিশেষে সামঞ্জস্যপূর্ণ।কাছাকাছি একতা স্যালেন্সি অনুপাতের কারণে, SPM মোটর ডিজাইন উল্লেখযোগ্যভাবে নির্ভর করে, সম্পূর্ণরূপে না হলে, টর্ক তৈরি করতে চৌম্বকীয় টর্ক উপাদানের উপর।

আইপিএম মোটরগুলিতে একটি স্থায়ী চুম্বক থাকে যা রটারের মধ্যেই এমবেড করা থাকে।তাদের SPM সমকক্ষের বিপরীতে, স্থায়ী চুম্বকের অবস্থান আইপিএম মোটরকে খুব যান্ত্রিকভাবে শব্দ করে এবং খুব উচ্চ গতিতে কাজ করার জন্য উপযুক্ত করে তোলে।এই মোটরগুলি তাদের তুলনামূলকভাবে উচ্চ চৌম্বকীয় স্যালেন্সি রেশিও (Lq > Ld) দ্বারা সংজ্ঞায়িত করা হয়।তাদের চৌম্বকীয় লবণাক্ততার কারণে, একটি আইপিএম মোটর মোটরের চুম্বকীয় এবং অনিচ্ছা টর্ক উভয় উপাদানের সুবিধা গ্রহণ করে টর্ক তৈরি করার ক্ষমতা রাখে।

সেলফ সেন্সিং বনাম ক্লোজড-লুপ অপারেশন

ড্রাইভ প্রযুক্তির সাম্প্রতিক অগ্রগতি স্ট্যান্ডার্ড এসি ড্রাইভগুলিকে "স্ব-সনাক্ত" করতে এবং মোটর চুম্বকের অবস্থান ট্র্যাক করতে দেয়।একটি বন্ধ-লুপ সিস্টেম সাধারণত কর্মক্ষমতা অপ্টিমাইজ করতে z-পালস চ্যানেল ব্যবহার করে।নির্দিষ্ট রুটিনের মাধ্যমে, ড্রাইভ A/B চ্যানেল ট্র্যাক করে এবং z-চ্যানেলের ত্রুটি সংশোধন করে মোটর চুম্বকের সঠিক অবস্থান জানে।চুম্বকের সঠিক অবস্থান জানা সর্বোত্তম কার্যক্ষমতার ফলে সর্বোত্তম টর্ক উৎপাদনের অনুমতি দেয়।

PM মোটরগুলির ফ্লাক্স দুর্বল / তীব্র হচ্ছে

একটি স্থায়ী চুম্বক মোটর মধ্যে ফ্লাক্স চুম্বক দ্বারা উত্পন্ন হয়.ফ্লাক্স ক্ষেত্রটি একটি নির্দিষ্ট পথ অনুসরণ করে, যা বাড়ানো বা বিরোধিতা করা যেতে পারে।ফ্লাক্স ফিল্ডকে বুস্ট করা বা তীব্র করা মোটরকে সাময়িকভাবে টর্ক উৎপাদন বাড়াতে দেয়।ফ্লাক্স ক্ষেত্রের বিরোধিতা মোটরের বিদ্যমান চুম্বক ক্ষেত্রকে অস্বীকার করবে।হ্রাসকৃত চুম্বক ক্ষেত্র ঘূর্ণন সঁচারক বল উৎপাদন সীমিত করবে, কিন্তু ব্যাক-ইএমএফ ভোল্টেজ কমিয়ে দেবে।হ্রাসকৃত ব্যাক-ইএমএফ ভোল্টেজ উচ্চতর আউটপুট গতিতে কাজ করার জন্য মোটরকে ধাক্কা দেওয়ার জন্য ভোল্টেজকে মুক্ত করে।উভয় ধরনের অপারেশন অতিরিক্ত মোটর বর্তমান প্রয়োজন.মোটর কন্ট্রোলার দ্বারা প্রদত্ত ডি-অক্ষ জুড়ে মোটর কারেন্টের দিক, পছন্দসই প্রভাব নির্ধারণ করে।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ইনস্টল করার জন্য পদক্ষেপ এবং সতর্কতা:

1. ইনস্টলেশনের আগে প্রস্তুতি

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের সমর্থনকারী সরঞ্জামগুলি পরীক্ষা করুন: যেমন মেশিন বেস, মেশিন বেসের নীচের বোল্ট, গিয়ারবক্স ইত্যাদি।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের যান্ত্রিক এবং বৈদ্যুতিক সংযোগগুলি পরীক্ষা করে নিশ্চিত করুন যে সমস্ত জিনিসপত্র এবং সংযোগকারীগুলি স্পেসিফিকেশনের মধ্যে রয়েছে।

ক্ষতি বা বিকৃতির জন্য স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর এবং এর সমর্থনকারী সরঞ্জামের পরিবহন পরীক্ষা করুন।

2. স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর এবং এর সমর্থনকারী সরঞ্জাম ইনস্টল করুন

মেশিন বেস ইনস্টল করুন: মেশিন বেসটি ইনস্টলেশন ফাউন্ডেশনের উপর রাখুন এবং মেশিন বেসের নীচে বোল্ট দিয়ে এটি ঠিক করুন।নিশ্চিত করুন যে বেসটি সমতল এবং একই স্তরে ইনস্টল করা আছে।

গিয়ারবক্স ইনস্টল করুন: মেশিনের বেসে গিয়ারবক্স ইনস্টল করুন এবং গিয়ারবক্স এবং মেশিন বেসের মধ্যে মিলিত বোল্ট এবং পিন দিয়ে এটি ঠিক করুন।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ইনস্টল করুন: গিয়ারবক্সে স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ইনস্টল করুন এবং মোটর শ্যাফ্টকে রিডুসার ইনপুট শ্যাফ্টের সাথে মেলে।

যান্ত্রিক এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশগুলি ইনস্টল করুন: মেশিনের বেসে যান্ত্রিক এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশগুলি ইনস্টল করুন এবং সংশ্লিষ্ট তারের মাধ্যমে বৈদ্যুতিক নিয়ন্ত্রণ সংযোগ করুন।

3. মনোযোগ প্রয়োজন বিষয়

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের স্ট্যান্ডার্ড ইনস্টলেশন অবস্থান অপ্রয়োজনীয় কম্পন প্রভাব কমাতে অনুভূমিকভাবে ইনস্টল করা উচিত।

ইনস্টলেশন প্রক্রিয়া চলাকালীন, সংঘর্ষ এবং পরিধানের মতো মোটরের ক্ষতি এড়াতে মোটর সুরক্ষার দিকে মনোযোগ দেওয়া প্রয়োজন।

গিয়ারবক্স ইনস্টল করার সময়, গতি এবং সংক্রমণ দক্ষতার সামঞ্জস্য নিশ্চিত করতে গিয়ারবক্স এবং স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের মিলের দিকে মনোযোগ দেওয়া প্রয়োজন।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের ইনস্টলেশন অবস্থান এবং কোণ অনুসারে ফ্রেম এবং গিয়ারবক্স ইনস্টল করার সময়, তারা একই স্তরে রয়েছে তা নিশ্চিত করার জন্য প্রস্তুতকারকের প্রয়োজনীয়তাগুলি কঠোরভাবে অনুসরণ করা প্রয়োজন।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর ইনস্টল করার প্রক্রিয়ায়, অপারেশন চলাকালীন পড়ে যাওয়া বা আলগা হওয়া এড়াতে সংযোগকারী বোল্টগুলিকে শক্ত করার দিকে মনোযোগ দেওয়া প্রয়োজন।
