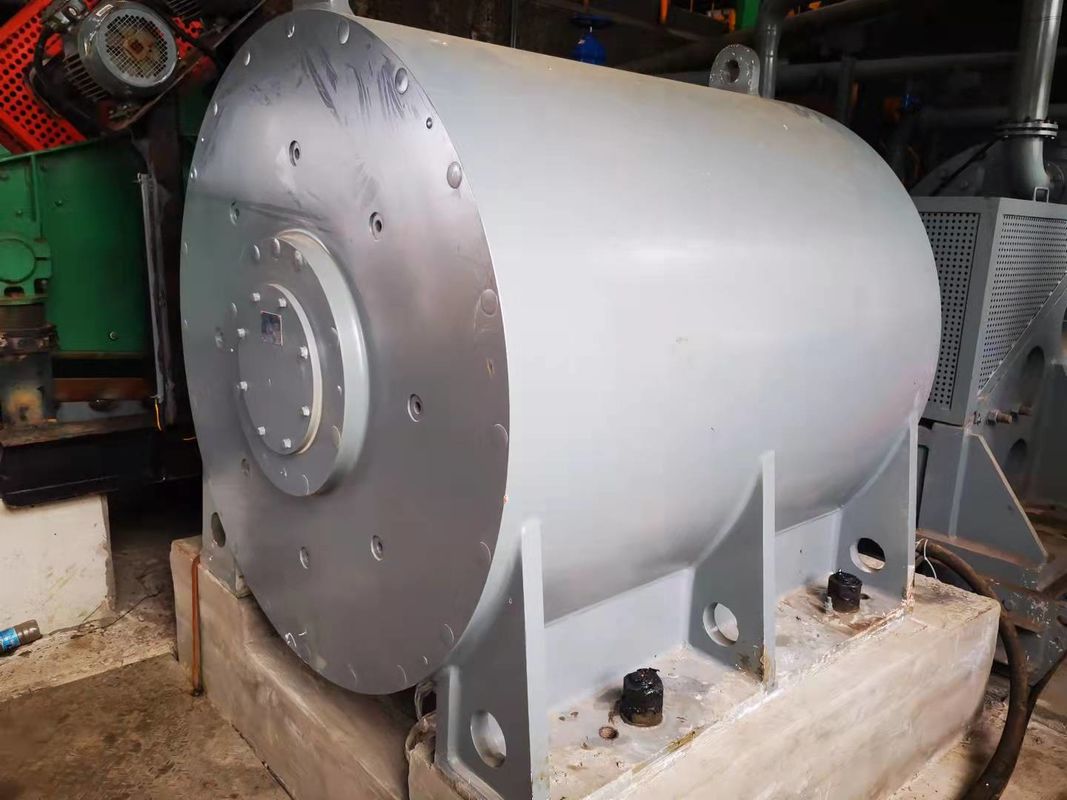

এসি সিঙ্ক্রোনাস স্থায়ী চুম্বক মোটর উচ্চ টর্ক কম গতির সরাসরি ড্রাইভ

সরাসরি ড্রাইভ টাইপ বিশেষ স্থায়ী চুম্বক মোটরসরাসরি ড্রাইভবেল্ট পরিবাহক জন্য:

বেল্ট পরিবাহকগুলির জন্য বিশেষ নিম্ন-গতির উচ্চ-শক্তি স্থায়ী চুম্বক ড্রাইভ সিস্টেম হল একটি উচ্চ-দক্ষতা এবং শক্তি-সাশ্রয়ী ডাইরেক্ট-ড্রাইভ বৈদ্যুতিক ড্রাইভ সিস্টেম, যা সরাসরি লোড সরঞ্জামগুলিকে চালিত করে।ঐতিহ্যগত অ্যাসিঙ্ক্রোনাস মোটর থেকে ভিন্ন, সিস্টেমের নির্বাচন প্রকৃত সরঞ্জামের গতি পরিসীমা এবং সরঞ্জাম লোড টর্কের উপর নির্ভর করে।নির্দিষ্ট নির্বাচন নিয়ম নিম্নরূপ:

বেল্টের গতি এবং বেল্ট পরিবাহকের রোলারের বাইরের ব্যাস অনুযায়ী মোটর গতির পরিসীমা নির্ধারণ করুন, মোটর ড্রাইভ সিস্টেম নির্বাচন করতে যার গতি পরিসীমা প্রকৃত চাহিদার চেয়ে কম নয় এবং নিকটতম নয়।স্ট্যান্ডার্ড রেট করা গতি হল 0~60r/min, 0~75r/min, 0~90r/min, এবং অন্যান্য গতির রেঞ্জগুলি গ্রাহকদের প্রকৃত প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য ও কাস্টমাইজ করা যেতে পারে।

উপযুক্ত স্থায়ী চুম্বক ড্রাইভ সিস্টেম নির্বাচন করতে প্রথমে বেল্ট পরিবাহক দ্বারা প্রয়োজনীয় টর্ক নিশ্চিত করুন।সরঞ্জামের প্রকৃত ঘূর্ণন সঁচারক বল একটি ঐতিহ্যগত অ্যাসিঙ্ক্রোনাস মোটরের পরামিতি এবং রিডুসারের গতির অনুপাত অনুসারেও গণনা করা যেতে পারে।

মোটরের রেট করা ভোল্টেজ নির্ধারণ করুন।30000N.m এর টর্কের অধীনে মোটরের সাধারণ ভোল্টেজ হল 380V, 660V, এবং 1140V।30000N.m এর টর্কের উপরে মোটর ভোল্টেজ হল 1140V, 3300V, 6kV, এবং 10kV।অন্যান্য ভোল্টেজের মাত্রা গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে।

মোটর কুলিং মোডে প্রাকৃতিক কুলিং, বাধ্যতামূলক এয়ার কুলিং এবং ওয়াটার কুলিং অন্তর্ভুক্ত রয়েছে, যা গ্রাহকের প্রকৃত চাহিদা অনুযায়ী নির্বাচন করা যেতে পারে।

মোটরগুলি ব্যবহারকারীদের দ্বারা প্রদত্ত প্রযুক্তিগত পরামিতি অনুসারে ডিজাইন এবং তৈরি করা যেতে পারে।

মোটর পরামিতি পরিষ্কার হলে, তারা এই ক্যাটালগ পরামিতি তালিকা অনুযায়ী নির্বাচন করা যেতে পারে।

বেল্ট পরিবাহকের জন্য বিশেষ কম-গতি বড় শক্তি স্থায়ী চুম্বক ড্রাইভ সিস্টেম:

বিশেষ ড্রাইভ সিস্টেম বেল্ট পরিবাহক অপারেশন বৈশিষ্ট্য অনুযায়ী কাস্টমাইজ করা হয়.উন্নত নকশা ধারণা এবং উত্পাদন প্রক্রিয়াকরণ প্রযুক্তি এবং সরঞ্জামের সাথে, কম-গতির উচ্চ-শক্তি স্থায়ী চুম্বক মোটর ড্রাইভ সিস্টেম 315, 355, 400, 500, এবং 560 পাঁচটি ফ্রেমের আকার তৈরি করেছে, যার টর্ক রেঞ্জ 3000 N · m ~ 100000 N · মি, 120 টিরও বেশি নির্দিষ্টকরণের একটি সিরিজ পণ্য, বন্দর, খনির যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়।

পণ্যগুলি শক্তি-সঞ্চয়, দক্ষতা, ছোট আকার, লাইটওয়েট, উচ্চ টর্ক ঘনত্ব, অ্যান্টি-ডিম্যাগনেটাইজেশন, সহজ ইনস্টলেশন, রক্ষণাবেক্ষণ-মুক্ত এবং উচ্চ ব্যয়-কর্মক্ষমতা অনুপাতের বৈশিষ্ট্য সহ সর্বশেষ ইলেক্ট্রোম্যাগনেটিক প্রোগ্রাম এবং কাঠামোগত নকশা গ্রহণ করে।পণ্যগুলি বিভিন্ন কম-গতির উচ্চ-শক্তি বেল্ট ট্রান্সমিশন সরঞ্জামের জন্য উপযুক্ত।

রেফারেন্সের জন্য কেস: (বেল্ট পরিবাহকের জন্য পিএম মোটর)

বেল্ট পরিবাহক বিভিন্ন শিল্পে কাঁচামাল পরিবহনে ব্যাপকভাবে ব্যবহৃত হয়।ঐতিহ্যগত ড্রাইভিং পদ্ধতি অ্যাসিঙ্ক্রোনাস মোটর ত্বরণ এবং হ্রাস মেশিনের রূপ গ্রহণ করে।রিডিউসার এবং হাইড্রোলিক কাপলারের মতো মন্থরতা এবং সফট স্টার্ট সরঞ্জামের কারণে, নিম্নলিখিত অসুবিধাগুলি রয়েছে:
1. কম ড্রাইভ সিস্টেম দক্ষতা
2. ড্রাইভ সিস্টেম জটিল, অনেক ফল্ট পয়েন্ট এবং কম নির্ভরযোগ্যতা সহ
3. দৈনিক রক্ষণাবেক্ষণ সময় দীর্ঘ
4. ড্রাইভ সিস্টেম শোরগোল এবং স্পন্দিত হয়
5. যান্ত্রিক সফ্ট স্টার্ট, যা পাওয়ার গ্রিডে দারুণ প্রভাব ফেলে

স্থায়ী চুম্বক মোটরসরাসরি ড্রাইভসরাসরি লোড চালানোর জন্য ব্যবহৃত হয়, মধ্যবর্তী হ্রাস লিঙ্কটি নির্মূল করে, যার নিম্নলিখিত সুবিধা রয়েছে:
1. সরাসরি ড্রাইভ সিস্টেমের উচ্চ দক্ষতা আছে, এবং শক্তি সঞ্চয় হার 10% ~ 30% পর্যন্ত পৌঁছেছে।
2. স্থায়ী চুম্বক সিঙ্ক্রোনাস মেশিন একটি বড় শুরু টর্ক আছে
3. ফ্রিকোয়েন্সি রূপান্তর নরম শুরু পাওয়ার গ্রিডে একটি ছোট প্রভাব আছে
4. সিস্টেম সহজ এবং কিছু ব্যর্থতা পয়েন্ট আছে
5. সহজ রক্ষণাবেক্ষণ, কম শব্দ, এবং কম কম্পন

একটি চৌম্বক ক্ষেত্র প্রদানের জন্য একটি স্থায়ী চুম্বক ব্যবহারের কারণে, রটার প্রক্রিয়াটি পরিপক্ক এবং নির্ভরযোগ্য, এর আকার নমনীয় এবং এর ডিজাইনের ক্ষমতা কয়েক ডজন ওয়াট থেকে মেগাওয়াট পর্যন্ত।একই সময়ে, রটারে স্থায়ী চুম্বকের সংখ্যা বৃদ্ধি বা হ্রাস করে, মোটরের খুঁটির সংখ্যা পরিবর্তন করা সহজ হয়, যাতে স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের গতির পরিসীমা তুলনামূলকভাবে প্রশস্ত হয়।একটি মাল্টি-পোল স্থায়ী চুম্বক রটার ব্যবহার করে, রেট করা গতি একটি একক সংখ্যার মতো কম হতে পারে, যা সাধারণ অ্যাসিঙ্ক্রোনাস মোটর দ্বারা অর্জন করা কঠিন।

বিশেষত কম গতি এবং উচ্চ শক্তি প্রয়োগের পরিবেশে, একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর কম গতিতে বহু-মেরু সরাসরি ড্রাইভ গ্রহণ করতে পারে।একটি সাধারণ মোটর প্লাস গতি হ্রাসকারীর সাথে তুলনা করে, একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের সুবিধাগুলি বিশিষ্ট।

ডাইরেক্ট ড্রাইভ টাইপ স্থায়ী চুম্বক মোটর: রিডুসার বাতিল করার কারণে, মোটরের আউটপুট গতি কম, কম যান্ত্রিক শব্দ, ছোট যান্ত্রিক কম্পন এবং কম ব্যর্থতার হার এবং পুরো ড্রাইভ সিস্টেমটি প্রায় রক্ষণাবেক্ষণ-মুক্ত।

বিশেষ কম-গতি এবং উচ্চ-শক্তি স্থায়ী চুম্বক ড্রাইভ সিস্টেমটি সর্বোত্তম নকশা গ্রহণ করে: মোটর নিজেই 93-97% পর্যন্ত উচ্চতর দক্ষতা এবং 0.99 পর্যন্ত একটি উচ্চ শক্তি ফ্যাক্টর, যা সিস্টেমে সক্রিয় শক্তির অনুপাত বৃদ্ধি করে। .একই সময়ে, পুরো সরঞ্জামের ট্রান্সমিশন দক্ষতা উচ্চ-গতির মোটর + গিয়ারবক্সের চেয়ে বেশি কারণ কোনও গিয়ারবক্স সংক্রমণের প্রয়োজন নেই।

উদাহরণস্বরূপ, পুরো চলমান প্রক্রিয়ায় মোটরটির গড় লোড রেট শুরু থেকে থেমে যাওয়া পর্যন্ত প্রায় 40%, যেখানে সর্বাধিক লোডের হার 60% এর কম।যেহেতু অ্যাসিঙ্ক্রোনাস মোটরের দক্ষতা এবং পাওয়ার ফ্যাক্টর লোড হারের সাথে ঘনিষ্ঠভাবে সম্পর্কিত, যখন লোডের হার 50% এর কম হয়, তখন দক্ষতা এবং পাওয়ার ফ্যাক্টরগুলি দ্রুত হ্রাস পায়।স্থায়ী চুম্বক মোটরগুলির দক্ষতা এবং শক্তির কারণগুলি লোডের হার দ্বারা কম প্রভাবিত হয় এবং এখনও 20% ~ 120% লোডের হারের মধ্যে অত্যন্ত উচ্চ দক্ষতা এবং পাওয়ার ফ্যাক্টর রাখতে পারে।

যেহেতু প্রচলিত অ্যাসিঙ্ক্রোনাস মোটর স্টার্টিং টর্ক, মাল্টিপল এবং সর্বোচ্চ টর্ক মাল্টিপল সীমিত, ভারী লোড স্টার্টের প্রয়োজনীয়তা মেটাতে, একটি বৃহত্তর ক্ষমতার অ্যাসিঙ্ক্রোনাস মোটর বেছে নেওয়া দরকার, সাধারণত, এক বা দুটি গ্রেড পাওয়ার অ্যামপ্লিফিকেশন প্রয়োজন।স্বাভাবিক অপারেশন অবস্থার সময়, মোটর হালকা লোড অপারেশনে, তুলনামূলকভাবে কম দক্ষতা এবং পাওয়ার ফ্যাক্টর সহ।

স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরের অতিরিক্ত উত্তেজনা প্রবাহের প্রয়োজন হয় না কারণ রটার চৌম্বক ক্ষেত্র সর্বদা বিদ্যমান থাকে।প্রারম্ভিক ঘূর্ণন সঁচারক বল রেট করা টর্কের দ্বিগুণেরও বেশি হতে পারে, যা ভারী লোড শুরু হওয়ার লোডের প্রয়োজনীয়তা পূরণ করতে পারে।স্থায়ী চুম্বক মোটরগুলির দক্ষতা এবং শক্তি উপাদানগুলি লোড দ্বারা কম প্রভাবিত হয় এবং লোড হারের 20% ~ 120% এর মধ্যে অত্যন্ত উচ্চ দক্ষতা এবং পাওয়ার ফ্যাক্টর রাখতে পারে।
